Холодильный склад: какие исходные данные нужны до проектирования

Исходная точка — перечень продукции. Для каждой группы фиксируют состояние при поступлении, требуемую температуру хранения, допустимую влажность, упаковку, срок нахождения и ограничения совместного размещения. Требования подтверждают документами производителя, технолога и применимыми санитарными правилами.

Что передать проектировщику

Нельзя объединять товары только потому, что их номинальная температура совпадает. Запахи, санитарные требования, влажность, упаковка и схема ротации могут потребовать разделения.

Страница холодильных складов описывает объект коммерчески, а техническое задание должно содержать конкретную матрицу продукта. Если исходные данные меняются сезонно, рассчитывают несколько режимов, включая наиболее напряжённый.

Формулировка «хранить продукты при минусе» не определяет ни число камер, ни холодильную мощность, ни конструкцию пола.

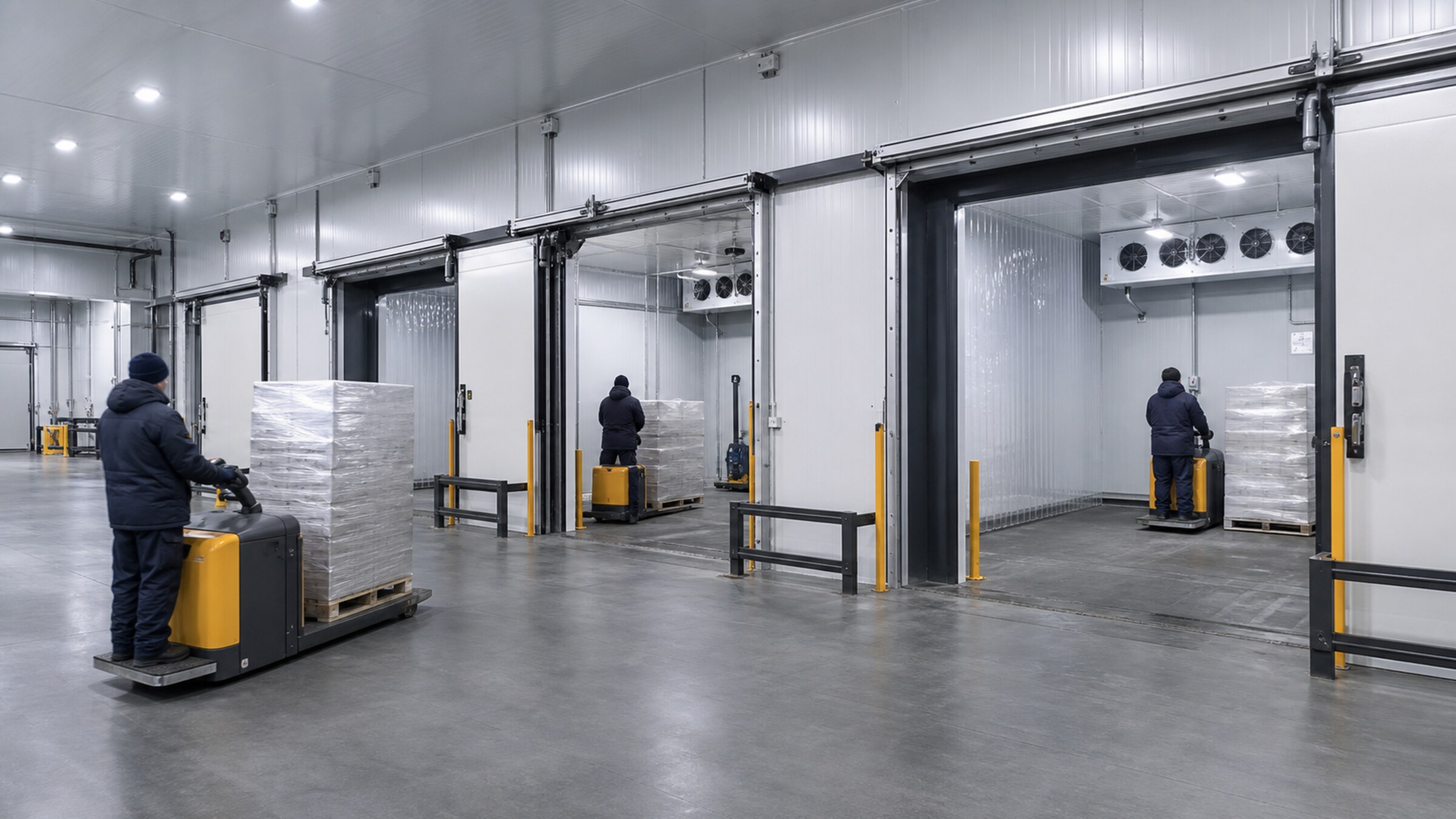

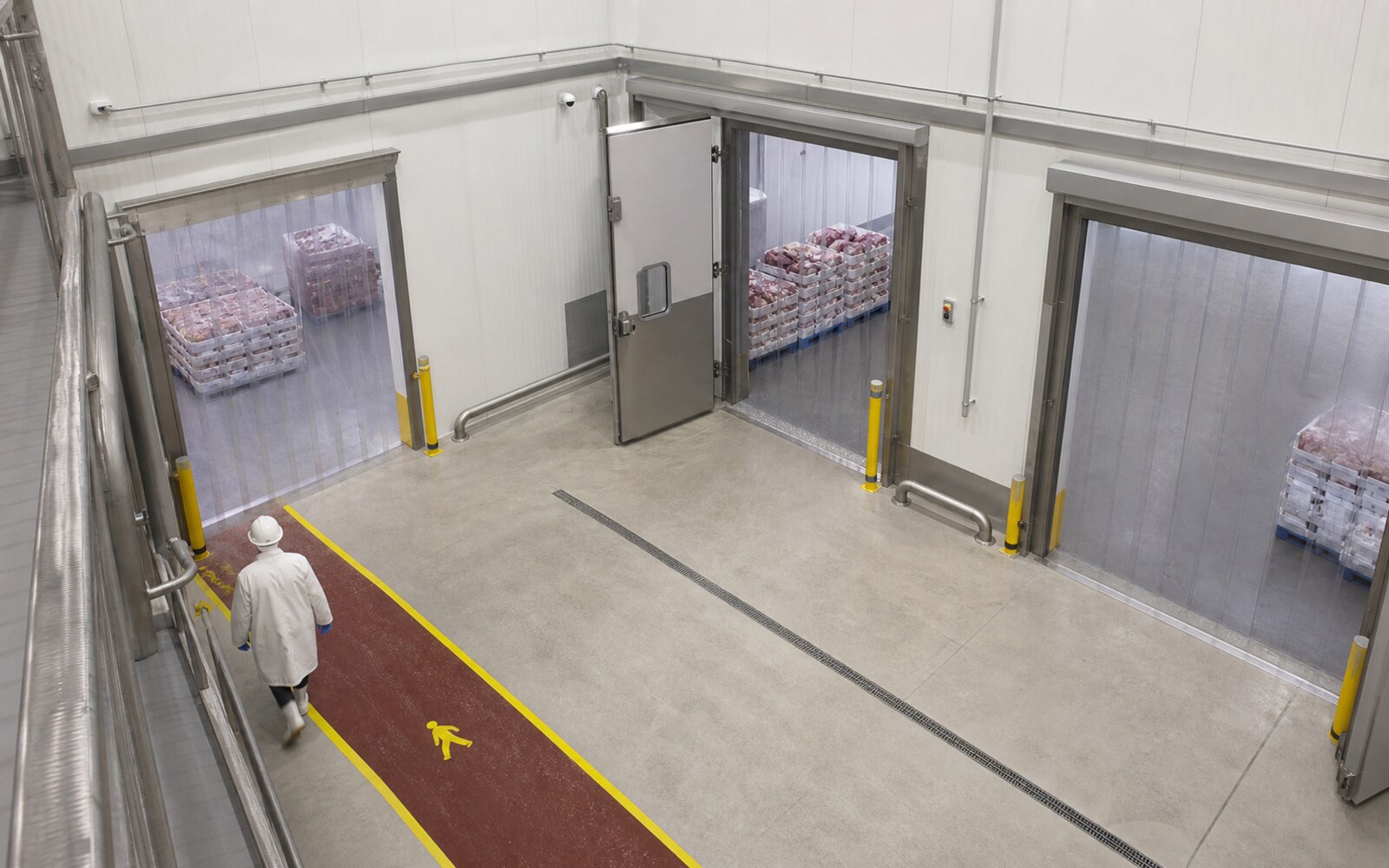

Мультитемпературный склад может включать зоны заморозки, охлаждения, хранения при положительной температуре, приёмки, комплектации и экспедиции. Между ними возникают переходные участки, где товар и воздух меняют режим.

Логика зонирования

1. Разгрузка и проверка входящей продукции.
2. Буфер до размещения.
3. Камеры по режимам и совместимости.
4. Зоны комплектации.
5. Контроль и экспедиция.
6. Погрузка с минимальным разрывом цепи.

Планировку проверяют по продолжительности маршрута и частоте пересечения границ. Камера с удачной площадью, но неудобным доступом может увеличивать открывание дверей и работу техники. Для партий с разными сроками годности учитывают правила ротации и прямой доступ.

Не все помещения должны иметь одинаковый контур. Административная часть, машинные помещения и сухой склад формируют собственные режимы. Связь с тёплыми складами полезна для зон, где требуется положительная температура, но отсутствует холодильная функция.

Зонирование согласуют с пожарными отсеками, эвакуацией, конструктивной сеткой и путями инженерных коммуникаций. Перенос стены камеры после выбора оборудования способен нарушить всю систему, поэтому архитектура и холодоснабжение разрабатываются совместно.

Вместимость определяют отдельно для каждой температурной группы. Расчётный запас переводят в палетоместа, контейнеры, подвесные пути или другую единицу хранения. Затем выбирают оборудование и проверяют доступность каждой партии.

Параллельно рассчитывают

• суточный и сменный приход;
• максимальную массу тёплого продукта;
• скорость размещения по камерам;
• число строк и единиц отбора;
• объём комплектации и экспедиции;
• возвраты и карантин;
• мойку тары и оборудования, если она нужна процессу.

Холодильная нагрузка и площадь связаны не линейно. Две камеры одинакового объёма могут иметь разную частоту открывания, температуру поступающего товара и плотность тепловыделяющего оборудования. Поэтому производительность операций входит в тепловой расчёт.

Для большого ассортимента иногда рациональнее несколько камер меньшего размера, для однородного потока — иной состав. Решение сравнивают по логистике, потерям объёма на ограждения и дверям, резервированию и эксплуатации.

Общую складскую модель удобно строить по принципам расчёта складского комплекса, но температурные ограничения добавляют отдельный слой исходных данных.

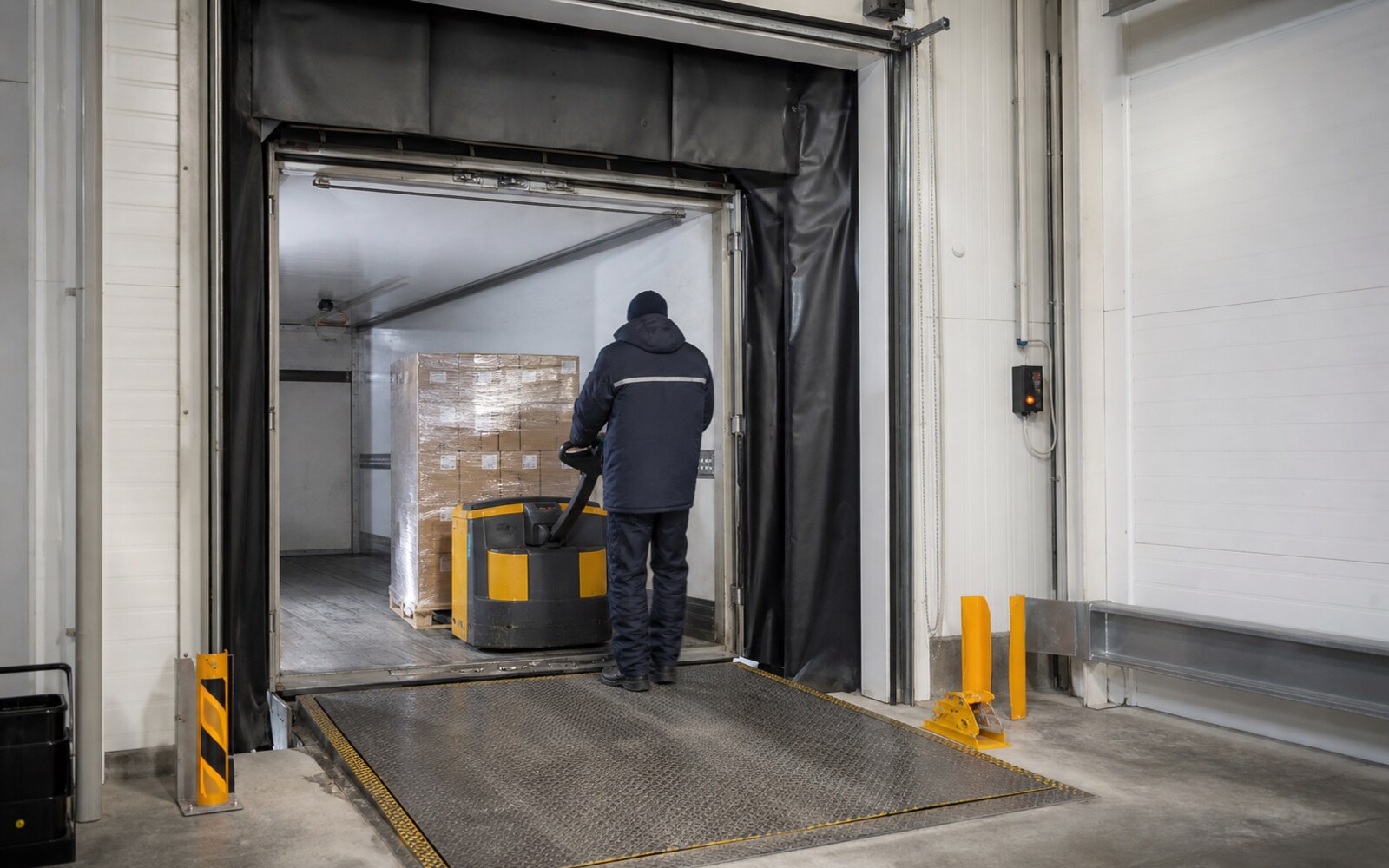

Ворота — одна из наиболее изменчивых частей теплового баланса. На приток воздуха влияют размер проёма, разница температур, ветер, продолжительность открытия и организация очереди. Поэтому в задании указывают не только количество ворот, но и сценарий каждого потока.

Проверьте путь машины и товара

• где транспорт ожидает слот;
• как выравнивается с доком;
• когда открываются наружные и внутренние ворота;
• где выполняется контроль;
• сколько товар ждёт размещения;
• пересекаются ли входящие и исходящие партии;
• как обрабатывается возврат;
• что происходит при отказе ворот.

Тамбур, докшелтер, скоростная дверь или воздушная завеса решают разные задачи. Их выбирают по расчётному потоку и климату. Нельзя автоматически назначить одно решение всем проёмам.

Двор должен позволять маневрирование без длительно открытых ворот. Для нескольких очередей предусматривают возможность расширить доковый фронт и инженерные системы. Если рядом работают обычные склады, потоки распределяют так, чтобы сухая и холодильная логистика не создавали взаимных очередей.

В операционном регламенте фиксируют допустимую продолжительность операций и контроль закрытия. Хорошее здание не компенсирует постоянно нарушаемый режим работы.

Ограждение холодильного склада ограничивает теплопритоки и перенос влаги. Контур проходит по стенам, покрытию, полу, дверям, стыкам и всем инженерным проходкам. Нарушение в небольшом узле может вызвать намокание, обледенение или коррозию.

Контрольные участки

1. Стыки панелей между собой.
2. Примыкания к полу и кровле.
3. Дверные и воротные обрамления.
4. Подвесы оборудования и крепления.
5. Трубопроводы, кабели и дренаж.
6. Деформационные швы.
7. Граница камер с разными режимами.

Склады из сэндвич-панелей дают конструктивную основу для камеры, но сердечник, толщина, крепёж и герметизация подбираются расчётом. Значение имеет также качество монтажа и возможность последующего осмотра.

Парозащитный слой располагают и соединяют в соответствии с направлением переноса влаги и конструкцией. Слепое копирование узла обычного тёплого склада опасно: холодильное здание работает в другом температурно-влажностном режиме.

На стадии рабочей документации все проходки должны иметь согласованные детали. Решение «прорезать панель по месту» без проекта нарушает непрерывность контура и затрудняет контроль качества.

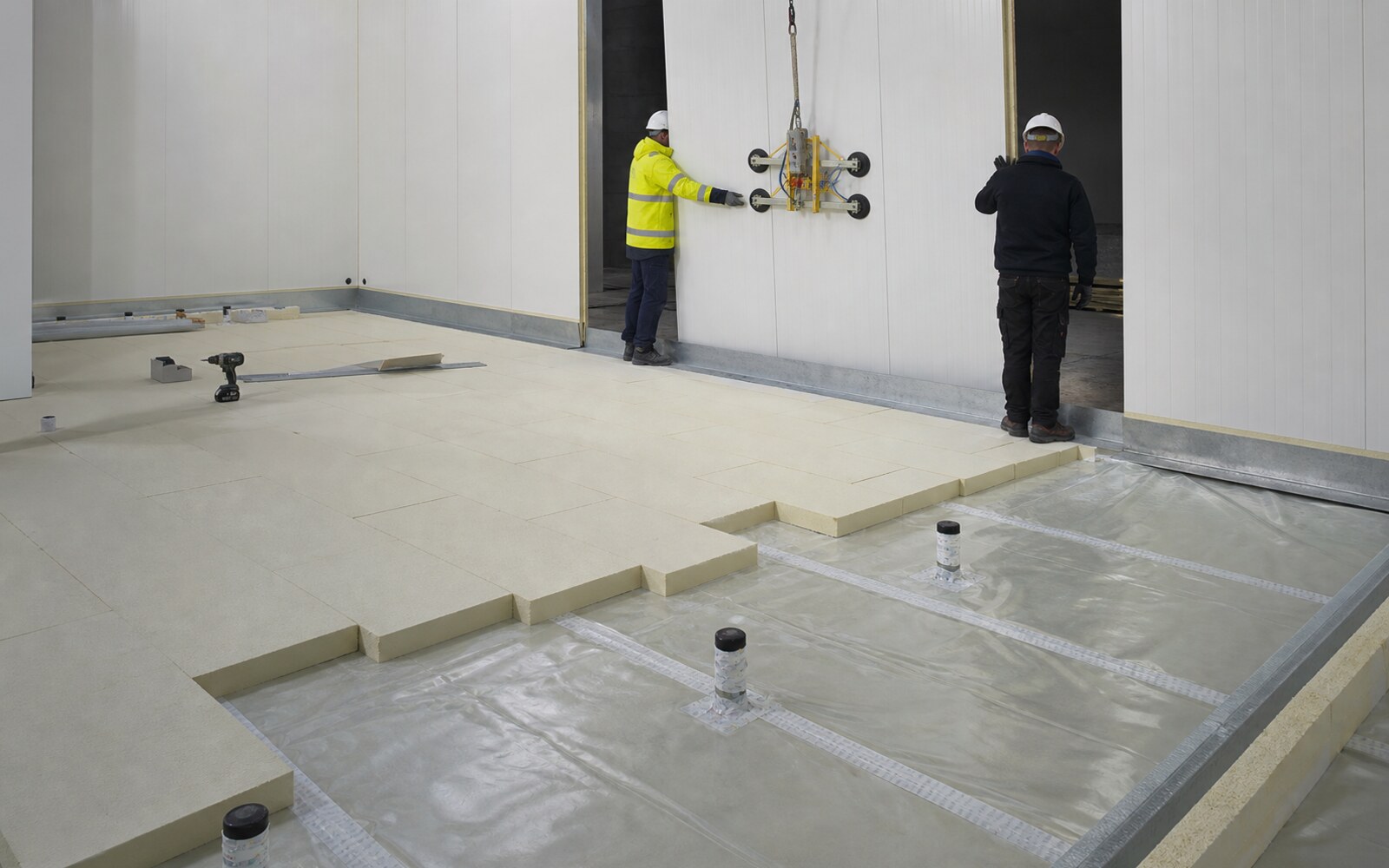

Пол холодильной камеры одновременно воспринимает стеллажи и технику, участвует в тепловом контуре и взаимодействует с грунтом. Для низкотемпературных зон оценивают риск промерзания и деформаций основания. Конкретная защита зависит от режима, геологии и конструкции пола.

Исходные данные

• температуры по камерам;
• инженерно-геологический разрез;
• уровень грунтовых вод;
• нагрузки от стоек и погрузчиков;
• требования к ровности;
• деформационные швы;
• санитарная обработка;
• водоотвод и аварийные проливы;
• закладные и направляющие оборудования.

Слои пола рассматривают как единую систему. Теплоизоляция, парозащита, несущая плита, покрытие и возможный обогрев основания должны быть совместимы. Изменение стеллажей после расчёта может потребовать перерасчёта плиты.

Примыкание пола к стене камеры — критический узел. Здесь встречаются конструктив, гидроизоляция, тепловая защита и эксплуатационные воздействия. Его изображают в рабочей документации и контролируют при монтаже.

Нельзя назначать конструкцию пола по фотографии другого объекта: одинаковая температура камеры не означает одинаковые грунты, нагрузки и режим уборки.

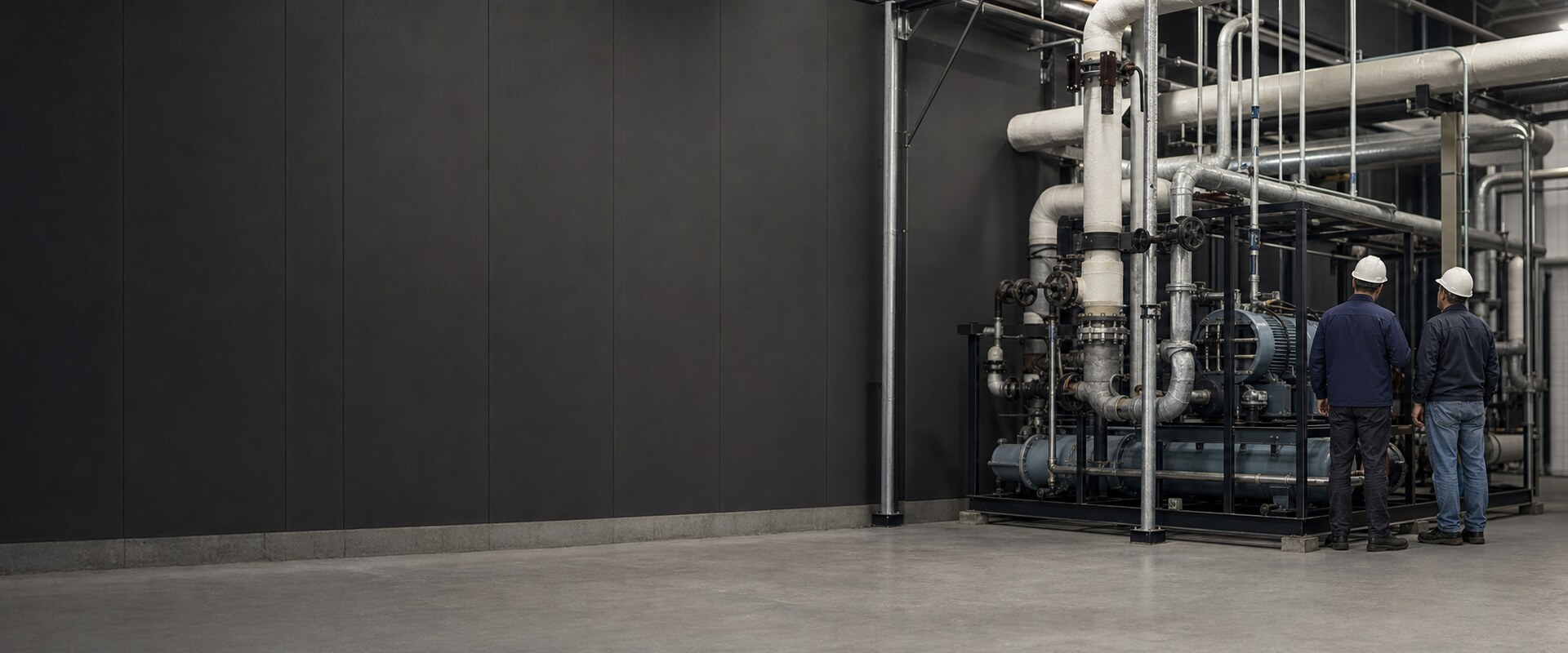

Холодильную мощность определяют по теплопритокам через ограждения, поступающему продукту, воздухообмену через проёмы, людям, освещению, технике, оттайке и другим источникам. Площадь камеры — только один параметр.

Решения для концепции

• централизованная или локальная система;
• рабочие и резервные мощности;
• допустимость кратковременного отклонения режима;
• размещение оборудования и отвод тепла;
• доступ для замены крупных узлов;
• электроснабжение и приоритеты резервирования;
• отвод конденсата и воды после оттайки;
• мониторинг, архив и аварийные уведомления.

Выбор хладагента и оборудования выполняют профильные специалисты с учётом безопасности, доступности сервиса и действующих требований. В задании заказчик формулирует режим и допустимые последствия отказа, а не назначает модель без расчёта.

Сети координируют с каркасом и ограждениями. Трубопроводы не должны создавать неконтролируемые проходки, а оборудование — блокировать эвакуацию или обслуживание. Для оттайки и пуска учитывают одновременность нагрузок.

Резервирование обосновывают ценностью продукта и временем допустимого восстановления. Универсальная схема одинаково избыточна для одного склада и недостаточна для другого.

Проект должен описывать не только нормальную работу, но и размораживание, отказ электроснабжения, блокировку двери, пролив, ремонт камеры и временное перемещение продукта. Для персонала предусматривают безопасный выход, связь, освещение и инструкции по применимым требованиям.

Финальный пакет исходных данных

• матрица продукции и режимов;
• максимальный запас и суточные пики;
• планируемая технология хранения;
• схема потоков и расписание транспорта;
• допустимое время вне режима;
• требования к резервированию;
• доступные электрические и иные мощности;
• геология и ограничения участка;
• санитарная обработка и обслуживание;
• сценарий расширения.

Профильной нормативной основой является действующий СП 109.13330.2012 «Холодильники», распространяющийся на здания охлаждаемых складов и помещения для охлаждения, замораживания и хранения пищевых продуктов. Область применения и актуальные изменения проверяют на дату проектирования.

СП 50.13330.2024 прямо исключает здания холодильников, поэтому нельзя использовать общие требования к тёплому складу как единственную основу. Дополнительные нормы зависят от продукции, хладагента, пожарной концепции и санитарного режима.

Холодильный склад нельзя принимать только по факту включения оборудования. До загрузки проверяют герметичность контура, работу дверей, отвод конденсата, автоматику, аварийные сигналы и распределение температуры. Затем испытания повторяют в условиях, близких к расчётной загрузке.

Этапы проверки

1. Осмотр скрытых и доступных узлов ограждений.
2. Испытание оборудования и автоматики без продукта.
3. Проверка оттайки и отвода воды.
4. Контроль дверей, тамбуров и доков.
5. Тест аварийного питания и уведомлений.
6. Постепенная загрузка камер.
7. Сопоставление фактического режима с расчётным.
8. Передача инструкций эксплуатации.

Датчики размещают не только в удобных для монтажа точках. Схема мониторинга должна выявлять неоднородность по высоте, у дверей и в удалённых частях камеры. Показания связывают с открыванием ворот, загрузкой продукта и режимом оттайки.

Персоналу передают допустимые сценарии: максимальную длительность открывания, порядок размещения, действия при сигнале, очистку дренажа и вызов сервиса. Без этого исправная система может работать вне проекта.

После первого сезонного цикла полезно провести аудит. Он показывает состояние герметизации, фактические теплопритоки и потребление, а также влияние изменившегося ассортимента. Данные нужны для настройки и планирования следующей камеры. Они не заменяют проектный расчёт, но позволяют обновить его на проверенной эксплуатационной основе.

Исполнительный комплект должен содержать схемы камер и сетей, паспорта оборудования, настройки автоматики, протоколы испытаний, расположение датчиков и регламент обслуживания. Эксплуатация должна понимать, какие проходки допустимы и как согласовать новое крепление к панели. Иначе последующий монтаж стеллажа, кабеля или датчика может нарушить парозащитный контур.

Для каждой камеры полезно оформить краткую эксплуатационную карточку: назначение, допустимый ассортимент, режим, максимальная расчётная загрузка, порядок размораживания и действия при аварии. Карточка не заменяет инструкции, но связывает проектные ограничения с ежедневными решениями склада. При смене продукта она служит сигналом проверить совместимость, а не просто изменить значение на контроллере.
