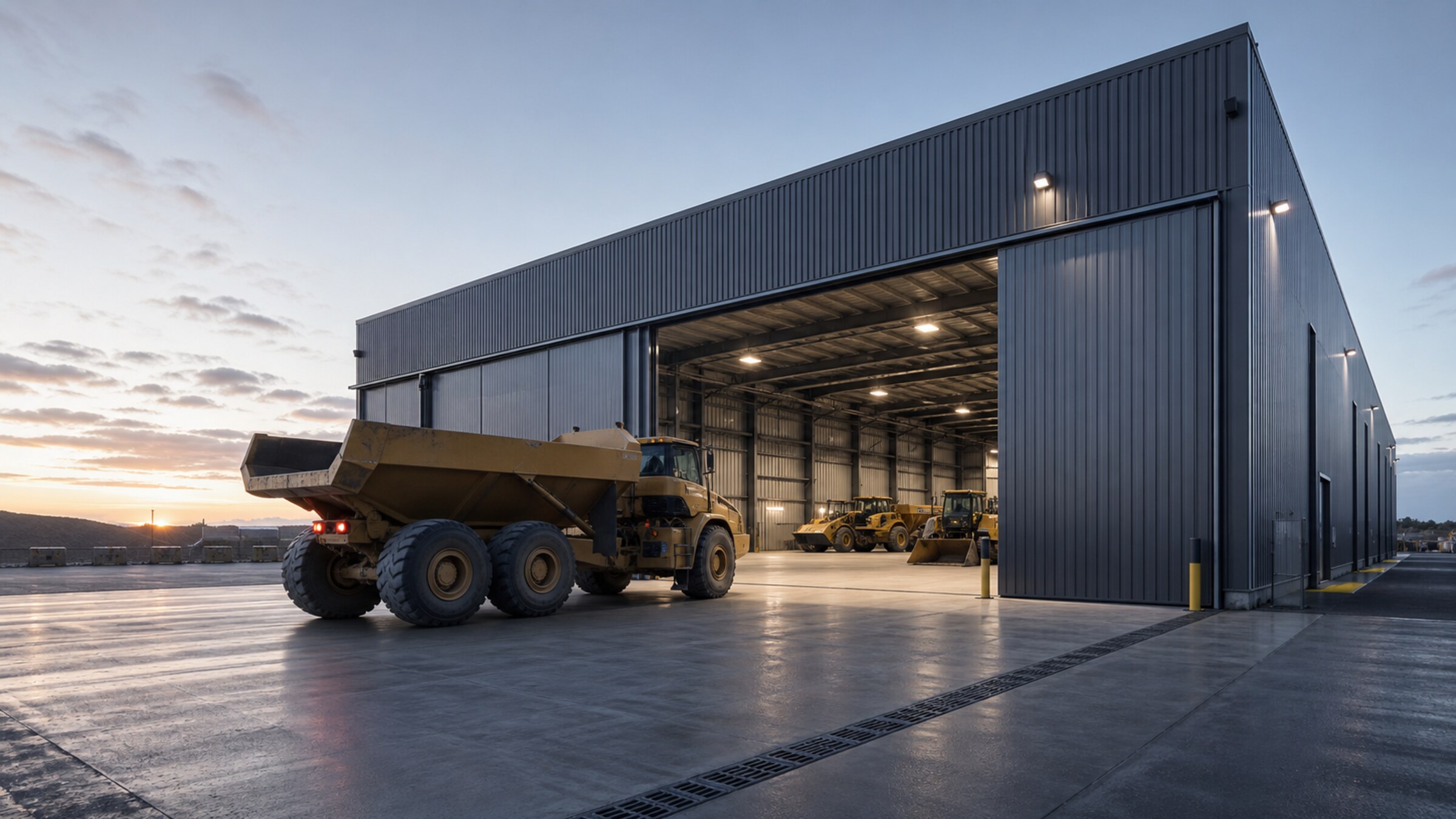

Как определить размеры ангара для техники: ворота, высота и планировка

Первый документ для концепции — не эскиз здания, а перечень техники. Для каждой машины фиксируют длину, ширину, высоту, массу, радиус поворота и положение навесного оборудования. У трактора, погрузчика, крана или комбайна габарит в транспортном положении может заметно отличаться от габарита при въезде, снятии агрегата или обслуживании.

Что включить в таблицу

Варианты зданий по назначению собраны в разделе ангаров. Расчёт ведут по наиболее неблагоприятному сочетанию, а не по «типичному» автомобилю. Если через два года планируется техника другого класса, её параметры также включают в задание. Это защищает от ситуации, когда готовый ангар для техники вмещает текущий парк, но не принимает новую машину через ворота.

До фиксации конструктивной схемы сравнивают каркасные ангары, прямостенные ангары и промышленные ангары: геометрия несущей системы влияет на свободный объём, ворота и возможность расширения. Для воздушных судов действует отдельный набор габаритных и эксплуатационных ограничений, разобранный на странице ангаров для самолётов.

Каталожный габарит — только начало. Проектировщику нужен эксплуатационный контур: машина, выступающие элементы, безопасный запас и пространство для действий оператора.

Фотографии, паспорта и простая схема расположения оборудования полезнее приблизительной формулировки «нужен ангар на двадцать единиц».

Одинаковый парк может требовать разных зданий. В одном случае техника только ночует под крышей, в другом внутри выполняют ежедневный осмотр, замену навесного оборудования, мойку и ремонт. Каждая операция добавляет собственное пространство и влияет на контур.

Опишите режим по зонам

• постоянное хранение исправной техники;
• кратковременное ожидание перед рейсом;
• мойка или очистка от грунта и снега;
• диагностика и регламентное обслуживание;
• ремонт с подъёмом узлов;
• зарядка аккумуляторной техники;
• хранение масел, инструмента и запасных частей;
• бытовые помещения для персонала.

Необязательно делать весь объём одинаковым. Хранение может находиться в холодном ангаре, а обслуживание — в отделённой тёплой зоне. Если работы ведутся круглый год и требуют стабильной температуры, рассматривают тёплый ангар. Решение принимают по процессу, а не по желанию «утеплить на всякий случай».

Для каждой зоны задают число одновременно находящихся машин, длительность операции, участие персонала и потребность в сетях. Так становится видно, где достаточно места хранения, а где нужен рабочий пост с освещением, вентиляцией, сливом, сжатым воздухом или грузоподъёмным оборудованием.

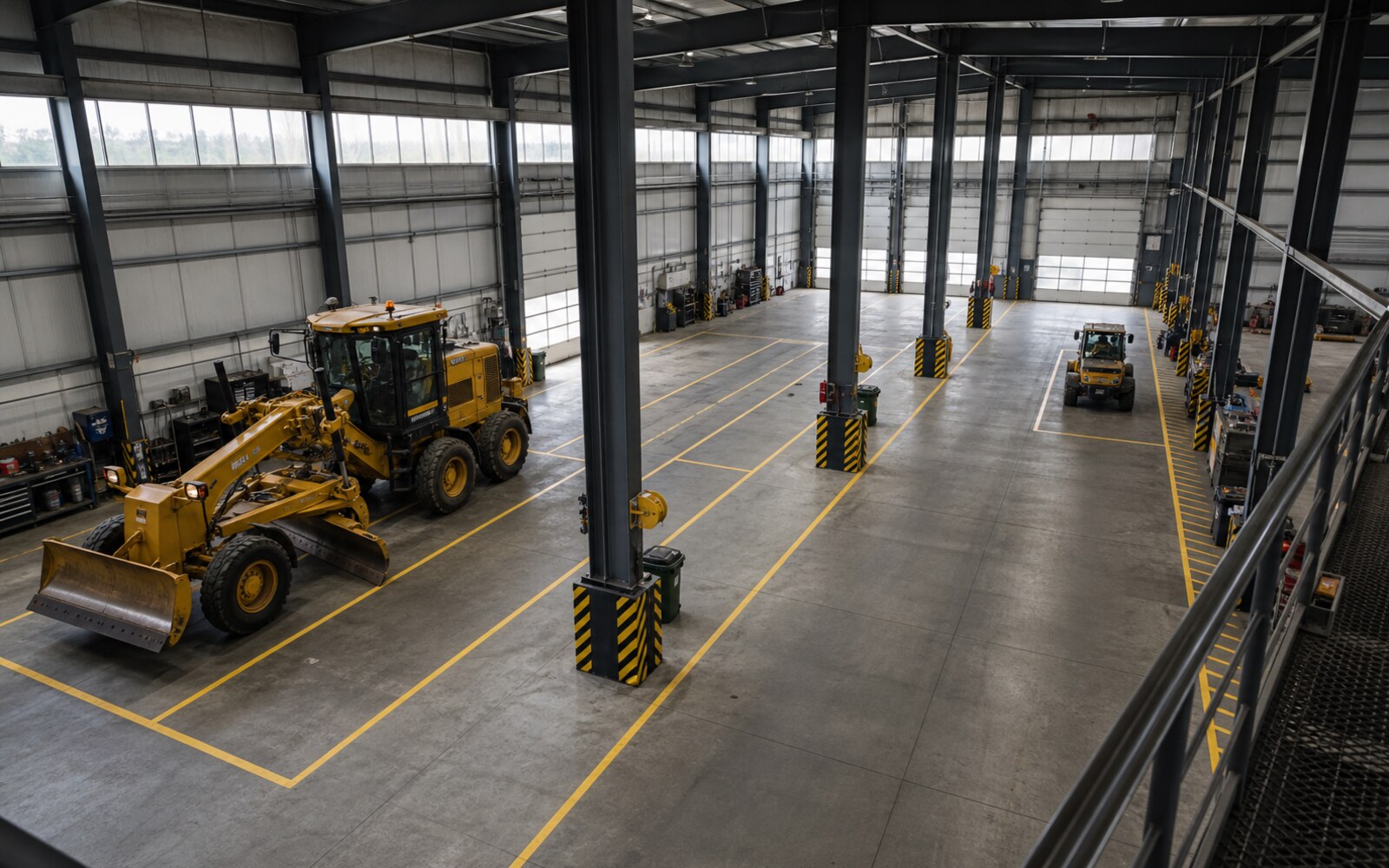

Сумма площадей прямоугольников, занятых машинами, не равна площади ангара. Между местами хранения нужны проходы, зоны открытия кабин и капотов, безопасное расстояние до колонн, а перед воротами — пространство для выравнивания траектории.

Три базовые схемы

1. Тупиковая. Машина въезжает и выезжает через один фасад. Схема компактна, но требует места для разворота или движения задним ходом.
2. Сквозная. Ворота расположены на противоположных фасадах. Она упрощает поток длинной техники, но увеличивает число проёмов и требования к территории.
3. Комбинированная. Часто используемые машины получают прямой маршрут, остальные размещаются в глубине.

На плане отдельно показывают траектории техники, людей и сервисного транспорта. Пересечения оценивают в часы пикового выпуска, когда несколько водителей начинают работу одновременно. Стоянка в шахматном порядке или под углом иногда улучшает выезд, но решение проверяют на реальных радиусах, а не на условных пиктограммах.

Генплан не менее важен, чем внутренний объём: перед воротами нужны площадка накопления, очистка снега, водоотвод и проезд пожарной техники. Для быстрого запуска можно рассматривать быстровозводимый ангар, однако технология не отменяет расчёт эксплуатационных маршрутов.

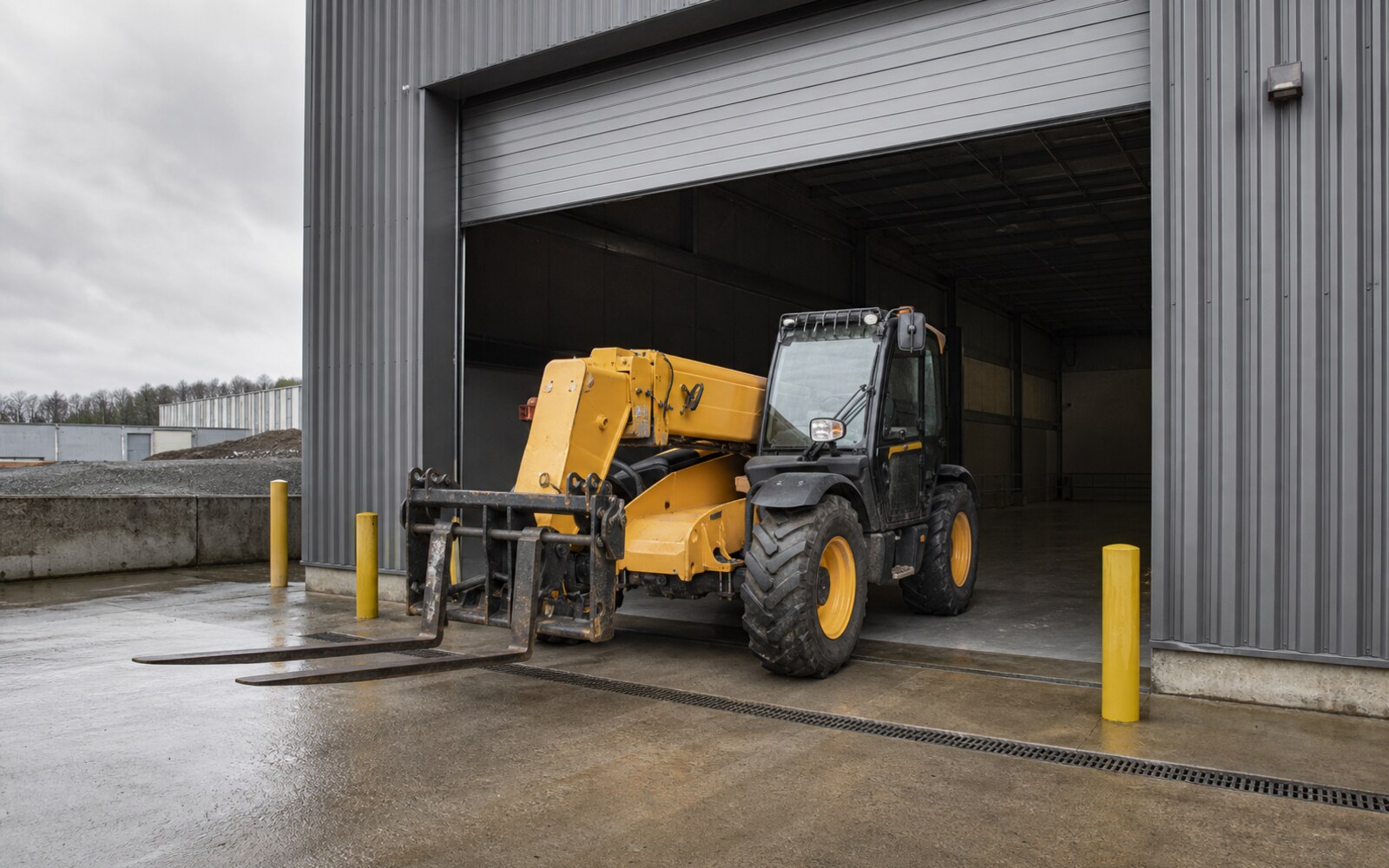

Размер ворот определяют по фактическому контуру въезда. Учитывают зеркала, проблесковые маяки, поднятый ковш, жатку, груз на платформе и возможный перекос машины на уклоне. Безопасный зазор назначает проектировщик с учётом типа техники и режима движения; одной универсальной прибавки для всех объектов нет.

Вопросы, которые влияют на проём

• въезжает ли машина своим ходом или на трале;
• можно ли снять навесное оборудование снаружи;
• требуется ли одновременный встречный поток;
• будет ли проём использоваться для монтажа оборудования;
• нужна ли воздушная завеса или утеплённое полотно;
• как защищены нижняя зона и направляющие от грязи и льда;
• что происходит при отказе одного привода.

Количество ворот проверяют не только по вместимости, но и по времени выпуска парка. Один широкий проём может быть дешевле нескольких, однако его остановка блокирует весь объект. Несколько проёмов дают резерв, но занимают фасад, усложняют каркас и увеличивают теплопотери тёплого контура.

Расположение ворот увязывают с сеткой колонн, связями и высотой подъёма полотна. На ранней стадии это позволяет избежать переноса силовых элементов после выбора поставщика ворот. Если внутри предусмотрена кран-балка, её рабочая зона и подкрановые элементы проверяются вместе с проёмами; соответствующий сценарий раскрыт на странице ангаров с кран-балкой.

Полезная высота — это не расстояние до конька. Эксплуатации важна свободная зона под нижней точкой ферм, связей, светильников, воздуховодов, спринклеров и воротных механизмов. Для ремонтной зоны дополнительно учитывают поднятую кабину, стрелу, кузов, домкраты и грузоподъёмные устройства.

Что проверяют в поперечном разрезе

1. Самую высокую машину в рабочем положении.
2. Зону безопасного движения и обслуживания.
3. Инженерные трассы и оборудование под покрытием.
4. Строительную высоту несущих элементов.
5. Уклоны пола и перепад отметок у ворот.

Шаг колонн выбирают вместе с расстановкой техники. Частая сетка может уменьшить расход материала в отдельных элементах, но создать мёртвые зоны и опасные места для манёвра. Большой свободный пролёт улучшает гибкость, однако требует расчётного сравнения конструктивных схем.

Для будущего изменения парка полезно выделить зоны, где размещение не зависит от конкретной модели машины. Каркас и связи проектируют так, чтобы возможное расширение имело понятное направление. Нельзя обещать беспрепятственную пристройку без проверки снеговых мешков, деформационных решений, фундаментов и работы существующего каркаса.

Если объект должен менять площадку, возможность повторной сборки проверяют ещё в концепции сборно-разборного ангара. Для постоянного объекта решения ангара из металлоконструкций увязывают с расчётом и изготовлением профильных металлоконструкций ангаров.

Фраза «тяжёлая техника» недостаточна для расчёта. Нужны полная масса, распределение по осям, давление в пятне контакта, опоры аутригеров, домкраты и возможные ударные воздействия. Для стационарных станков, подъёмников и моечного оборудования задают отдельные нагрузки и точки крепления.

Пол должен отвечать сценарию

• выдерживать транспортные и точечные нагрузки;
• сохранять ровность для безопасного движения;
• быть стойким к воде, реагентам и эксплуатационным жидкостям;
• обеспечивать заданный водоотвод;
• допускать очистку и ремонт;
• не конфликтовать с приямками, каналами и закладными.

Основание пола и фундаменты зависят от инженерно-геологических условий площадки. Поэтому готовая «типовая плита» без изысканий не является надёжной исходной точкой. Геология, уровень грунтовых вод, расчётные нагрузки и температурный режим рассматриваются совместно.

Если планируются кран-балка, смотровая канава или подъёмники, их нельзя добавлять после расчёта основного здания как независимые позиции. Они меняют нагрузки, армирование, закладные и последовательность работ. В техническом задании фиксируют также допустимость будущей перестановки оборудования.

Тепловой режим определяется тем, что происходит внутри. Для хранения техники без постоянных рабочих мест может быть достаточен холодный контур. Регулярное обслуживание, мойка, нанесение материалов или требования к аккумуляторам могут потребовать локального либо полного отопления.

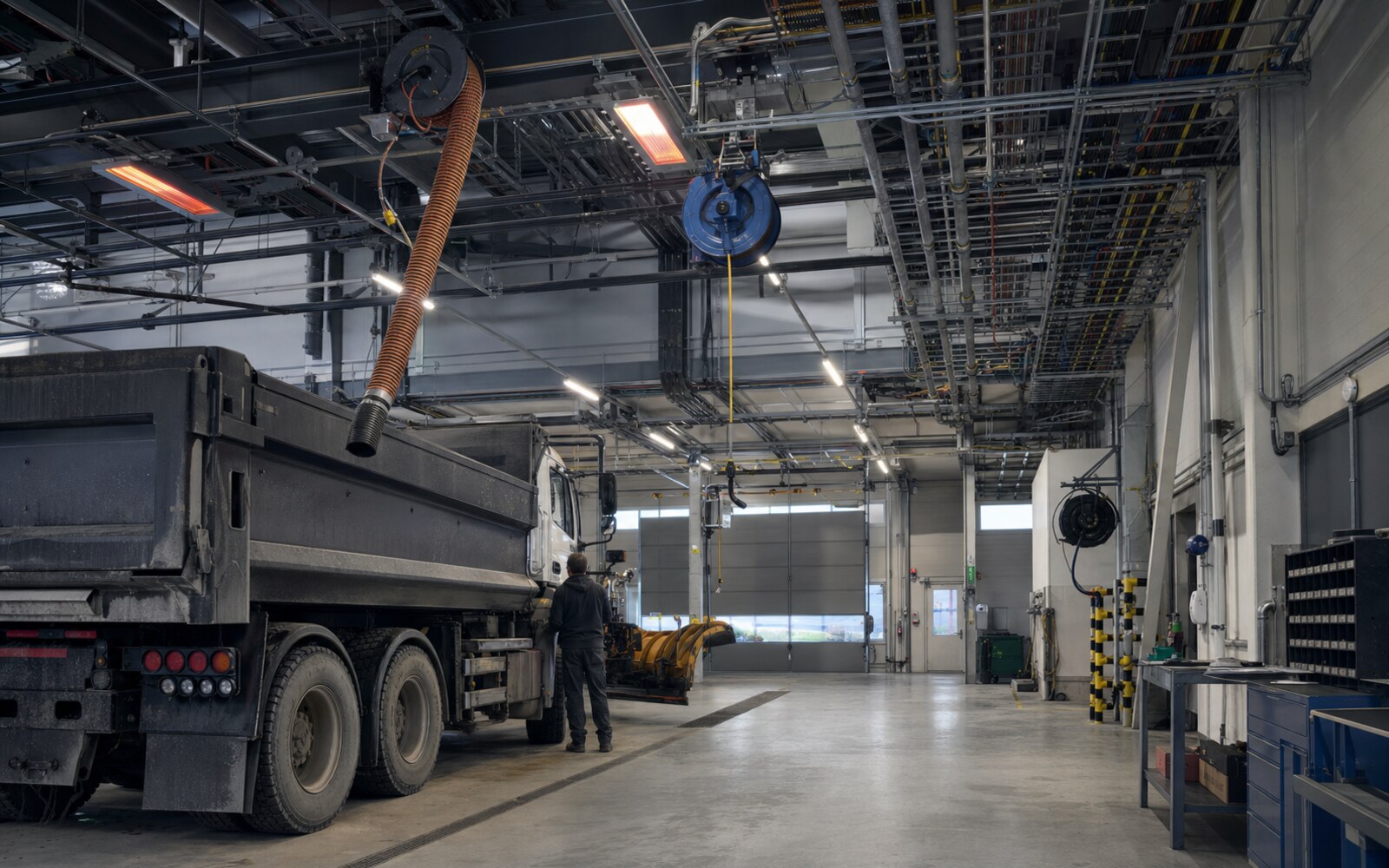

Инженерный минимум задаётся расчётом

• рабочее и аварийное освещение;
• вентиляция с учётом выхлопов и влаги;
• электроснабжение ворот, инструмента и зарядных устройств;
• отопление рабочих зон, если оно требуется процессом;
• водоснабжение и водоотведение для мойки;
• пожарная сигнализация и другие системы по назначению объекта;
• связь, контроль доступа и видеонаблюдение.

Для тёплого здания важны герметичность примыканий, ворота, цоколь и непрерывность тепловой защиты. Ангары из сэндвич-панелей дают готовый тип ограждения, но толщина и узлы выбираются по расчётному режиму и климату, а не по одному названию материала.

Зоны с выхлопными газами, зарядкой, маслами или мокрыми процессами описывают отдельно. Их вентиляция и противопожарные решения зависят от оборудования, веществ и организации работ. Задача концепции — передать проектировщику правдивый сценарий, а не заранее назначить систему без исходных данных.

К предварительному расчёту прикладывают таблицу техники, план участка, фотографии подъездов, описание операций и планы развития. Отдельно фиксируют регион строительства, режим работы, число сотрудников, наличие мойки, ремонта, кранового оборудования и опасных материалов.

Чек-лист выдачи проектировщику

• перечень техники с паспортами и перспективными моделями;
• схема одновременной расстановки;
• требуемое время выпуска парка;
• описание сервисных операций;
• нагрузки на пол и специальные фундаменты;
• температурный режим каждой зоны;
• доступные точки подключения сетей;
• ограничения участка и направление расширения;
• требования к этапности и работе действующей площадки.

Нагрузки и конструктивные решения проверяют по применимым действующим нормам, включая СП 56.13330.2021 «Производственные здания», а климатические параметры — по СП 131.13330.2025. Конкретный перечень документов определяется назначением объекта и проектными решениями.

Хорошее задание не обязано содержать готовый каркас. Оно должно точно описывать парк, операции и ограничения. На этой базе инженер сравнит варианты и подготовит расчёт, который не придётся переделывать при первом же изменении исходных данных.

Согласованный комплект становится исходной основой для проектирования ангара, а не приложением, которое восстанавливают уже после выбора размеров и схемы.

До перехода к рабочей документации концепцию полезно проверить короткой эксплуатационной сессией. На плане расставляют все машины расчётной смены, проводят их по траекториям и последовательно разыгрывают въезд, выпуск, обслуживание и аварийное освобождение проезда.

Участники проверки

• руководитель подразделения;
• водители наиболее габаритной техники;
• механик и сервисный персонал;
• специалист по охране труда;
• эксплуатация здания;
• технолог и проектировщик;
• представитель поставщика ворот или подъёмного оборудования при необходимости.

Каждый участник проверяет свою операцию. Водитель видит слепую зону у колонны, механик — невозможность открыть капот, эксплуатация — недоступный светильник, а проектировщик связывает замечание с каркасом и сетями. Результаты фиксируют в перечне решений, а не оставляют устными пожеланиями.

Полезно отдельно смоделировать неблагоприятные ситуации: одна машина не заводится, ворота закрыты на ремонт, снег уменьшил площадку перед фасадом, новая техника выше текущей. Концепция не обязана устранять любой риск, но должна содержать управляемый сценарий.

После проверки замораживают исходную версию парка и назначают порядок изменений. Если заказчик заменяет модель техники или добавляет ремонтную операцию, команда сразу видит, какие планы, нагрузки и инженерные системы требуется пересчитать. Такой контроль дешевле позднего переноса ворот или усиления готового пола.
