Как превратить технологический процесс в задание на производственное здание

Первый раздел технологического задания отвечает на вопрос, что предприятие выпускает и в каком объёме. Указывают номенклатуру, массу или число единиц за смену, число смен, календарный режим, сезонные пики и допустимые остановки.

Зафиксируйте несколько состояний

Если выпускается несколько продуктов, составляют отдельные маршруты и отмечают совместное оборудование. Важны требования к сырью, промежуточным материалам, готовой продукции и отходам.

Общая ветвь промышленных и коммерческих зданий охватывает разные сценарии. Фраза «цех площадью пять тысяч квадратных метров» ничего не говорит о его способности выполнить программу: для производственного здания площадь появляется после компоновки операций и обслуживающих зон.

Инженеру нужны не планы продаж сами по себе, а физический поток: сколько материала, в какой таре, через какие операции и за какое время проходит через объект.

Допущения отмечают явно. Если технологическая линия ещё выбирается, задают диапазоны и варианты, чтобы конструктив не зависел от одного неподтверждённого предложения поставщика.

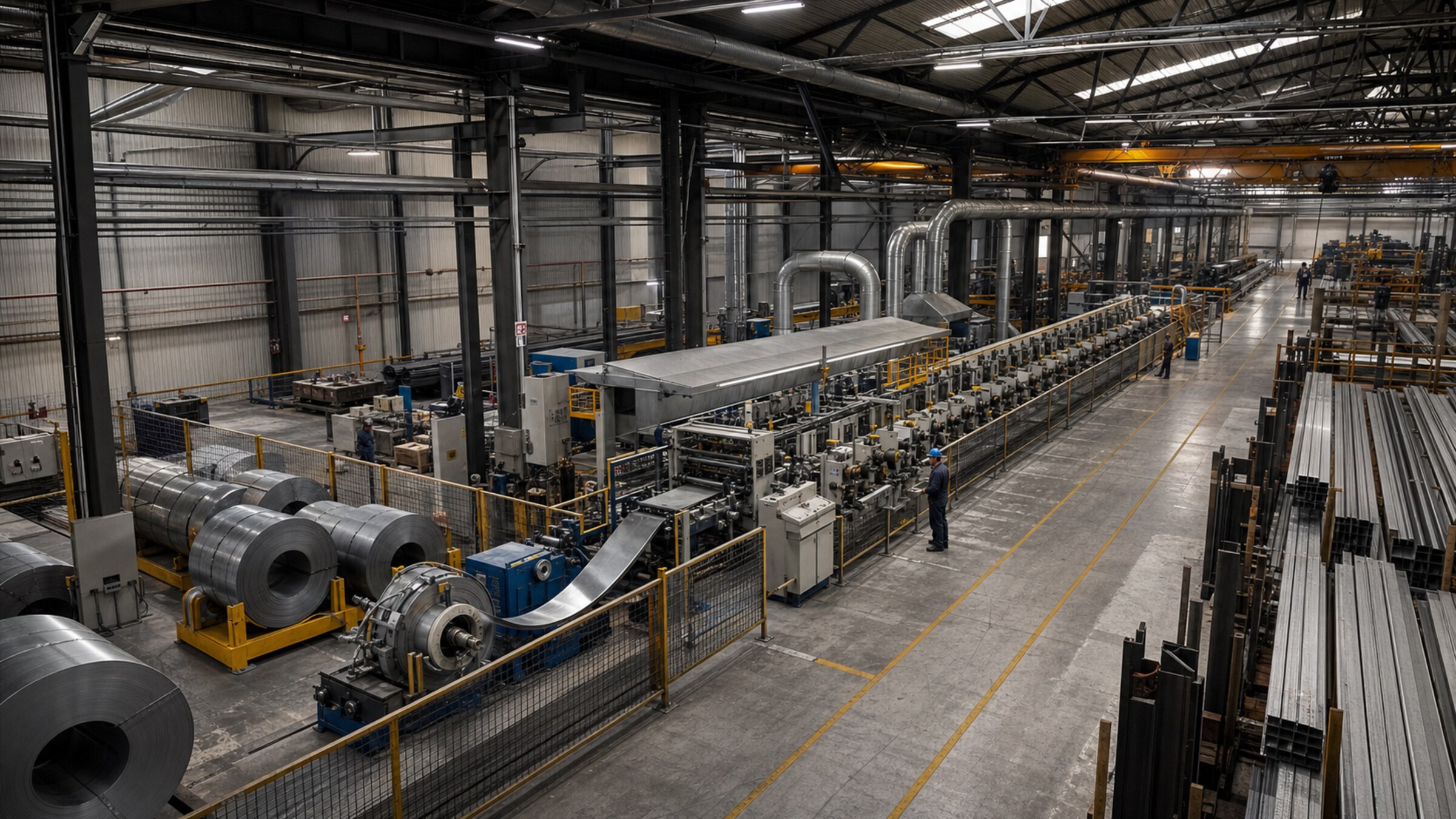

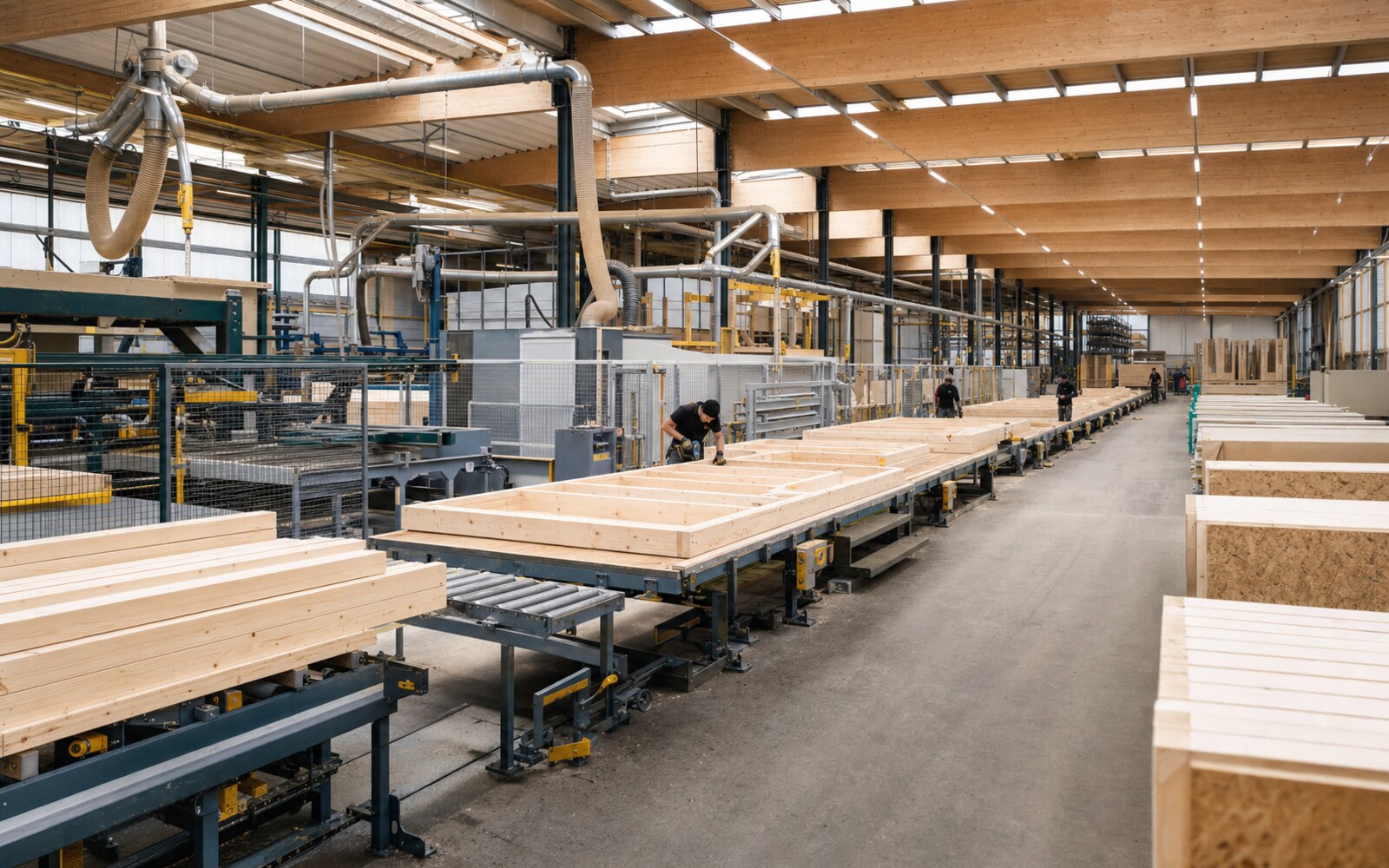

Технологическая схема показывает движение от поступления сырья до отгрузки продукта. На ней отмечают операции, контроль, буферы, возвратные потоки, отходы и точки участия персонала.

Базовая последовательность

1. Приёмка сырья и входной контроль.
2. Хранение и подготовка.
3. Основные переделы.
4. Межоперационные буферы.
5. Сборка или финишная обработка.
6. Контроль качества.
7. Упаковка и склад готовой продукции.
8. Отгрузка.

Для каждой стрелки задают единицу перемещения, массу, частоту и транспорт: тележка, погрузчик, кран, конвейер или трубопровод. Так выявляются пересечения и потребность в воротах, проходах, эстакадах.

Возвраты на доработку и отходы нельзя оставлять за рамками. Если их маршрут не задан, они займут основной поток или потребуют поздних проёмов в стенах. В промышленных зданиях планировка должна учитывать также наружные площадки и связь с инженерными сооружениями.

Схема не обязана сразу быть BIM-моделью. Достаточно проверяемой диаграммы с производительностью и временем каждой операции. После согласования она становится основой компоновки.

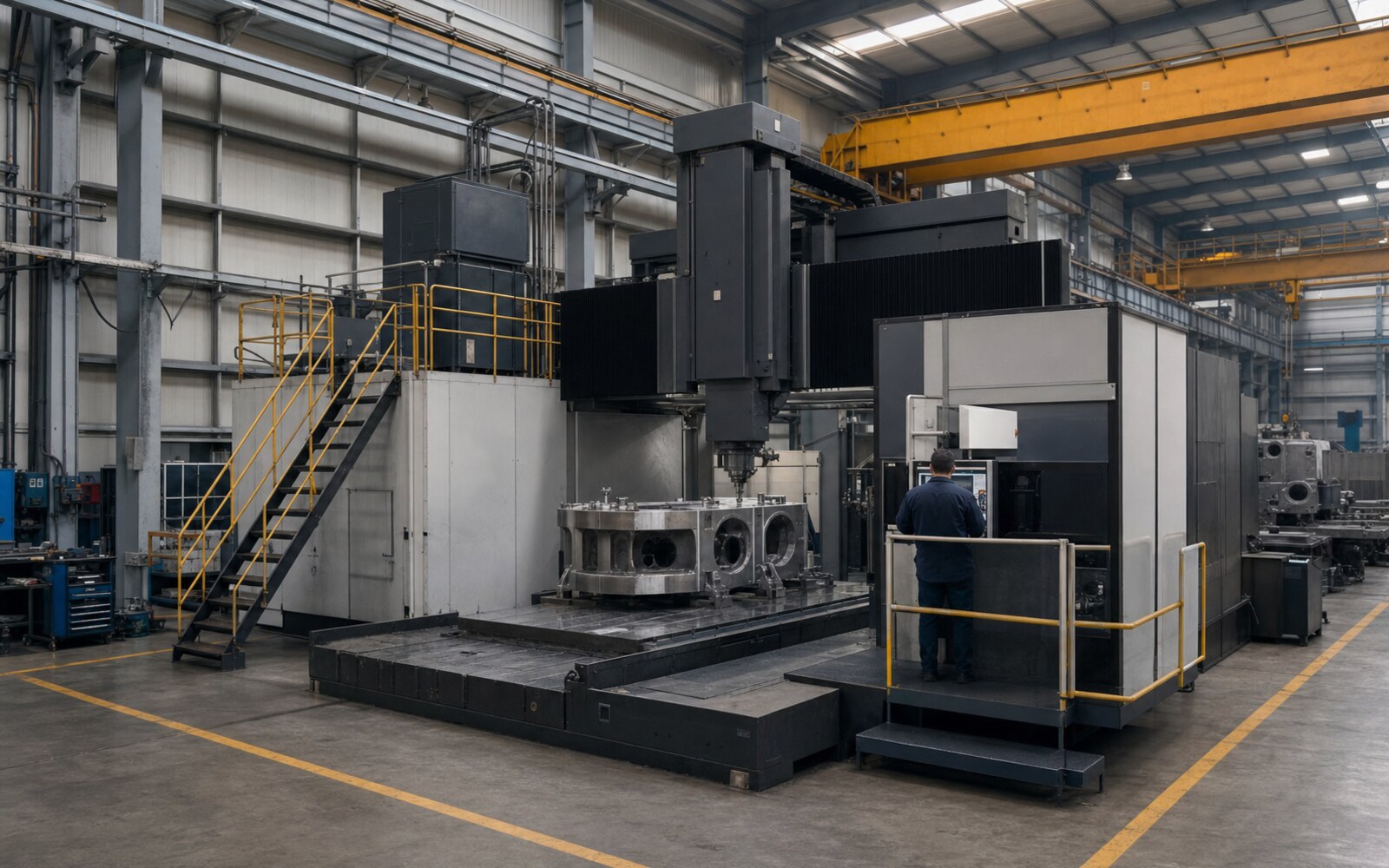

План с прямоугольниками недостаточен. Для каждой единицы оборудования нужны габариты в рабочем и транспортном положении, масса, центр тяжести, динамические воздействия, точки крепления, зоны обслуживания и подключения.

Карточка оборудования

• производительность и режим;
• длина, ширина и высота;
• масса и распределение нагрузки;
• вибрация, удары и вращающиеся части;
• фундамент или закладные;
• монтажный и ремонтный габарит;
• путь замены крупнейшего узла;
• потребляемые ресурсы;
• выделяемые тепло, влага, пыль или газы;
• требования к среде и безопасности.

Высокий агрегат может определять полезную высоту пролёта, а тяжёлый пресс — отдельный фундамент и деформационный разрыв. Поставщик должен различать эксплуатационные и монтажные нагрузки.

Проверяют, как оборудование попадёт внутрь. Если монтаж выполняется до закрытия контура, планируют последовательность строительства; если замена ожидается в эксплуатации, сохраняют ворота, проём или разборный участок. Для оборудования с подъёмом узлов может потребоваться решение, близкое к ангару с кран-балкой.

Предварительные данные помечают статусом и датой. При смене поставщика проектировщик видит, какие разделы необходимо перепроверить, вместо скрытого переноса старых параметров.

Планировка должна уменьшать встречные и возвратные движения. На одном плане показывают сырьё, полуфабрикат, готовую продукцию, отходы, погрузчики, крановые операции и пешеходные маршруты.

Опасные конфликты

• человек пересекает частый маршрут погрузчика;
• сырьё проходит через зону готовой продукции;
• отходы вывозят через чистый участок;
• ремонтная тележка блокирует основную линию;
• открытая дверь нарушает требуемый микроклимат;
• груз под краном пересекает постоянное рабочее место.

Разделение может быть пространственным, временным или организационным. Оно должно быть реалистично для смены, а не существовать только на схеме. Проходы, ограждения, переходы и зоны ожидания включают в площадь.

Внешняя логистика связывает въезды, весовую, площадки ожидания, сырьевые склады и экспедицию. Манёвры длинномерного транспорта проверяют по фактическим габаритам. Если часть материала хранится отдельно, связь с категорией складов рассматривают как производственный маршрут.

Схему полезно проверить с мастером, логистом и специалистом по охране труда. Они видят операции, которые технологическая блок-схема часто упускает: пересменку, уборку, доставку инструмента и удаление брака.

Геометрия здания следует из компоновки. Сетка колонн не должна попадать в линию, проход или зону обслуживания. Высоту считают до нижней точки конструкций и инженерных систем, а не до конька.

В поперечном разрезе совмещают

1. Оборудование в рабочем положении.
2. Монтажные и ремонтные зоны.
3. Краны и траектории груза.
4. Воздуховоды, трубопроводы и кабельные трассы.
5. Светильники и системы противопожарной защиты.
6. Фермы, связи и прогибы.

Для мостового крана задают грузоподъёмность, режим работы, пролёт, отметку крюка, зоны подхода и характер грузов. Эти параметры влияют на колонны, фундаменты и горизонтальные воздействия. Консоль, монорельс или мобильное устройство могут быть альтернативой, но сравнение выполняют по операциям.

Здания из металлоконструкций дают гибкость пролётов и расширения, однако расход и схема определяются расчётом. Нельзя заранее назначить «экономичный» шаг колонн без компоновки технологии.

Также проверяют возможность замены линии: проём, съёмный участок кровли, крановый путь или свободный коридор. Решение фиксируют в документации, чтобы оно не исчезло при оптимизации.

По каждой единице оборудования собирают потребление электричества, воды, газа, тепла, холода, сжатого воздуха и других сред. Важны не только установленные значения, но и график, пусковые режимы и одновременность.

Баланс должен показывать

• рабочую и пиковую нагрузку;
• качество и параметры ресурса;
• точки подключения;
• резерв для надёжности;
• расход и возврат;
• выделения в помещение;
• аварийное отключение;
• потребность будущей очереди.

Вентиляцию рассчитывают по людям и технологическим вредностям. Локальные отсосы, аспирация и общеобменная система решают разные задачи. Их воздуховоды требуют места и могут влиять на высоту здания.

Сети проектируют доступными для обслуживания. Трасса, проходящая над непрерывной линией, может быть неудобна для ремонта. Для критических процессов определяют допустимое время перерыва и резервирование.

Наружные технические условия сравнивают с потребностью. Если доступной мощности недостаточно, это влияет на площадку, этапность и экономику раньше, чем выбор фасада. В задании разделяют подтверждённые условия и ожидаемые подключения.

Инженерный баланс согласуют технолог, проектировщик и эксплуатирующая служба. Одной суммы паспортных мощностей недостаточно для рациональной системы.

Технология может создавать пыль, пары, шум, вибрацию, высокую температуру, агрессивные вещества и пожароопасные среды. Эти характеристики влияют на зонирование, материалы, вентиляцию, категорию помещений и системы защиты.

Для каждого процесса фиксируют

Проектировщик не должен угадывать свойства материалов по общему названию производства. Паспорта безопасности и технологические регламенты входят в исходные документы.

Зоны с особыми требованиями отделяют, но границы проверяют по потоку. Слишком жёсткое дробление увеличивает перемещения, слишком слабое — распространяет воздействие.

Экологические и санитарные ограничения учитывают при выборе участка, размещении выбросов, стоков и отходов. Они могут определить генплан раньше архитектуры. Проектная команда сверяет актуальные обязательные требования по конкретному производству; блоговая статья не заменяет классификацию объекта специалистом.

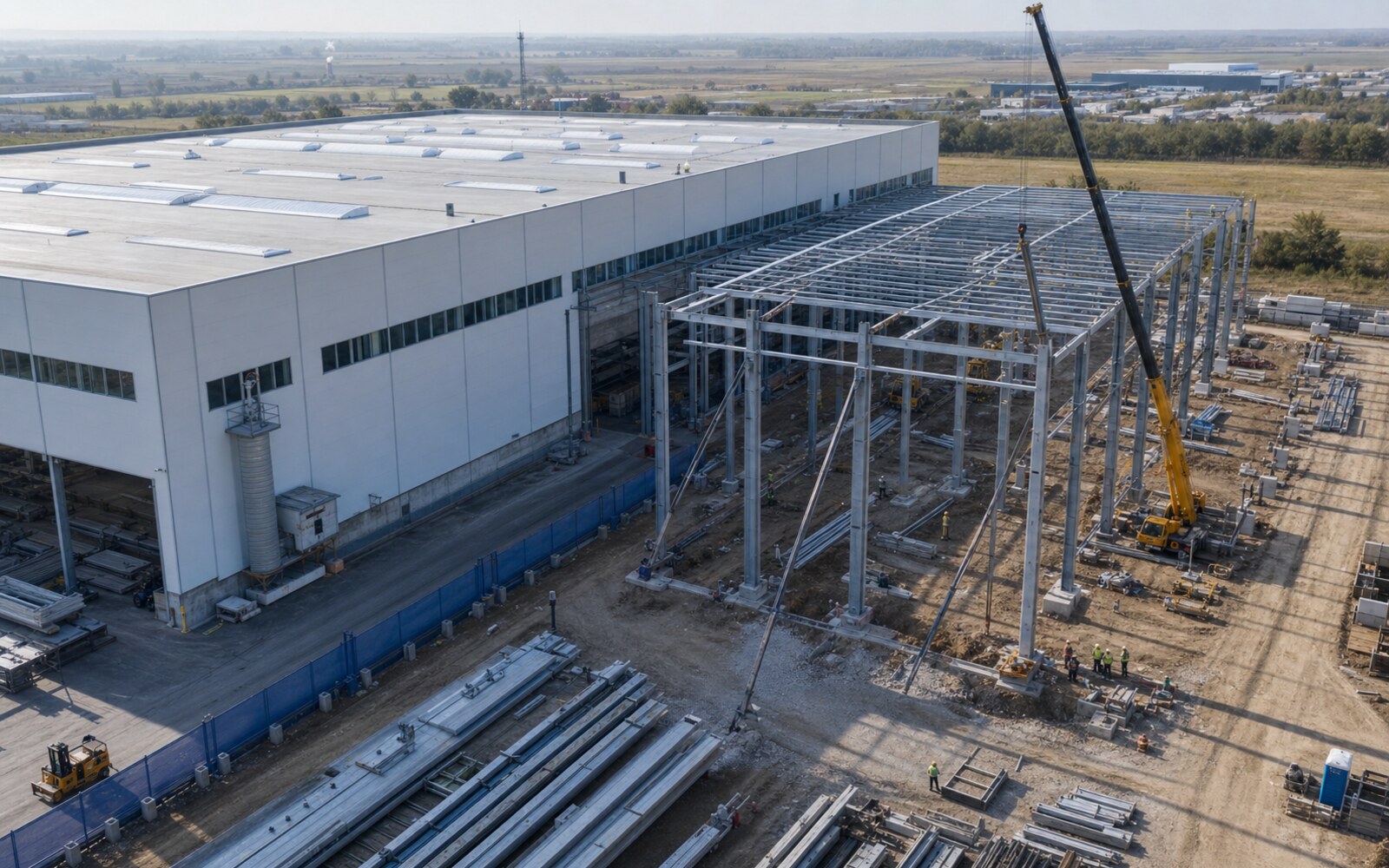

Расширение описывают конкретно: новая линия, увеличение сменности, дополнительный склад, новый кран или более крупное оборудование. Для сценария задают дату, мощность и требуемую связь с действующим процессом.

Что подготовить заранее

• направление пристройки на генплане;
• продолжение технологического потока;
• резерв сетей или место под новое оборудование;
• возможность расширения доков и дорог;
• конструктивный узел примыкания;
• пожарную концепцию будущего объёма;
• план работ рядом с действующим производством.

Строительный резерв не должен мешать первой очереди. Иногда выгоднее подготовить внешние сети и площадку, чем сейчас усиливать все элементы. Решение принимают сравнением сценариев.

Для поэтапных объектов может подойти подход быстровозводимых зданий, если конструктив, фундаменты и ограждения позволяют логичное продолжение. Термин «быстровозводимый» не гарантирует возможность пристройки без расчёта.

Выбранный сценарий определяет границы производства быстровозводимого здания и последующего строительства быстровозводимого здания. Для основного производственного корпуса отдельно фиксируют состав строительства производственного здания, чтобы технологический монтаж не оказался вне общего графика.

План остановок особенно важен при подключении сетей и объединении потоков. В задании фиксируют допустимые окна, временные маршруты и защиту действующего оборудования.

Итоговый комплект объединяет технологическую схему, перечень оборудования, балансы, планы участка и требования к развитию. Документы должны иметь владельца, версию и статус, чтобы изменение паспорта не осталось незамеченным.

Структура задания

1. Продукт, мощность и режим работы.
2. Технологическая последовательность.
3. Оборудование и нагрузки.
4. Внутренние и внешние потоки.
5. Помещения и условия среды.
6. Инженерные ресурсы.
7. Специальные воздействия.
8. Монтаж, обслуживание и замена.
9. Первая очередь и развитие.
10. Критерии приёмки результата.

Основной профильный документ для объёмно-планировочных решений — действующий СП 56.13330.2021 «Производственные здания». Климатические исходные данные проверяют по СП 131.13330.2025. Полный перечень норм определяется технологией, опасностями и составом объекта.

Задание не должно заранее навязывать непроверенную сетку колонн или материал. Оно фиксирует измеримые потребности бизнеса и границы решений. Тогда проектировщик сравнивает варианты, а заказчик понимает, что именно проверять.

Производственная технология развивается во время проектирования: меняется поставщик, уточняется мощность, добавляется операция. Риск создаёт не само изменение, а его незаметное влияние на уже выпущенные разделы.

Для каждого изменения фиксируют

• что изменилось и почему;
• прежнее и новое значение;
• дату и ответственного;
• затронутое оборудование и помещения;
• влияние на нагрузки, сети и безопасность;
• необходимость пересмотра сметы и графика;
• решение проектной команды.

Например, увеличение массы станка требует проверить фундамент и путь монтажа; рост тепловыделений — вентиляцию и электроснабжение; новый реагент — материалы, стоки и классификацию помещений. Простой сдвиг оборудования может изменить крановую операцию и проход.

Полезно поддерживать реестр исходных данных со статусами «предварительно», «согласовано» и «заменено». Проектные решения привязывают к версии, чтобы при обновлении не пересматривать всё без разбора.

Перед замораживанием проекта проводят междисциплинарную проверку: технологический план, каркас, фундаменты, инженерные трассы, пожарные решения и монтаж оборудования рассматривают одновременно. Протокол фиксирует оставшиеся допущения и владельцев.

Такой порядок не усложняет проект ради документации. Он сохраняет связь между бизнес-решением и зданием и предотвращает ситуацию, когда новая линия уже закуплена, а проект продолжает рассчитываться по старому паспорту.
