КМ и КМД: что входит и какой комплект нужен заказчику

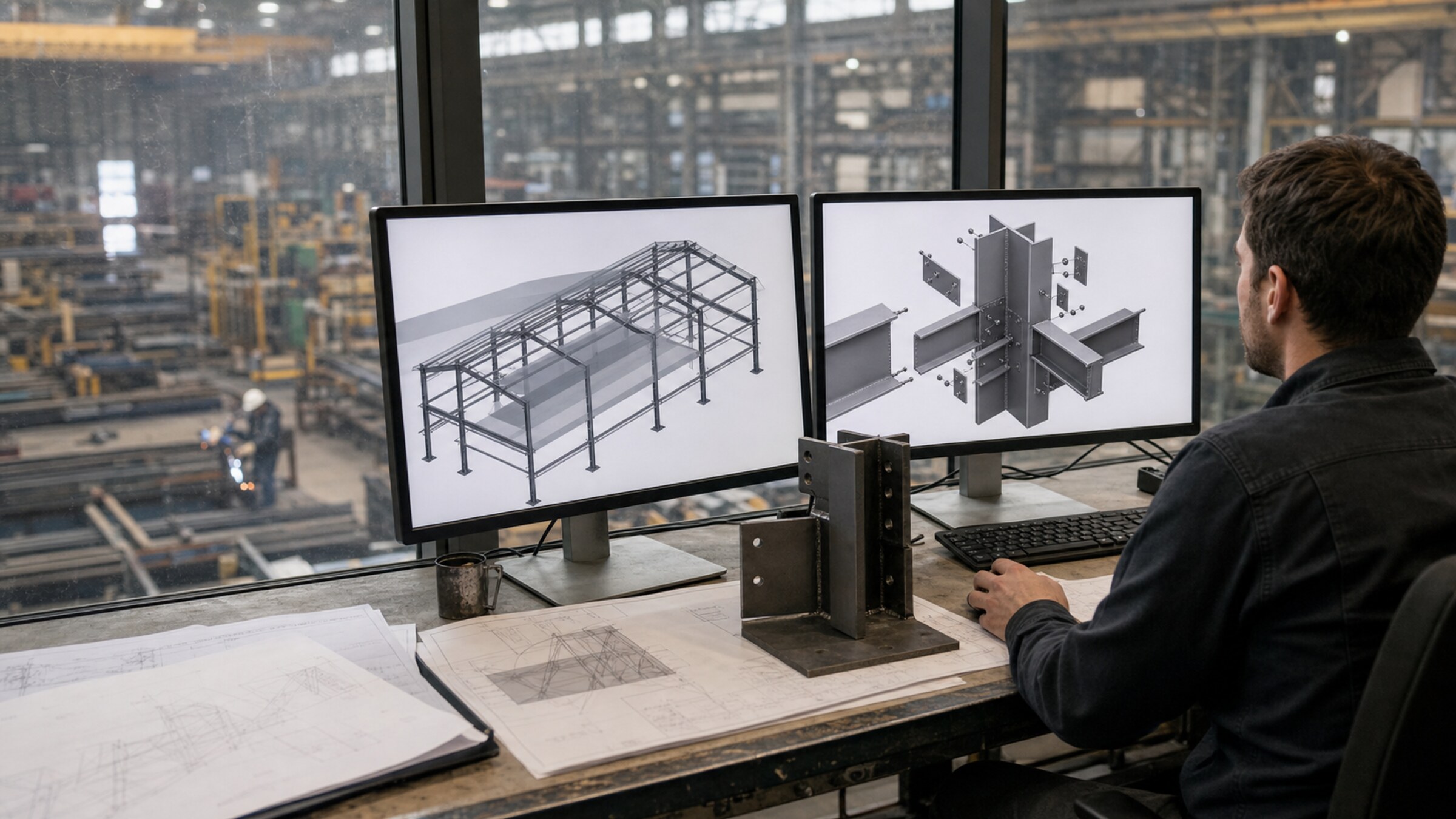

Обозначения похожи, но документы обслуживают разные инженерные задачи. КМ — основной комплект рабочих чертежей металлических конструкций. Он отражает расчётную схему, нагрузки и воздействия, компоновку элементов, принятые сечения, принципиальные узлы и требования к изготовлению и монтажу. КМД — деталировочная документация, по которой завод изготавливает детали и отправочные элементы, а монтажная команда собирает их в предусмотренной последовательности.

КМ и КМД образуют последовательную цепочку, но не заменяют друг друга. Чертёж общего вида КМ не содержит всех размеров отдельной фасонки, а подробная фасонка КМД не объясняет, почему узел рассчитан именно так.

Заказчику важно принимать эти комплекты по разным критериям: КМ — по обоснованности и согласованности решений, КМД — по производственной полноте, однозначности деталей и собираемости марок.

Коммерческая услуга проектирования зданий из металлоконструкций охватывает разработку согласованных конструктивных решений. Состав заводской деталировки в каждом договоре фиксируют отдельно.

ГОСТ 21.502-2016 устанавливает состав и правила выполнения рабочей документации строительных металлических конструкций марки КМ. Комплект должен быть достаточным, чтобы проверить принятые решения и разработать деталировку без угадывания исходных параметров.

Общие данные

В общих данных приводят сведения о нагрузках и воздействиях, требования к материалам, изготовлению, соединениям, защите и монтажу в объёме, относящемся к проекту. Здесь же указывают ссылки на применимые документы и особые требования, которые нельзя понять только из схем.

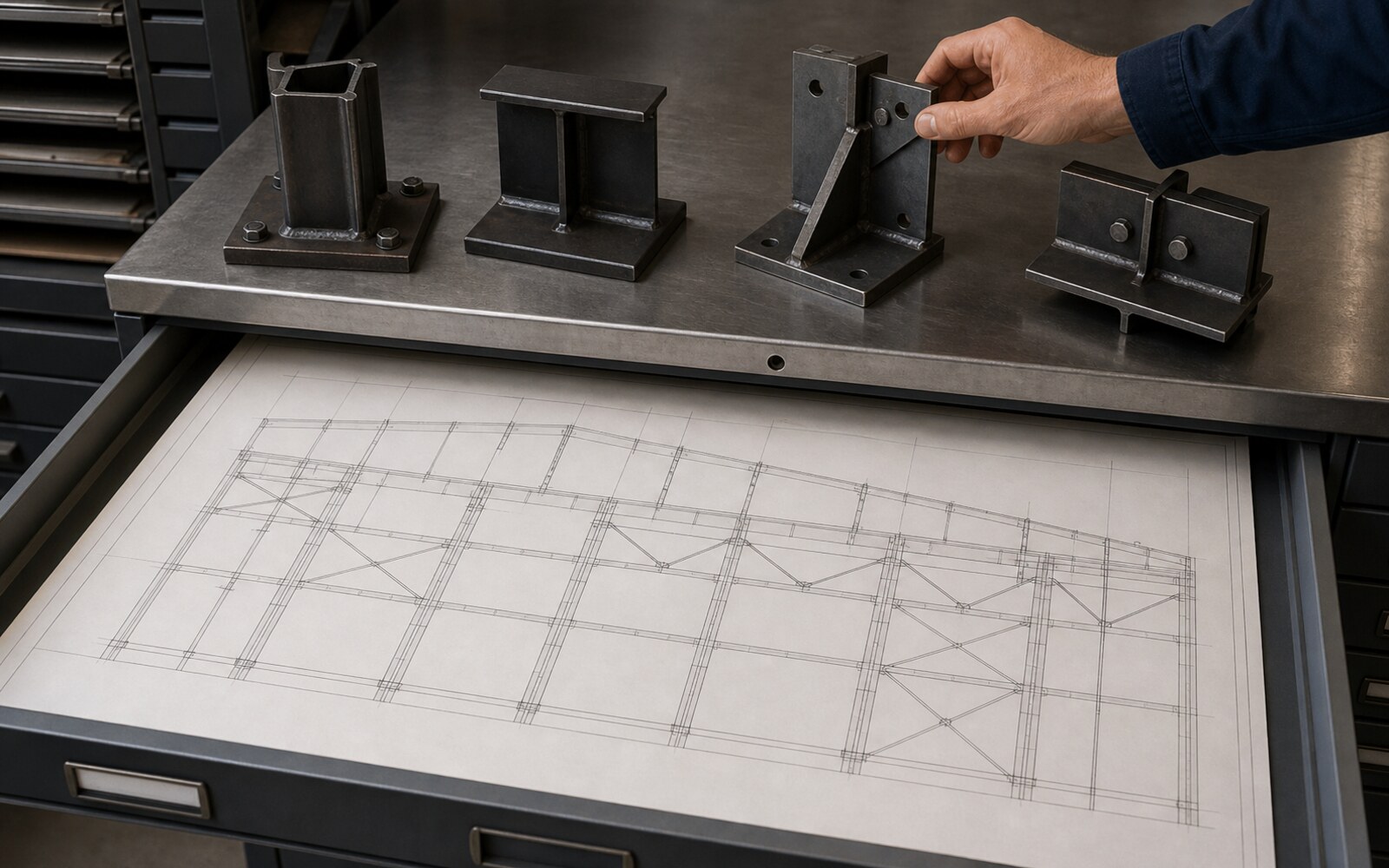

Схемы расположения

Схемы показывают оси, отметки, марки элементов, связи и взаимное положение частей каркаса. Они должны быть согласованы с архитектурными планами, фундаментами, проёмами, оборудованием и инженерными проходами.

Элементы и узлы

КМ задаёт сечения, материалы, усилия или иные данные, необходимые для разработки соединений, и принципиальные решения узлов. Степень детализации должна исключать неоднозначность расчётной концепции. Если разработчику КМД приходится самостоятельно выбирать несущую схему соединения, КМ недостаточен.

Спецификации

Спецификации металлопроката должны соответствовать маркам и решениям на чертежах. Итоговые производственные ведомости могут уточняться в КМД с учётом деталей, сварных швов и отправочного членения, но исходный сортамент и требования не меняют без согласования.

КМ является частью общей рабочей документации. Поэтому его проверяют не только внутри конструктивного отдела, но и на согласованность с другими комплектами.

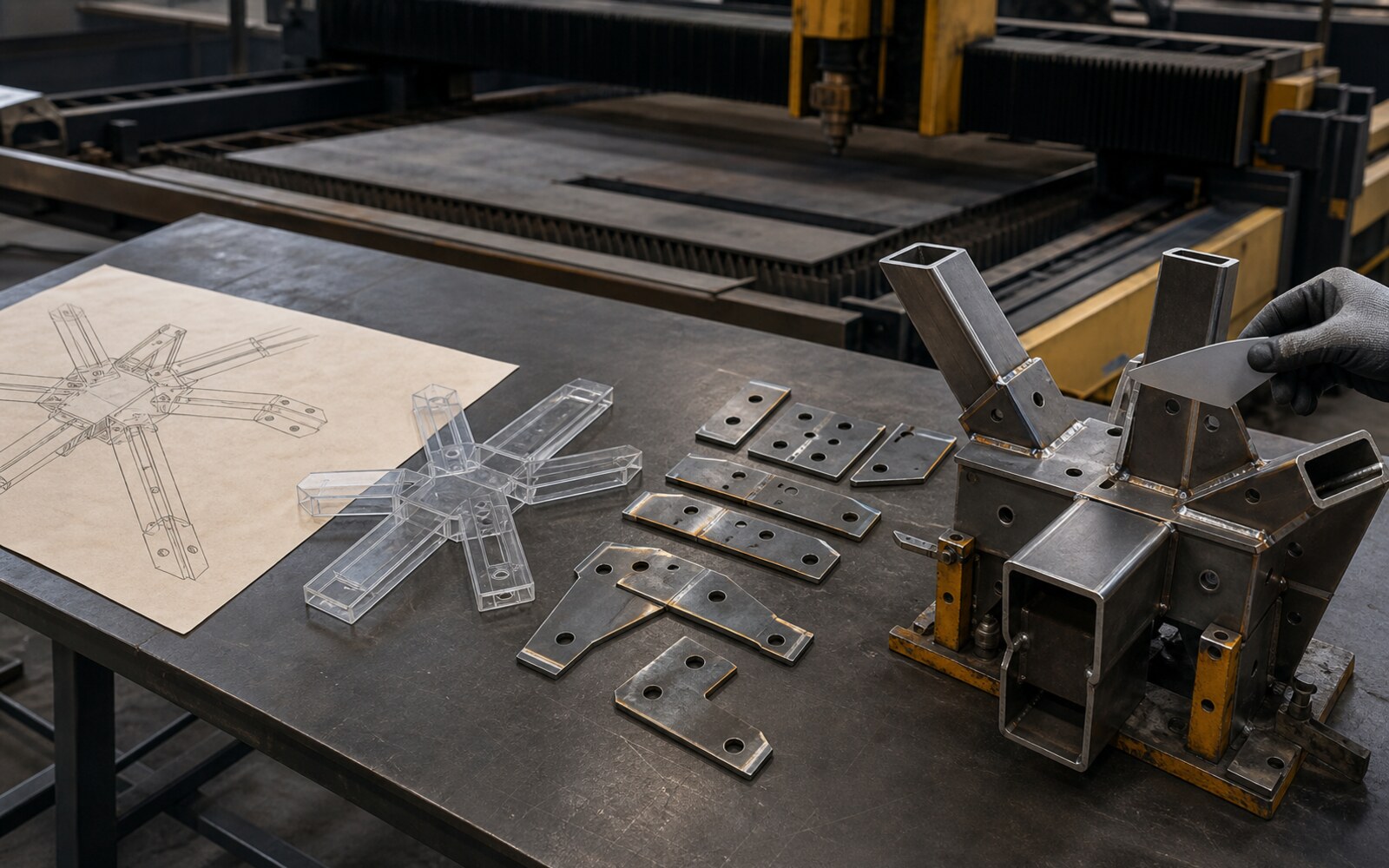

КМД превращает элементы КМ в набор конкретных деталей и сборочных единиц. Документация учитывает оборудование и технологию завода, допустимые транспортные габариты, способы сборки и порядок монтажа.

Детали

Для детали указывают геометрию, материал, толщину, отверстия, вырезы, скосы и другие данные, необходимые для изготовления и контроля. Размерные цепи должны быть однозначными, а обозначения — связаны со спецификацией.

Сборочные и отправочные марки

Сборочный чертёж показывает взаимное положение деталей, сварные швы, крепёж и контрольные размеры. Отправочная марка выбирается с учётом массы, транспорта, грузоподъёмности оборудования и монтажной последовательности. Слишком крупный элемент нельзя доставить или поднять, слишком мелкое членение увеличивает число монтажных соединений.

Соединения

КМД задаёт отверстия, болты, сварные швы, фасонки, опорные поверхности и подготовку кромок в соответствии с КМ. Требования к контролю и качеству не придумывают заново: их переносят из проектной и нормативной основы, уточняя технологическое исполнение.

Ведомости и маркировка

Комплект включает сведения, позволяющие связать деталь, сборочную единицу, упаковочное место и положение в каркасе. Эта прослеживаемость нужна производству, ОТК, отгрузке и входному контролю на площадке.

КМД — не иллюстрация КМ. Это производственная инструкция, в которой каждая марка должна быть изготовима, измерима и однозначно идентифицируема.

При заказе производства металлоконструкций необходимо заранее определить, принимает ли завод КМД заказчика или разрабатывает собственную.

Разработчик КМ отвечает за принятые расчётные и конструктивные решения в пределах своего договора. КМД часто выпускает конструкторское подразделение завода либо привлечённая организация, знакомая с технологией изготовления. Возможен и единый исполнитель, но распределение ответственности всё равно фиксируется.

Рекомендуемая последовательность

1. Заказчик и проектировщик подтверждают исходные данные.
2. Разрабатывается и координируется КМ.
3. Определяется завод или набор производственных ограничений.
4. Выпускается КМД по актуальной версии КМ.
5. КМД проходит внутреннюю проверку и, в предусмотренном объёме, согласование с разработчиком КМ.
6. В производство передаётся утверждённая версия.

Что означает согласование КМД

Разработчик КМ проверяет соответствие принципиальным решениям, но не обязательно повторно контролирует каждый производственный размер — объём проверки устанавливается договором. Завод отвечает за технологичность и корректность деталировки, которую он выпускает. Формулировка «КМД согласована» не должна размывать эту границу.

Запросы на изменение

Если завод предлагает заменить профиль, изменить стык или разделить отправочную марку иначе, оформляется запрос. Для локальной технологической корректировки может быть достаточно проверки узла; изменение расчётной схемы требует полноценной оценки.

Страница производства металлических каркасов показывает, почему каркас рассматривают как пространственную систему, а не набор независимо изготовленных балок и колонн.

Для серийных рам каркаса ангара особенно важна связь каждой отправочной марки с актуальными КМД: повторяемость ускоряет изготовление только при управляемых версиях.

Для старта КМД нужен не только альбом КМ. Деталировщик должен понимать требования производства, поставки и сборки. Чем позже определены эти условия, тем выше вероятность повторного выпуска марок.

Обязательная основа

• актуальный комплект КМ со спецификациями;
• согласованные архитектурные планы и интерфейсы;
• данные по фундаментам, анкерам и опорным поверхностям;
• требования к материалам, крепежу, сварке и покрытиям;
• проектные требования к контролю;
• перечень изменений и открытых вопросов.

Производственные ограничения

Учитывают доступные длины и сортамент проката, возможности резки и сверления, сборочные стенды, грузоподъёмность цеха, варианты сварки и нанесения покрытия. Ограничение завода не является основанием без расчёта заменить проектный материал или сечение.

Транспорт и монтаж

Нужны допустимые габариты и масса отправочных элементов, порядок отгрузки, грузоподъёмность монтажных кранов, места укрупнительной сборки и последовательность формирования устойчивых блоков. КМД должна поддерживать ППР, а ППР — учитывать фактически выпущенные марки.

Формат обмена

Определяют форматы моделей и чертежей, систему координат, правила именования и перечень передаваемых атрибутов. Автоматический обмен данными снижает ручной ввод, но не отменяет инженерную проверку.

Развёрнутый перечень стартовых требований приведён в статье об исходных данных для проектирования.

Проблемы часто возникают не внутри одного чертежа, а на переходе между командами.

Разные версии КМ

Часть марок выпускается по отменённому комплекту, а часть — по новому. Чтобы избежать этого, в КМД указывают основание и ведут реестр зависимых марок. При изменении КМ оценивают, какие детали уже изготовлены.

Недостаточно определённый узел

КМ показывает общую геометрию, но не содержит усилий или принципиального решения. Деталировщик выбирает соединение самостоятельно, и оно может не соответствовать расчётной модели.

Несогласованные отверстия и проёмы

Конструктивная модель расходится с архитектурой, инженерными проходами или оборудованием. Исправление на заводе ещё возможно; обнаружение на монтаже приводит к остановке и запросу проектировщику.

Изменение сортамента «по наличию»

Закупщик или завод предлагает близкий профиль. Равная масса не означает равную несущую способность, устойчивость и пригодность узла. Замена проходит через разработчика КМ.

Формальная проверка массы

Сравниваются только общие тонны, хотя ошибка скрыта в конкретной марке, крепеже или соединении. Контроль ведут по структуре: схема — элемент — узел — деталь — спецификация.

Для снижения рисков полезно провести совместную проверку разработчика КМ, деталировщика, технолога завода и представителя монтажа до массового выпуска.

Проверка КМД — не попытка заново выполнить всю работу конструктора. Она подтверждает, что комплект целостен и готов к контролируемому изготовлению.

Документы и версии

• указан актуальный комплект КМ;
• закрыты или явно перечислены открытые вопросы;
• изменения имеют основание и статус;
• модели, листы и спецификации относятся к одной версии.

Геометрия и марки

• каждая деталь имеет уникальное обозначение;
• сборочные и контрольные размеры заданы однозначно;
• отверстия и сопряжения совпадают между марками;
• отправочные элементы допустимы для производства, транспорта и подъёма;
• предусмотрена монтажная идентификация.

Материалы и соединения

• марки и классы материалов соответствуют КМ;
• крепёж и сварные швы определены;
• требования к подготовке поверхности и покрытию согласованы;
• зоны, которые дорабатываются после монтажной сварки, обозначены;
• методы и объём контроля взяты из проектной основы.

Комплектность

• спецификации соответствуют чертежам;
• включены монтажные и соединительные элементы;
• ведомости позволяют комплектовать поставку по зонам;
• сформирован документированный порядок приёмки.

До начала монтажа металлоконструкций комплект дополнительно сверяют с ППР, фундаментами и фактической готовностью площадки.

Заказчик не должен предполагать, что КМД «всегда входит» в цену металлоконструкций или проектирования. Договор прямо отвечает на следующие вопросы:

1. Кто разрабатывает КМ и КМД.
2. Какая версия КМ является основанием.
3. Кто согласует КМД и в каком объёме.
4. Какие форматы, модели, листы и ведомости передаются.
5. Кто оценивает запросы завода на изменение.
6. Как оформляются исправления после запуска производства.
7. Какие права на использование исходных файлов получает заказчик.
8. Какие документы подтверждают приёмку результата.

Граница с авторским сопровождением

Ответы на запросы производства и площадки могут входить в сопровождение либо оплачиваться отдельно — это договорной вопрос. Важно установить канал, сроки реакции по согласованному графику и полномочия лиц, чтобы технолог не искал автора решения через неформальные сообщения.

Приёмка цифровой модели

Если результатом является модель, задают версию программного обеспечения или нейтральный формат, правила координат, структуру сборок и обязательные атрибуты. Одного факта открытия файла недостаточно: модель должна соответствовать переданным листам и ведомостям.

Обсудить конкретный состав проектирования, деталировки и изготовления можно через контакты ГКС, передав исходный КМ и требования будущего производства.

Основная нормативная связка для темы включает:

• ГОСТ Р 21.101-2026 — общие требования к проектной и рабочей документации; действует с 1 апреля 2026 года.
• ГОСТ 21.502-2016 — состав и правила выполнения рабочих чертежей металлических конструкций КМ.
• СП 16.13330.2017 — проектирование и расчёт стальных конструкций.
• ГОСТ 23118-2019 — общие технические требования к стальным строительным конструкциям, включая изготовление, комплектность и документ о качестве.
• СП 70.13330.2012 — производство и приёмка работ по монтажу несущих конструкций.

Точный состав КМД зависит от конструкции, технологии изготовителя, договора и стандартов предприятия. Не следует представлять один шаблон альбома как универсально обязательный для любого завода.
