Контроль качества изготовления металлоконструкций на заводе

Контроль на заводе — это последовательность операций, привязанных к производственному маршруту. Его задача состоит не только в том, чтобы обнаружить дефект, но и в том, чтобы не допустить перехода несоответствующей детали на следующий этап. Основанием служат утверждённые КМ и КМД, требования договора, технологическая документация предприятия и применимые нормативные документы.

Контрольные точки

Обычно цепочка включает:

1. проверку комплектности и актуальности рабочей документации;
2. входной контроль проката, крепежа, сварочных и лакокрасочных материалов;
3. операционный контроль резки, подготовки кромок, сборки и сварки;
4. проверку геометрии деталей, узлов и отправочных марок;
5. контроль соединений и защитного покрытия;
6. приёмку, маркировку, комплектование и выпуск к отгрузке.

Для каждой точки заранее определяют проверяемый параметр, метод, критерий приёмки, исполнителя и форму записи. Если решение зависит от категории шва, класса прочности болтов или условий эксплуатации, это должно читаться из проектной основы, а не определяться мастером по аналогии.

Общий состав заводского этапа показан в разделе производства, а страница производства металлоконструкций описывает профильную услугу. Здесь разобран именно контрольный маршрут изделия.

При производстве ангаров повторяемость рам не отменяет пооперационную проверку: контрольный статус сохраняют для конкретной марки, партии и версии документации.

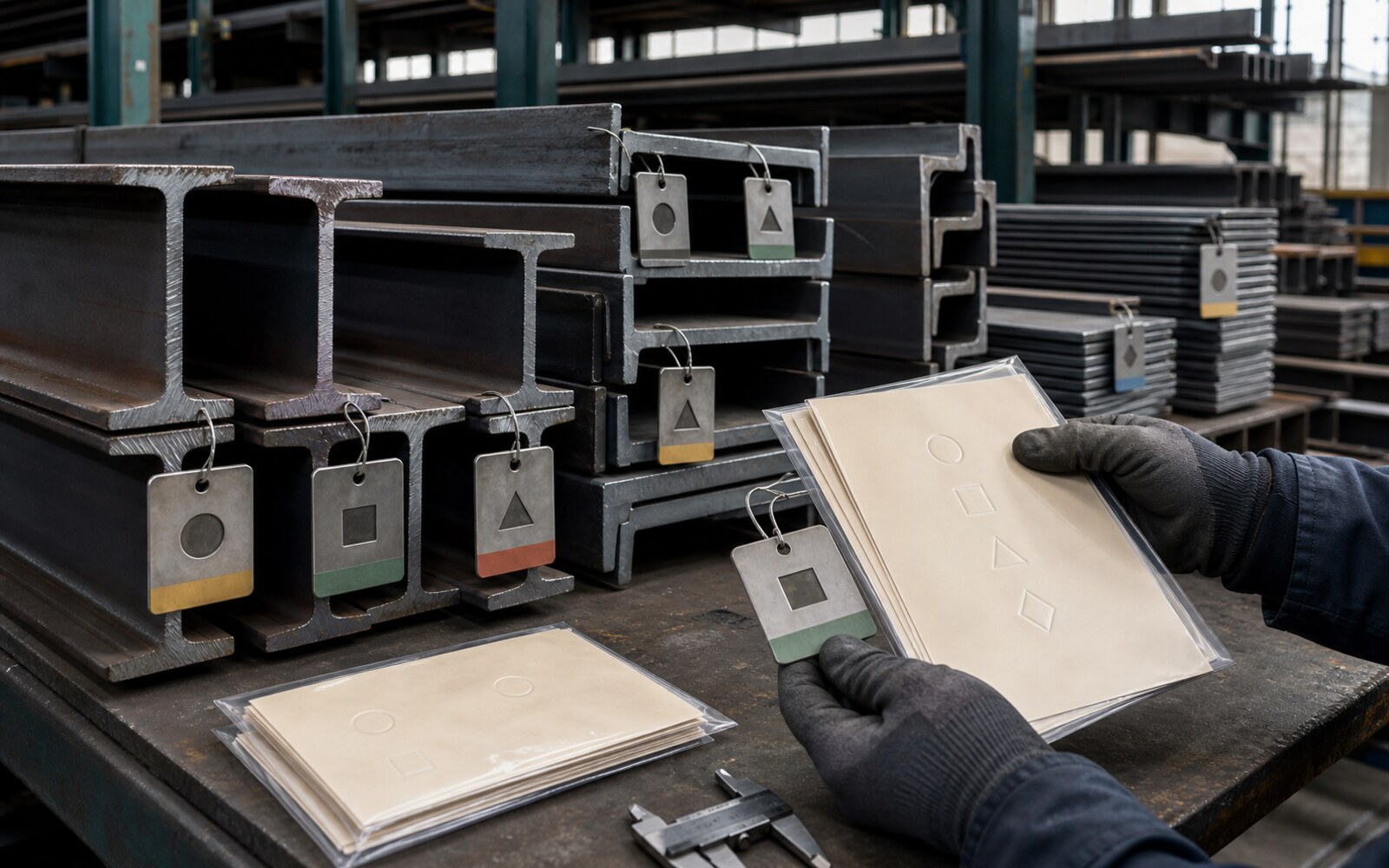

До резки металла проверяют не только наличие проката, но и возможность однозначно связать его с проектом. ГОСТ 24297-2013 рассматривает верификацию закупленной продукции как организованный процесс: предприятие устанавливает номенклатуру проверяемых характеристик, порядок идентификации и действия при несоответствии.

Что сверяют

• марку стали, вид и размеры профиля или листа;
• номер плавки или партии, если он предусмотрен документами;
• документ о качестве и соответствие его данных поставке;
• состояние поверхности, деформации и повреждения при транспортировании;
• характеристики болтов, гаек, шайб, сварочных и защитных материалов;
• условия и срок хранения материалов, для которых это существенно.

Приёмочная отметка не означает, что любой элемент партии автоматически подходит для любого проекта. Материал резервируют под позиции спецификации, а его идентификацию сохраняют после раскроя способом, принятым в производственной системе. Обезличенный остаток нельзя назначать ответственной детали только потому, что совпала толщина.

Отдельно выполняют входную проверку КМД. Сверяют основание разработки, ревизию КМ, согласованные изменения, спецификации, требования к сварке, болтовым соединениям, покрытиям и контрольным сборкам. Практическое различие комплектов объяснено в статье о КМ и КМД.

Производственная скорость начинается с достоверной версии документации. Быстрая обработка устаревшего чертежа лишь быстрее создаёт несоответствие.

Ошибки начальных операций часто проявляются только на сборке или монтаже, когда исправление уже дорого и влияет на график. Поэтому размеры заготовок, качество реза, расположение отверстий и подготовку кромок контролируют до того, как детали станут частью сварного узла.

Параметры операционного контроля

Для резки проверяют размеры, прямолинейность, состояние поверхности реза и отсутствие недопустимых дефектов. Для механической обработки — диаметр и координаты отверстий, качество опорных поверхностей, фасок и вырезов. Кромки под сварку сверяют с технологией соединения: геометрию разделки, зазор, притупление и чистоту зоны шва.

При сборке фиксируют взаимное положение деталей, контрольные размеры, смещение кромок, зазоры и качество прихваток. Кондуктор или шаблон ускоряет повторяющиеся операции, но его состояние также проверяют: изношенное приспособление способно тиражировать одну и ту же ошибку на всю серию.

Измерительный инструмент должен подходить требуемой точности и находиться в установленном состоянии метрологического обеспечения. Запись «размеры соответствуют» без указания контролируемого объекта и результата мало помогает при расследовании отклонения.

Если выявлено несоответствие, деталь идентифицируют и отделяют от годной продукции. Решение о ремонте, использовании после оценки или браке принимают уполномоченные специалисты. Самовольная подгонка не допускается, если она меняет сечение, положение отверстий, расчётный узел или условия нанесения покрытия.

Качество сварного соединения формируется до появления готового шва. Проверяют аттестационные и квалификационные требования, состояние оборудования, сварочные материалы, подготовку соединения, режим и последовательность операций. Конкретные процедуры определяются проектом, технологической документацией и применимыми нормами.

До, во время и после сварки

До начала работ контролируют марки материалов, геометрию соединения, чистоту кромок и условия окружающей среды. Во время сварки — соблюдение технологии, последовательность наложения швов, температуру, если она нормируется, и предотвращение недопустимых деформаций. После — внешний вид, размеры шва, геометрию изделия и результаты предусмотренных методов контроля.

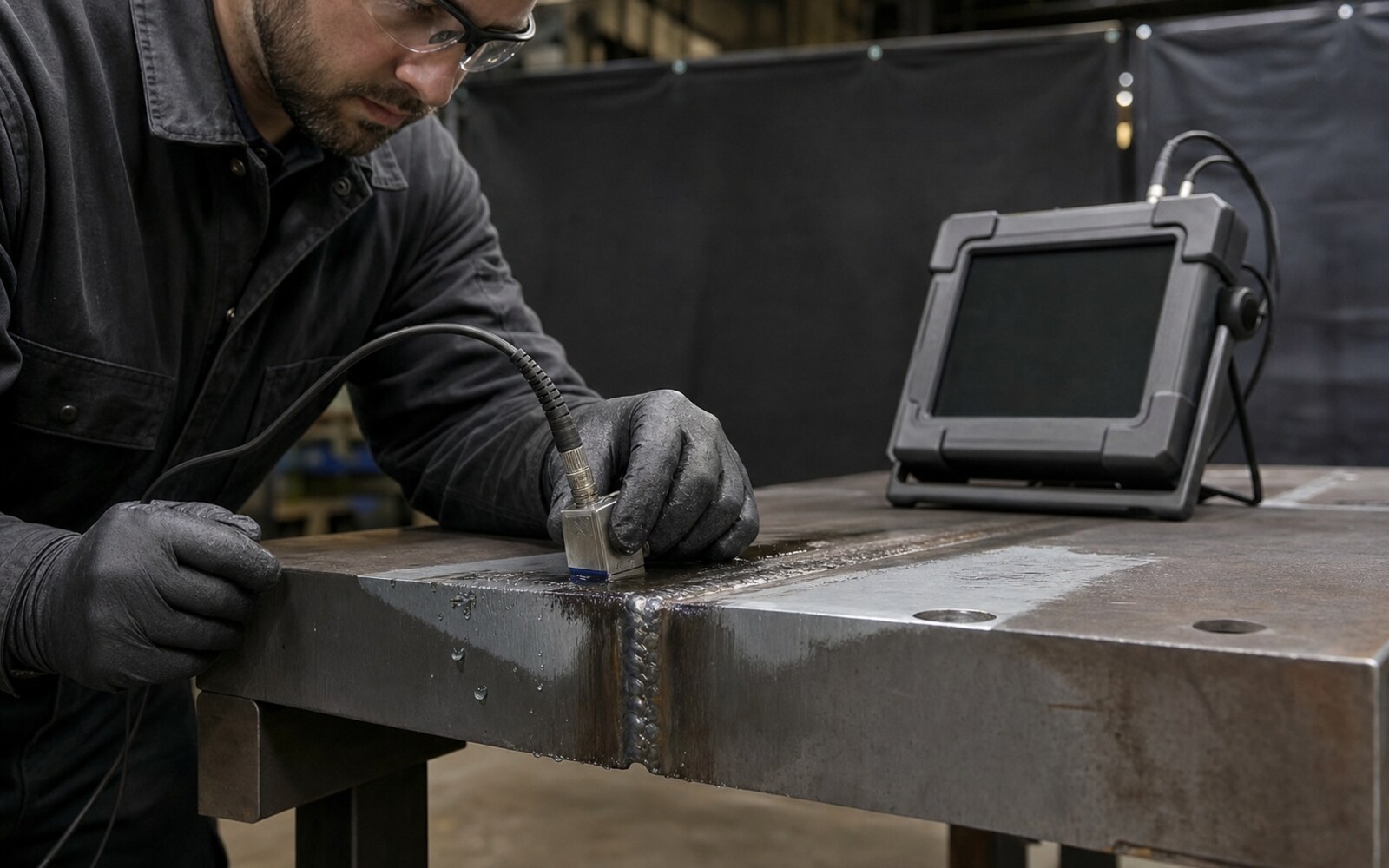

Визуальный и измерительный контроль необходим, но не всегда достаточен. Ультразвуковой, радиографический, капиллярный, магнитопорошковый или иной метод назначают применительно к типу соединения и искомым дефектам. Единого процента неразрушающего контроля для всех металлоконструкций нет: объём берут из КМ, требований к конкретной конструкции и действующей нормативной основы.

Результат должен быть связан с конкретным швом или участком. Для этого используют маркировку, схемы расположения, журналы и протоколы. Если обнаружен дефект, документируют границы ремонта, технологию исправления и повторную проверку.

Для заказчика полезно согласовать перечень hold points — операций, после которых работа не продолжается без подтверждения. Это особенно важно перед закрытием швов накладками или нанесением защитного покрытия.

Завод отвечает не только за отдельную марку, но и за её способность соединиться с соседними элементами на площадке. Поэтому контролируют группы отверстий, опорные плоскости, фланцы, монтажные столики и другие интерфейсы. Ошибка в несколько связанных размеров может не быть заметна на отдельной детали, но сделать невозможной сборку пролёта.

Что проверяют перед выпуском

• тип, диаметр и координаты отверстий;
• расстояния между группами отверстий и привязку к базам;
• плоскостность и взаимное положение контактных поверхностей;
• комплектность болтов, гаек и шайб по классам и партиям;
• состояние поверхностей для соединений, где оно влияет на расчётную работу;
• доступность установки и затяжки крепежа.

Высокопрочные соединения требуют соблюдения проектного и технологического порядка подготовки контактных поверхностей и натяжения. Заводские документы должны позволять монтажной организации понять, какие поверхности нельзя загрязнять или окрашивать и какой крепёж относится к конкретному узлу.

Для повторяющихся или геометрически сложных сопряжений применяют шаблоны либо контрольную сборку в объёме, заданном документацией. Она не заменяет измерения, а подтверждает совместимость группы элементов. Результат фиксируют до разборки и упаковки.

Связь заводской точности с площадкой особенно важна для последующего монтажа металлоконструкций. Монтаж не должен превращаться в этап исправления систематических производственных отклонений.

Долговечность покрытия зависит от среды эксплуатации, конструктивного решения, подготовки поверхности и соблюдения технологии нанесения. Красивый внешний вид сразу после окраски не подтверждает адгезию, требуемую толщину и качество труднодоступных зон.

Контрольный маршрут покрытия

Сначала сверяют систему защиты с КМ и спецификацией: тип покрытия, число слоёв, требования к поверхности, участки заводского и монтажного нанесения. Затем проверяют очистку, обеспыливание и обезжиривание, условия нанесения и межслойные интервалы. Параметры температуры, влажности и точки росы учитывают, когда это предусмотрено технологией материала.

Толщину покрытия оценивают установленным методом в репрезентативных точках, а результаты относят к конкретным маркам или партии. Особое внимание уделяют кромкам, сварным швам, углам и зонам, где сложно сформировать равномерный слой. Контактные поверхности, места последующей сварки и другие исключения защищают в соответствии с проектом, а не по общему правилу цеха.

Повреждение покрытия при погрузке или транспортировании также является несоответствием. Поэтому до упаковки проверяют полимеризацию или высыхание в требуемой степени, применяют прокладки и исключают контакт, способный повредить слой.

В документах указывают применённые материалы и результаты контроля. Если ремонт выполняется на площадке, заказчику и монтажной организации передают совместимую технологию восстановления, а не только название цвета.

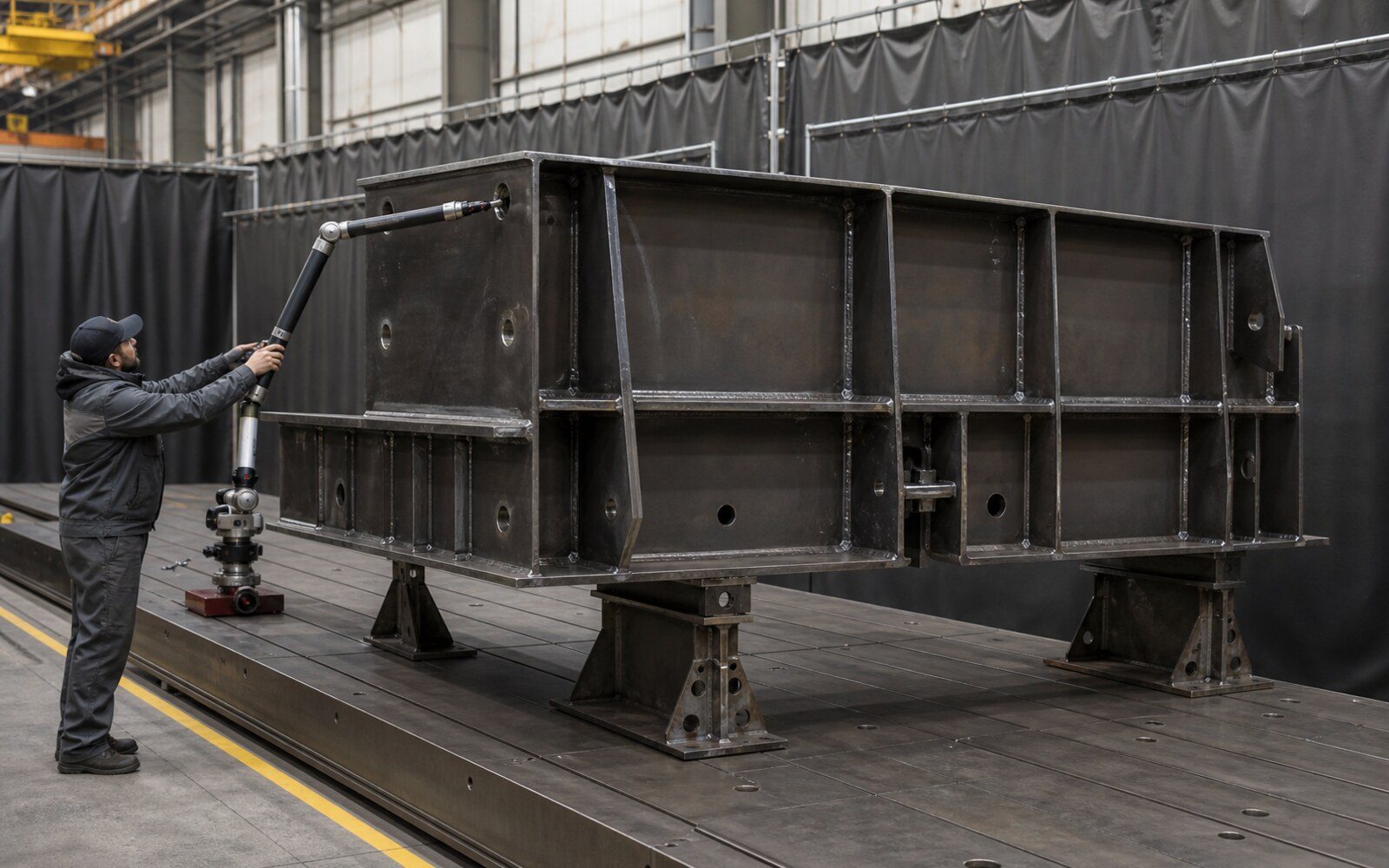

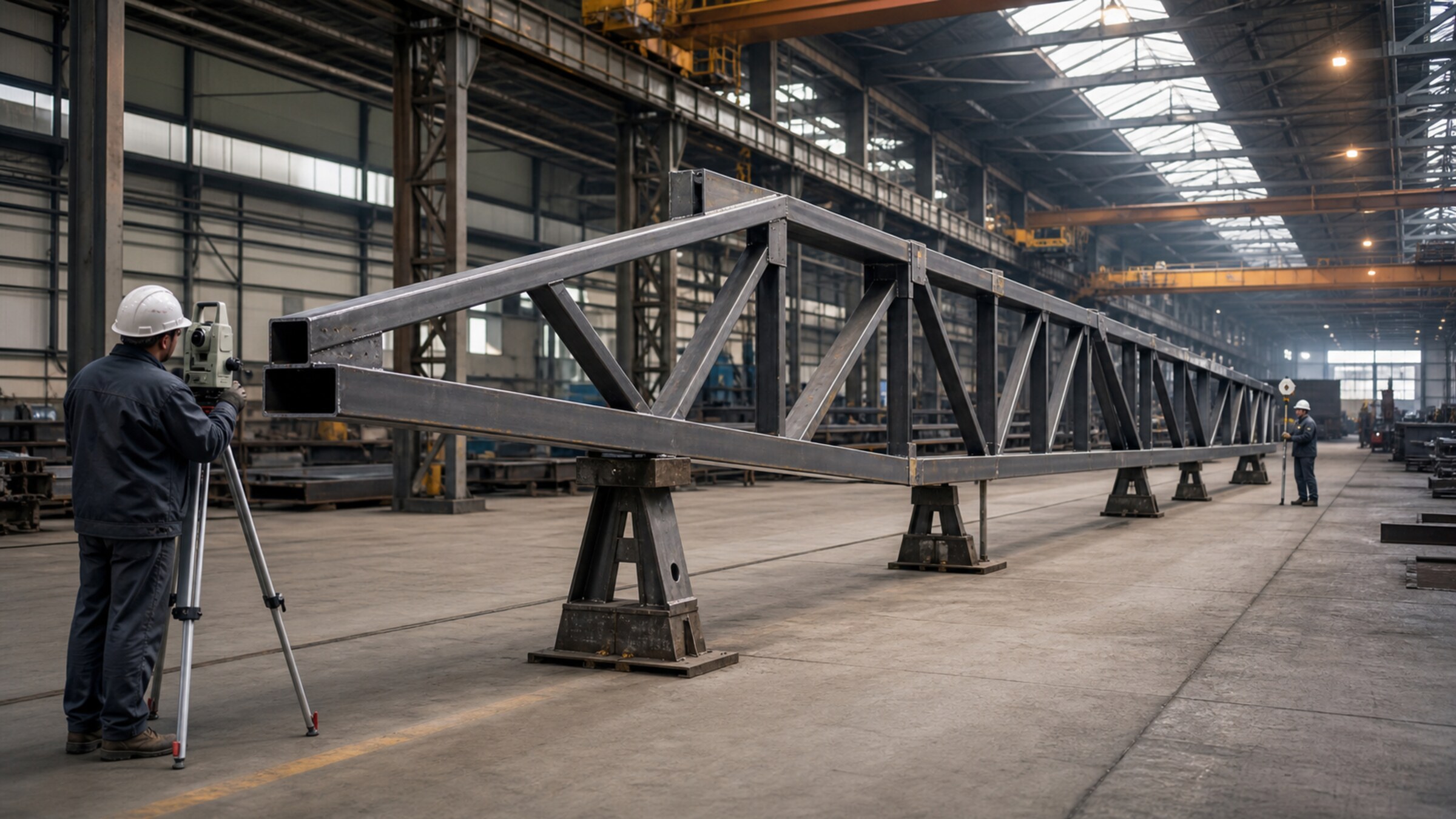

Приёмочная геометрия строится от функциональных баз. Проверяют длину, высоту, положение опор, прямолинейность, прогиб, скручивание, взаимное положение элементов и другие параметры, заданные КМД и применимыми допусками. Случайный набор замеров не подтверждает геометрическую совместимость конструкции.

Как сделать измерения полезными

1. Определить базовые поверхности и точки по чертежу.
2. Выбрать метод и инструмент с достаточной точностью.
3. Учесть устойчивое положение изделия и температурные условия, если они влияют на результат.
4. Записать фактические значения, а не только итоговое «годно».
5. Связать протокол с маркой и ревизией документации.

Для пространственных, крупногабаритных или серийных узлов проект может предусматривать общую либо выборочную контрольную сборку. Её объём устанавливают заранее: какие марки собираются, какие сопряжения проверяются и как фиксируется результат. После разборки взаимное положение деталей сохраняют понятной маркировкой.

Проектный подход к металлическому каркасу раскрыт в разделе технологии металлоконструкций.

Несоответствие должно оставаться управляемым объектом до полного закрытия. Его идентифицируют, описывают фактическое состояние, исключают случайное использование изделия и назначают решение. Возможны исправление по согласованной технологии, повторное изготовление или обоснованное разрешение на использование после инженерной оценки. Последний вариант нельзя подменять устным согласием мастера.

Пакет готовности отправочной марки

Перед выпуском проверяют:

• закрытие замечаний и результаты повторного контроля;
• соответствие маркировки КМД и упаковочной ведомости;
• наличие всех присоединительных деталей и крепежа;
• защиту обработанных и контактных поверхностей;
• транспортные опоры, строповочные указания и устойчивость упаковки;
• документы о материалах, контроле соединений и покрытия;
• комплектность паспортов или иных документов, предусмотренных договором.

Заказчику полезен реестр с единым статусом: «в производстве», «на контроле», «есть открытое несоответствие», «разрешено к отгрузке». Тогда календарный план опирается не на процент цеховой готовности, а на реально комплектные монтажные партии.

Следующий этап — планирование поставки металлоконструкций. Даже качественно изготовленные марки могут создать простой, если отгружены без связанного крепежа, монтажной последовательности или понятной идентификации.

Разрешение на отгрузку — это подтверждение комплектности и закрытого контроля, а не просто освобождение места в цехе.

Базовые требования к изготовлению и приёмке строительных стальных конструкций содержит ГОСТ 23118-2019. Организацию верификации закупленной продукции раскрывает ГОСТ 24297-2013. Проектные требования к стальным конструкциям формируются с учётом СП 16.13330.2017, а состав КМ — по ГОСТ 21.502-2016.

Этот перечень не является универсальной программой контроля. Для конкретного объекта применяются редакции документов, указанные в проектной и договорной основе, а также требования к сварке, защите и специальным условиям эксплуатации.

Что запросить у изготовителя до старта

• схему производственного контроля и перечень контрольных точек;
• порядок прослеживаемости материала;
• перечень записей и протоколов, передаваемых заказчику;
• правила управления изменениями КМД;
• процедуру регистрации и согласования несоответствий;
• состав документации, разрешающей отгрузку.

Если заказчик привлекает независимый контроль, договором определяют право доступа, сроки уведомления о hold points и порядок оформления замечаний. Инспектор проверяет согласованные требования, но не подменяет ответственность изготовителя и разработчика проекта.

Для обсуждения состава контроля применительно к объекту можно связаться с ГКС. До начала производства полезно согласовать не только результат, но и доказательства, которыми этот результат будет подтверждён.
