Контроль монтажа металлоконструкций: чек-лист стройплощадки

Монтажный контроль — это система входных, операционных и приёмочных проверок. Она должна следовать за технологией работ, а не догонять уже закрытые узлы. Основанием служат актуальные КМ и КМД, ППР, документы изготовителя, применимые нормы и условия договора.

Уровни контроля

1. Входной: готовность оснований, комплектность и состояние поступивших конструкций, крепежа и материалов.
2. Операционный: строповка, установка, временное закрепление, выверка, подготовка и выполнение соединений.
3. Приёмочный: геометрия захватки, законченные соединения, защита, закрытие замечаний и исполнительные записи.

Для каждой точки определяют критерий, метод, ответственного и форму фиксации. Общая отметка «монтаж выполнен по проекту» не позволяет установить, какие оси измерялись, какие соединения проверялись и на основании чего разрешили следующий этап.

План проверок заранее сопоставляют с календарным графиком и доступом к узлам, чтобы вызов специалистов и измерительного оборудования не становился неожиданным ограничением работ.

Контрольная запись ценна тогда, когда по ней можно восстановить место, состояние конструкции, применённый критерий и принятое решение.

Порядок должен совпадать с ППР на монтаж металлоконструкций. Если фактическая операция отличается, сначала оценивают и оформляют изменение, а не адаптируют контроль задним числом.

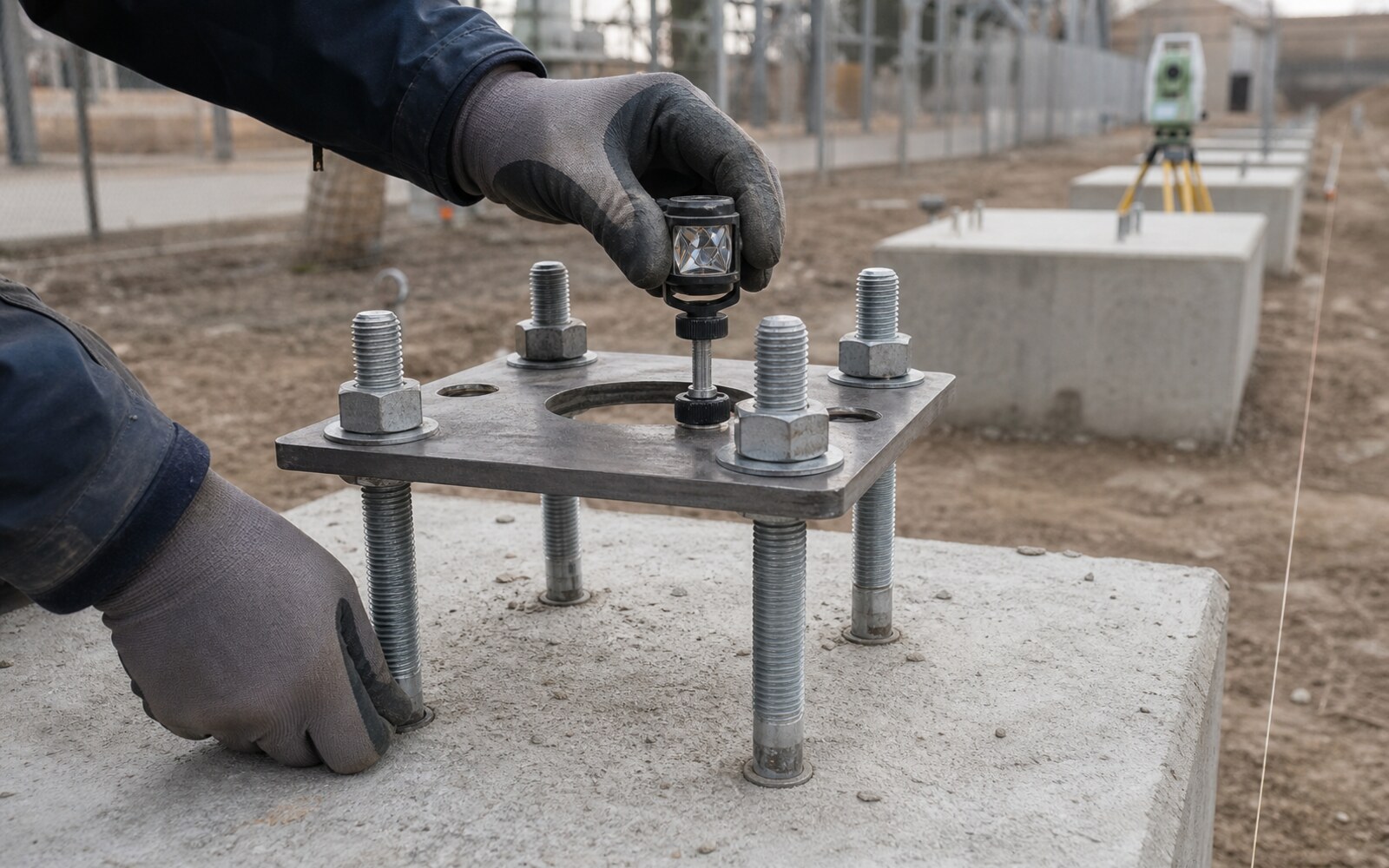

До подачи колонн монтажная организация принимает фронт работ. Проверяют наличие и сохранность геодезической основы, проектное положение фундаментов, отметки опорных поверхностей, расположение и выступание анкерных болтов, состояние резьбы, закладных деталей и ниш. Результаты сопоставляют с КМ и рабочей документацией фундаментов.

Практический порядок

• подтвердить идентификаторы осей и реперов;
• проверить документы на выполненные бетонные и закладные работы;
• выполнить исполнительные измерения в требуемом объёме;
• оценить доступность установки опорных плит, гаек и инструмента;
• зарегистрировать отклонения до мобилизации основного крана;
• защитить принятые точки от повреждения последующими работами.

Измерения выполняют от единой основы. Локальная подгонка каждой колонны к ближайшему анкеру способна накопить систематическое смещение по всему ряду. Допустимость отклонения оценивают по проекту и действующим требованиям, а не по тому, можно ли физически надеть опорную плиту.

Если отверстия не совпадают, запрещено без согласования расширять их газовой резкой, гнуть анкеры или принудительно стягивать опору. Сначала фиксируют фактическую геометрию, оценивают влияние и получают техническое решение.

Проектирование опор и оснований относится к связанным разделам; подход ГКС представлен на странице проектирования фундаментов. Монтажный контроль подтверждает соответствие, но не перепроектирует узел на площадке.

Поступившие конструкции сверяют с упаковочными ведомостями и монтажной очередью. Маркировка должна однозначно соответствовать КМД; элемент без достоверной идентификации не подают в работу. До разгрузки или сразу после неё фиксируют видимые транспортные повреждения и недокомплект.

Что осматривать

У отправочной марки проверяют общую геометрию, отсутствие деформаций и трещин, состояние сварных швов в доступных местах, отверстий, опорных и контактных поверхностей, защитного покрытия и резьбовых деталей. Важно не перепутать допустимые технологические следы с дефектами, поэтому критерии берут из документации, а спорное состояние передают на оценку.

Крепёж принимают по типам, диаметрам, классам и комплектности. Сохраняют идентификацию партий и предусмотренные документы. Болты, гайки и шайбы хранят так, чтобы исключить смешение, загрязнение и коррозию. Для соединений с особыми требованиями проверяют состояние контактных поверхностей до сборки.

Логистический процесс подробно описан в статье о поставке без простоев. На площадке его завершает запись о фактической приёмке и передаче партии в монтаж.

Повреждённую или несоответствующую марку помещают в карантинный статус. Нельзя исправлять её по принципу «чтобы встала» без решения, особенно если затрагиваются сечение, узел, отверстия, сварка или антикоррозионная защита.

Перед подъёмом сверяют марку, массу, точки строповки, ориентацию и готовность места установки. Осматривают приспособления, очищают сопрягаемые поверхности и проверяют, что в зоне нет незапланированных работ. Управление грузом выполняют способом, предусмотренным ППР.

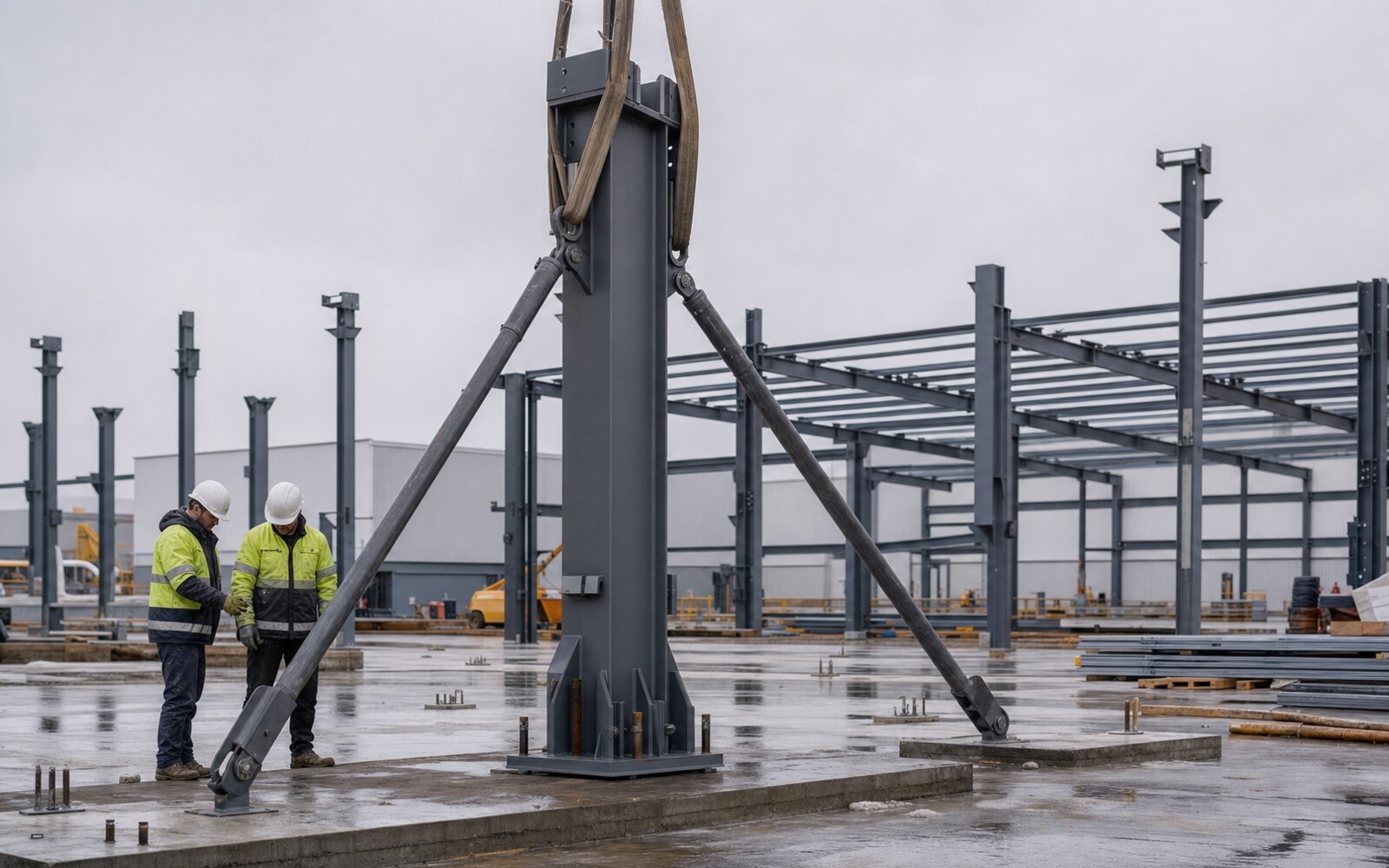

После наведения элемент закрепляют до расстроповки. Число временных болтов, прихваток, расчалок или подкосов и порядок их установки определяются технологией. Устойчивость нельзя оценивать визуально: одиночная колонна или рама может выглядеть неподвижной при спокойной погоде, но не иметь расчётно обоснованного закрепления.

Перед снятием стропов

Ответственный проверяет:

• правильность марки и ориентации;
• опирание и положение относительно осей;
• выполнение предусмотренного временного соединения;
• установку расчалок и анкеров временного крепления;
• отсутствие недопустимой деформации;
• готовность следующей операции без нахождения людей под грузом.

Постоянные и временные связи устанавливают по монтажной последовательности. Снимать временное крепление можно только после достижения критерия, указанного в ППР: завершены конкретные соединения, установлен связевой блок, выполнена выверка и получено разрешение.

Если захватка остаётся на перерыв, проверяют её безопасное состояние и прогнозируемые воздействия. После сильного ветра, удара техникой или изменения раскрепления проводят внеочередной осмотр до продолжения монтажных работ.

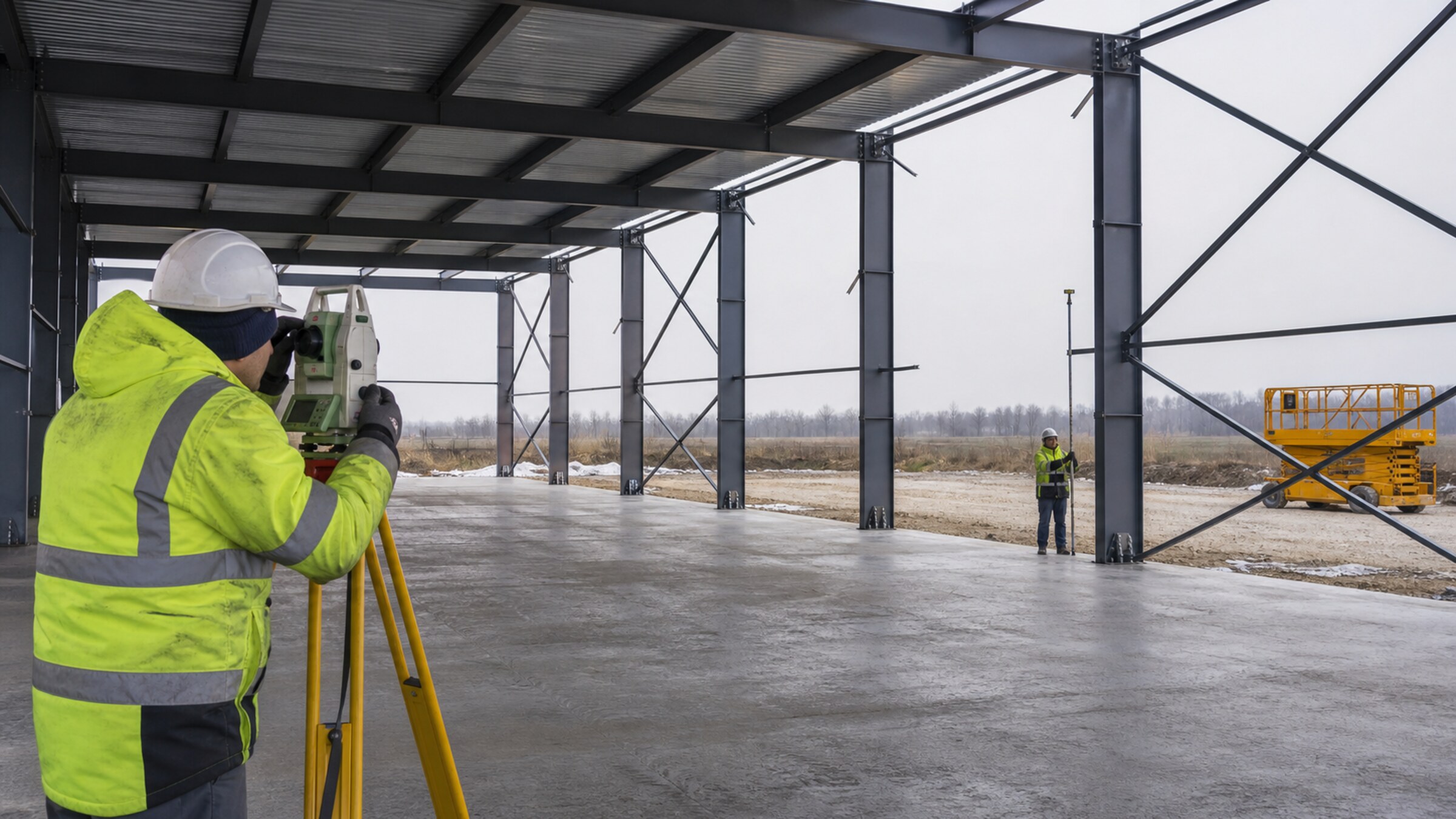

Геодезический контроль ведут поэтапно: после предварительной установки, в процессе выверки и после закрепления, если технология предусматривает возможное смещение. Измеряют параметры, заданные проектом и нормативами: положение осей, отметки, вертикальность, пролёты, взаимное положение опор и другие характеристики конкретной системы.

Не только итоговые координаты

Результат связывают с марками, осями, датой, состоянием соединений и использованной геодезической основой. Это позволяет понять, относится ли измерение к временно закреплённой колонне или уже принятому блоку. При сварке и последовательной затяжке учитывают возможные деформации и при необходимости назначают промежуточные замеры.

Допуски нельзя выбирать по одной привычной таблице без проверки области применения. Проект может устанавливать более строгие требования из-за оборудования, ограждений или сопряжений. С другой стороны, отклонение отдельной точки оценивают в контексте функциональных баз и связанных элементов.

При превышении критерия работу на связанном участке останавливают, фиксируют факт и получают решение. Принудительное стягивание каркаса может перенести напряжения и отклонение в соседний узел, поэтому его нельзя считать универсальным способом выверки.

Контроль начинается до установки болта. Проверяют соответствие крепежа, состояние отверстий и контактных поверхностей, доступность сборки и отсутствие самовольной доработки. Элементы совмещают монтажными приспособлениями; использование болта как инструмента для грубого принудительного стягивания не должно повреждать резьбу и отверстия.

Обычные и высокопрочные соединения

Для соединения контролируют комплектность болт–гайка–шайба, правильность установки, заполнение отверстий и предусмотренную затяжку. Метод подтверждения определяется проектом и принятой технологией. Простая отметка краской может показывать факт операции или положение гайки, но сама по себе не доказывает достигнутое усилие, если требуется его контроль.

Высокопрочные болтовые соединения требуют особого внимания к подготовке контактных поверхностей, хранению комплектов, последовательности и способу натяжения. Не допускают попадания масла, краски или загрязнений на поверхности, для которых проектом задано фрикционное взаимодействие.

Результаты регистрируют по узлам или захваткам так, чтобы их можно было проследить. Перед закрытием соединения настилом или отделкой проверяют доступность всех болтов и устраняют замечания.

Если отверстия не совмещаются, сначала устанавливают причину: заводская геометрия, положение смонтированных элементов, ошибка марки или основания. Рассверливание, прожиг и изменение диаметра выполняют только по согласованному техническому решению. Практика заводской точности раскрыта в статье о контроле изготовления.

Монтажная сварка выполняется в более изменчивых условиях, чем заводская: положение шва, ветер, температура, влажность и ограниченный доступ могут влиять на процесс. Поэтому проверяют готовность рабочего места, защиту зоны, квалификационные требования, материалы и соблюдение технологической документации.

Последовательность проверки

До сварки принимают сборку соединения, геометрию кромок, зазоры, чистоту и временное закрепление. Во время работ контролируют применение установленных материалов, режим и последовательность, если они заданы, а также предотвращение недопустимых деформаций. После сварки выполняют визуальный, измерительный и предусмотренный дополнительный контроль.

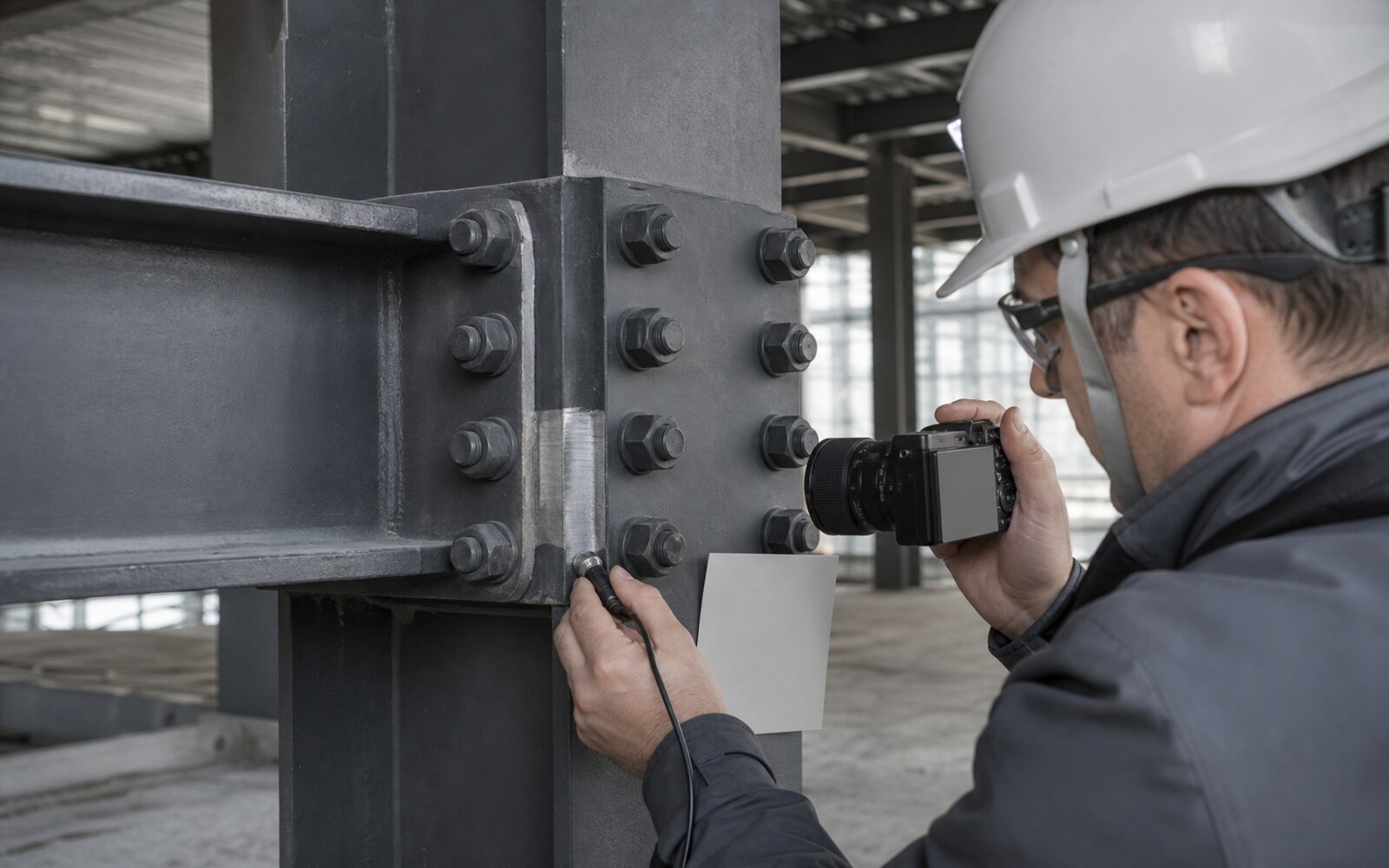

Метод и объём неразрушающего контроля берут из проекта и применимых норм. Универсального процента для всех каркасов не существует. Протокол связывают с конкретным соединением на схеме, а дефект — с процедурой ремонта и повторной проверкой.

Нельзя закрывать шов покрытием до завершения приёмки. Зону ремонта очищают, затем восстанавливают антикоррозионную систему совместимыми материалами по утверждённой технологии. Если сварка выполнялась рядом с заводским покрытием, проверяют не только сам шов, но и термически повреждённую область.

При изменении соединения, добавлении накладки или увеличении шва требуется оценка разработчика. «Усиление на всякий случай» может изменить жёсткость, создать концентрацию напряжений и не является допустимым самостоятельным решением бригады.

После сборки проверяют сохранность заводской защиты, зоны монтажных соединений, кромки и места контакта со стропами или временными приспособлениями. Повреждения очищают и восстанавливают системой, совместимой с проектным покрытием. Просто закрасить участок без подготовки поверхности недостаточно.

Работа с несоответствием

Любое значимое отклонение проходит одинаковый цикл:

1. идентификация марки или узла;
2. фиксация фактического состояния и измерений;
3. ограничение дальнейших операций, если результат может быть скрыт;
4. техническая оценка и согласованное решение;
5. выполнение исправления;
6. повторный контроль и закрытие записи.

Фото полезно как дополнение, но не заменяет размеры, схему и привязку. Формулировка «исправлено по месту» не показывает, что именно было сделано и кто подтвердил допустимость.

Основные риски самовольных действий — подрезка фасонки, увеличение отверстия, замена болта, дополнительная сварка и корректировка опоры. Даже небольшое изменение может затронуть несущую работу, долговечность или возможность последующей приёмки.

После закрытия соединений и защиты данные передают в комплект исполнительной документации. Документы формируют по ходу работ: восстановить точное состояние скрытого узла в конце объекта часто невозможно.

Организацию строительного контроля и взаимодействие участников сверяют с СП 48.13330.2019. Требования к производству и приёмке работ с несущими конструкциями содержатся в СП 70.13330.2012. Специализированные правила монтажа сборных стальных конструкций установлены СП 543.1325800.2024. Для исполнительных геодезических материалов применяется ГОСТ Р 51872-2024.

Конкретный проект может устанавливать дополнительные критерии по оборудованию, ограждениям, огнезащите и эксплуатации. Поэтому перед окончательной приёмкой проверяют не абстрактный набор документов, а матрицу требований объекта:

• все марки и постоянные связи установлены;
• соединения приняты предусмотренными методами;
• геометрия зафиксирована от принятой основы;
• временные элементы сняты либо оставлены по документированному решению;
• опоры и зазоры оформлены в соответствии с проектом;
• повреждения и монтажные зоны покрытия восстановлены;
• несоответствия закрыты;
• исполнительные схемы, журналы, акты и протоколы согласованы между собой.

Получить объектную консультацию можно через контакты ГКС. Финальная приёмка не отменяет пооперационный контроль: она подтверждает, что его результаты собраны в целостное доказательство соответствия.
