ППР на монтаж металлоконструкций: что должно быть внутри

Проект производства работ описывает организацию и технологию выполнения конкретных строительно-монтажных операций. Для стального каркаса он отвечает на практические вопросы: в какой последовательности поступают и устанавливаются марки, где работает кран, чем временно закрепляется конструкция, когда выполняются соединения и как подтверждается качество.

ППР не заменяет КМ и КМД. Он не должен заново выбирать расчётную схему, сечения или принципиальные узлы. Если выбранная технология требует изменить отправочное членение, добавить монтажный стык или перенести связь, вопрос возвращают разработчикам проектной документации. Различие исходных комплектов разобрано в материале о КМ и КМД.

Уровни документации

Состав ППР зависит от объекта, условий строительства и требований договора. Универсальная папка с типовыми схемами может быть основой, но не готовым результатом. На титульных и исходных данных фиксируют объект, участок работ, применённые версии документов, разработчиков, согласования и область действия.

ППР считается рабочим только тогда, когда его схемы можно однозначно выполнить на фактической площадке имеющимися механизмами и оснасткой.

Страница монтажа металлоконструкций описывает услугу ГКС; эта статья помогает оценить содержание рабочего документа до выхода бригады.

ППР невозможно достоверно разработать только по плану каркаса. Нужен комплект сведений о конструкциях, площадке, механизмах, смежных работах и ограничениях. Все данные регистрируют по версиям, чтобы позднее можно было установить, на каком основании выбрана технология.

Проект и поставка

Разработчик получает актуальные КМ и КМД, спецификации, массы и центры тяжести крупных марок, требования к соединениям, покрытиям и временным элементам. План поставки металлоконструкций должен показывать реальные монтажные партии, а не только общий тоннаж.

Площадка

Нужны генеральный план, сведения о подъездах, рельефе, существующих сетях, охранных зонах, несущей способности оснований под механизмы и доступных площадках складирования. Учитывают соседние здания, линии электропередачи, движение людей и транспорта, работу параллельных подрядчиков.

Ресурсы и график

Уточняют фактически доступные краны и подъёмники, оснастку, состав звеньев, режим работ, освещение, погодные ограничения, порядок допуска и производственного контроля. Паспортные характеристики конкретной модели механизма важнее условной записи «автокран требуемой грузоподъёмности».

Если часть информации отсутствует, в ППР нельзя молча подставлять удобное значение. Выпускают перечень блокирующих вопросов либо явно фиксируют допустимое условие, которое проверяется до начала операции.

Строительный генеральный план в составе ППР показывает, как технология размещается в реальной среде. На нём обозначают границы работ, въезды, маршруты транспорта, стоянки механизмов, опасные зоны, места складирования, временные дороги, освещение, бытовую и противопожарную инфраструктуру в требуемом объёме.

Зоны, которые нужно согласовать

• приёмка и разгрузка монтажных партий;
• складирование по очередям с доступом к маркировке;
• укрупнительная сборка, если она предусмотрена;
• стоянки и пути перемещения кранов;
• места работы подъёмников и доступа к соединениям;
• временное хранение крепежа, сварочных и защитных материалов;
• проходы работников и движение сторонней техники.

Расстановка крана должна соответствовать расчётным стоянкам, а не оставаться иллюстративным кругом на генплане. Проверяют основание, уклоны, расстояния до котлованов, сетей и сооружений, возможность выдвижения опор, сборки стрелы и безопасного перемещения груза.

Склад проектируют вокруг монтажного потока. Фермы, колонны и связи укладывают устойчиво, на подготовленные опоры, без риска накопления воды и повреждения покрытия. Элемент первой очереди должен извлекаться без многократной перекладки других марок.

ППР также определяет взаимодействие со смежными работами: готовность фундаментов, обратной засыпки, инженерных проходов и ограждающих конструкций. При изменении фронта работ стройгенплан актуализируют, иначе согласованные безопасные зоны перестают соответствовать фактической площадке.

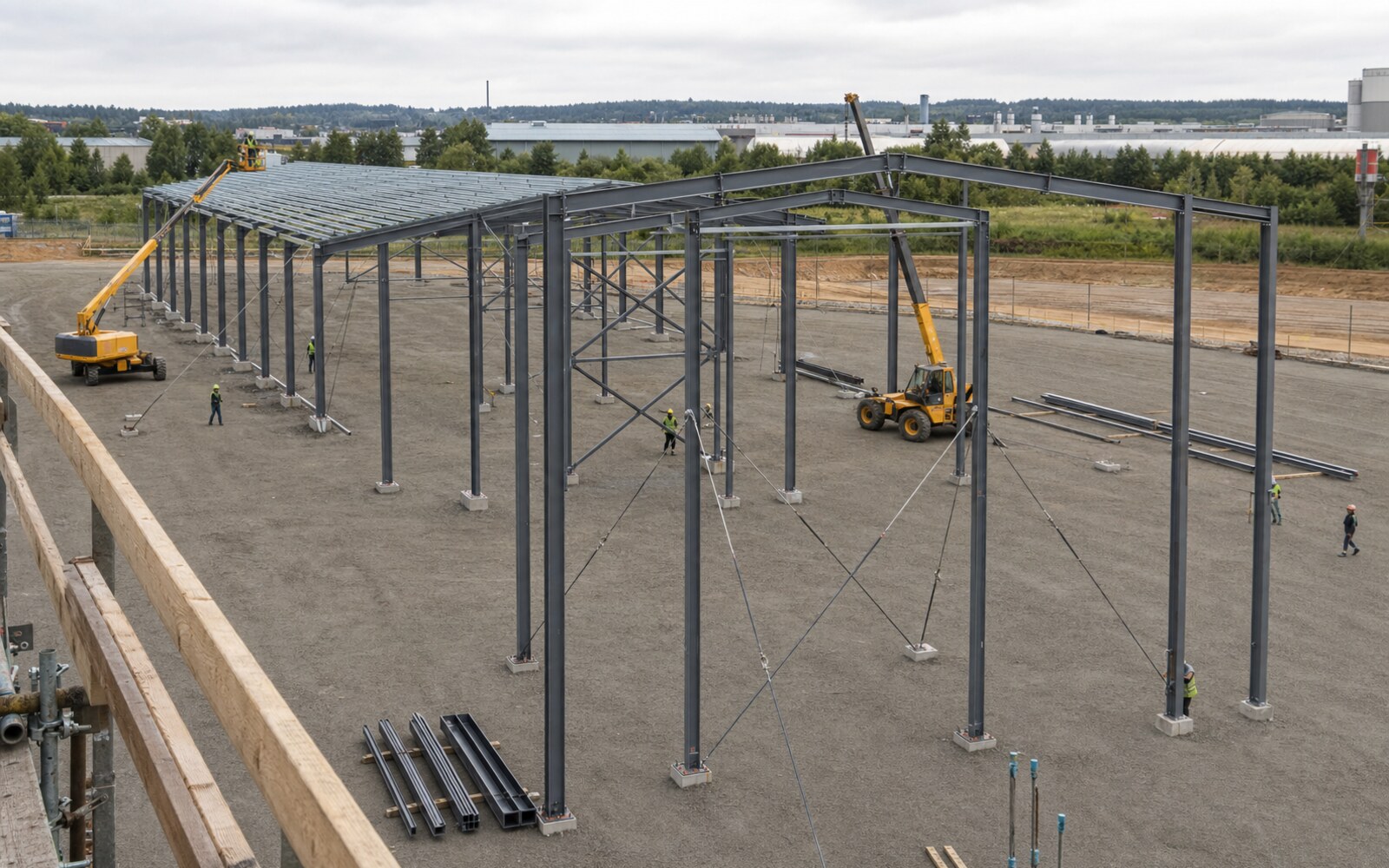

Последовательность показывают не общими словами «колонны — балки — прогоны», а по захваткам и устойчивым монтажным состояниям. Для каждого шага должны быть понятны поступающие марки, точки подачи, временное закрепление, постоянные связи, доступ к соединениям и критерий перехода дальше.

Карта этапа

Для одной захватки удобно указывать:

1. требуемую готовность фундаментов и предыдущих конструкций;
2. состав монтажной партии;
3. порядок строповки, подъёма, наведения и закрепления;
4. временные связи и условия их снятия;
5. выполняемые болтовые или сварные соединения;
6. геодезические измерения и допустимый переход к следующему этапу;
7. опасные зоны и прекращение параллельных работ.

Монтажные схемы маркируют теми же обозначениями, что КМД. Если в ППР используются условные группы, дают однозначную таблицу соответствия. Отдельно показывают укрупнительную сборку, кантование, подъём пространственных блоков и монтаж элементов с неочевидным центром тяжести.

Календарный график увязывают с производительностью, но он не отменяет технологические зависимости. Следующая захватка не начинается, если предыдущая не получила предусмотренную устойчивость и контроль. Ускорение достигается подготовкой комплектных партий и параллельными безопасными потоками, а не пропуском связей.

Общие решения каркаса следует сопоставить со страницей технологии металлоконструкций, но окончательная последовательность всегда проектная и объектная.

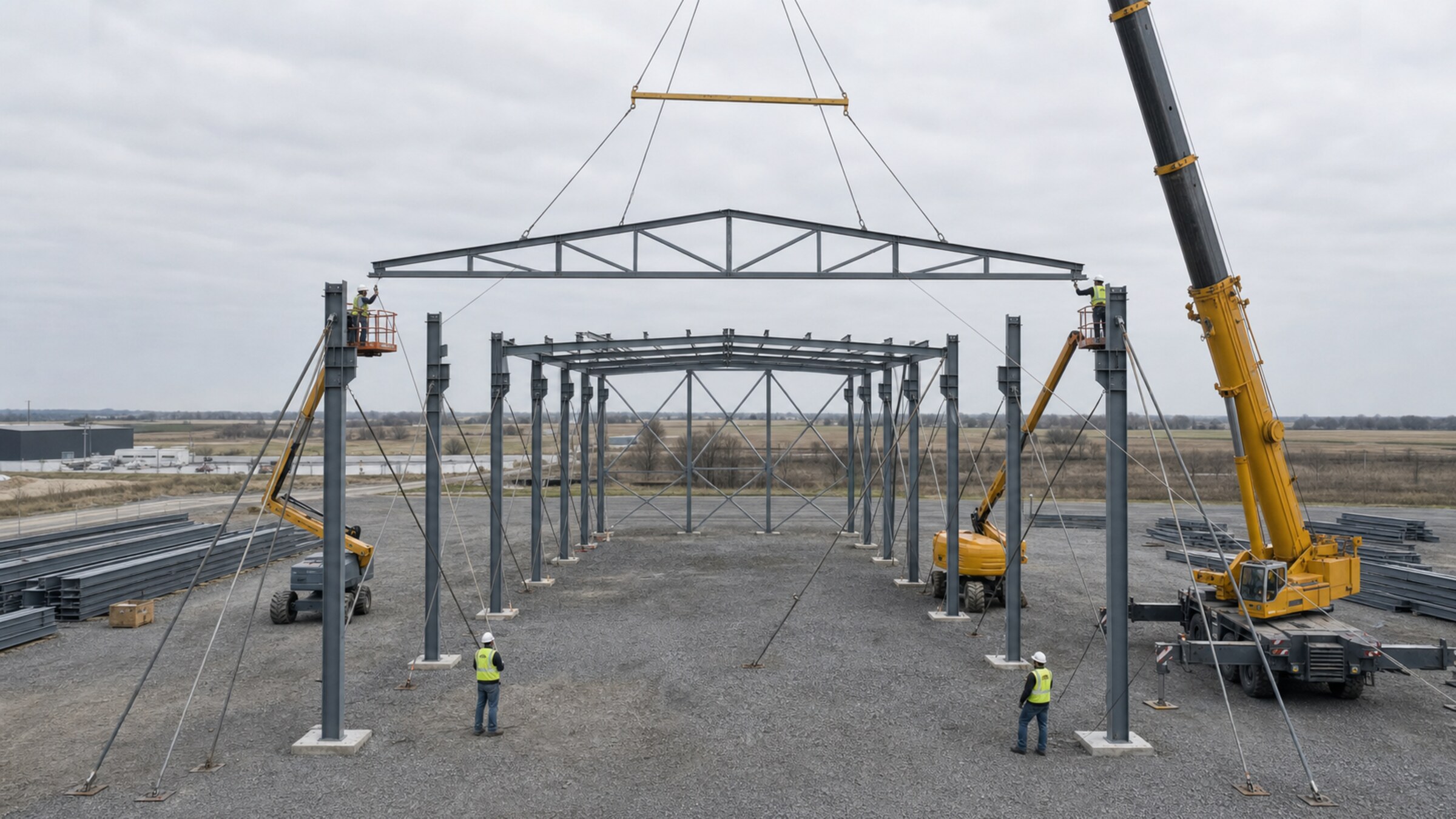

Кран подбирают по наиболее неблагоприятным операциям с учётом не только массы груза, но и грузозахватных приспособлений, рабочего радиуса, высоты подъёма и конфигурации стрелы. Характеристики сверяют с документацией конкретного механизма. Номинальная максимальная грузоподъёмность крана не является допустимой массой на любом вылете.

Что показывает рабочая схема

• стоянку и положение опор;
• траекторию подачи груза;
• массу элемента и оснастки;
• требуемый вылет и высоту;
• точки и схему строповки;
• применение траверс, оттяжек и временного усиления;
• положение монтажников при наведении;
• границы опасной зоны и ограничения совмещённых работ.

Для длинных, гибких или пространственных марок оценивают поведение при отрыве, кантовании и развороте. Точки строповки выбирают по проектным или согласованным данным. Случайное зацепление за отверстия и фасонки может перегрузить локальный участок или деформировать элемент.

В ППР предусматривают действия при потере связи, ухудшении видимости, ветровых и иных погодных условиях. Предельные параметры берут из требований к механизму, оснастке, конструкции и технологии, а не задают одной цифрой для всех операций.

Если фактический кран заменён, проверяют все связанные схемы. Запись «аналогичный» недостаточна: могут отличаться грузовая характеристика, база опор, габарит и требования к основанию. Изменение оформляют до выполнения подъёма.

Проектная устойчивость завершённого здания не означает устойчивость одиночной колонны, пары рам или незамкнутого блока во время монтажа. ППР должен показывать расчётно и конструктивно обоснованный путь от первого элемента до рабочей системы постоянных связей.

Что фиксируют

Для каждого промежуточного состояния указывают временные расчалки, подкосы, кондукторы или распорки, места их крепления и условия снятия. Основания и анкеры временных устройств должны воспринимать предусмотренные воздействия. Запрещено считать временной связью случайно прихваченный прогон, если его работа не определена технологией.

Условия снятия формулируют проверяемо: установлены конкретные постоянные связи, выполнены соединения, достигнуто предусмотренное состояние, закрыт геодезический контроль. Формулировка «после достаточного закрепления» оставляет решение без критерия.

Особое внимание уделяют:

• высоким отдельно стоящим колоннам;
• фермам до установки связевого блока и прогонов;
• рамам с шарнирными монтажными соединениями;
• пространственным блокам при кантовании и подъёме;
• перерывам между сменами и ожидаемому изменению погоды.

При вынужденной остановке бригада должна знать безопасное состояние, в котором можно оставить захватку. Осмотр после сильного ветра, удара техникой или изменения временного крепления оформляют до возобновления работ.

Решения ППР не должны самовольно изменять расчётную работу металлического каркаса; спорные узлы согласуют с проектировщиком.

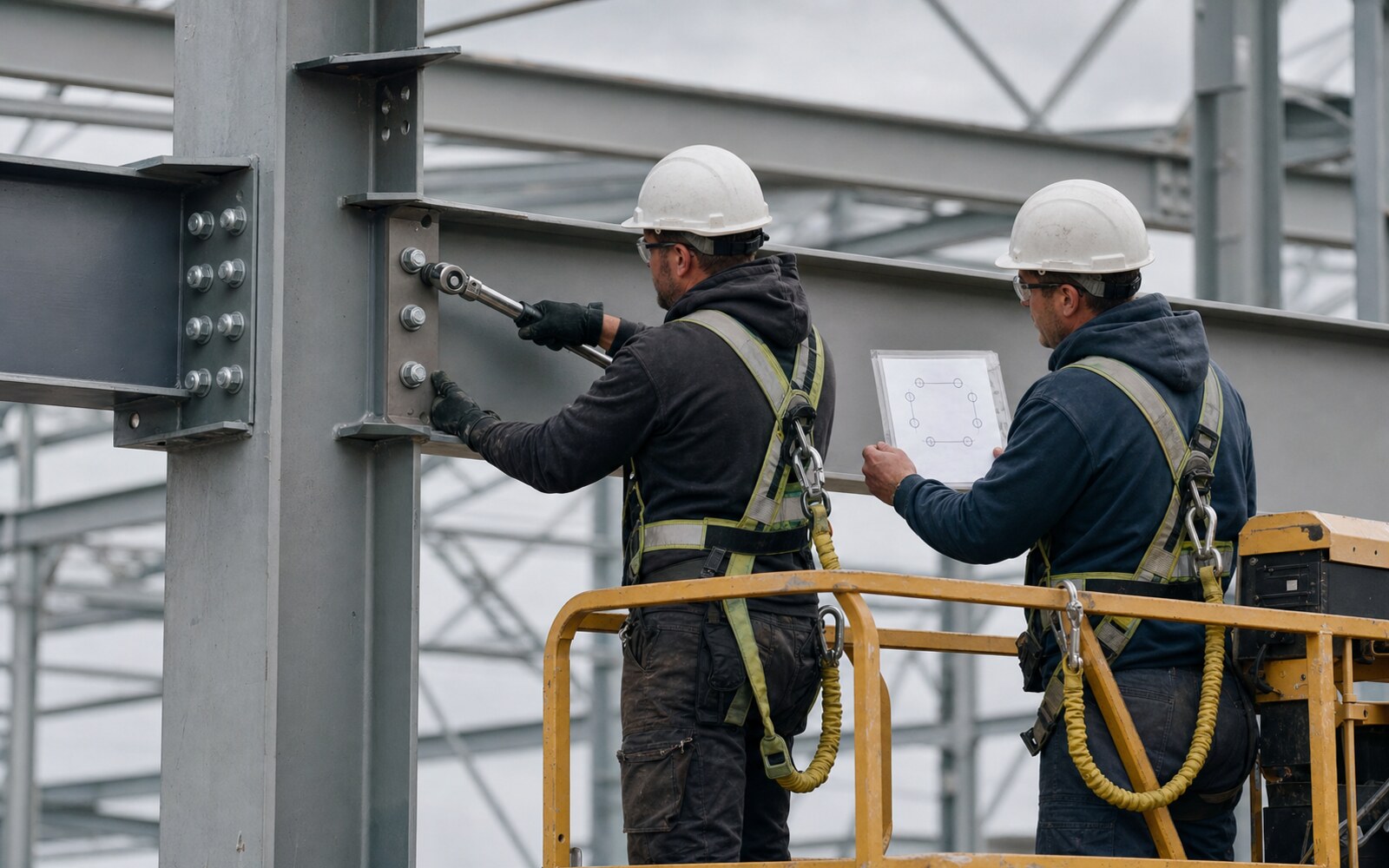

ППР описывает технологическую последовательность выполнения соединений и геодезической выверки. Нужно определить, какие болты устанавливаются временно, когда выполняется проектная затяжка, как контролируется положение элементов и на каком этапе разрешена сварка или замоноличивание опор.

Болтовые соединения

Указывают порядок комплектования и входного контроля крепежа, подготовку контактных поверхностей, последовательность установки и предусмотренный метод затяжки. Для высокопрочных соединений особенно важно исключить загрязнение подготовленных поверхностей и смешение комплектов. Фактический контроль выполняют по проекту и применимой технологии.

Сварные соединения

Определяют подготовку кромок, сборку, доступ и положение сварки, требования к материалам и условиям выполнения, последовательность швов и предусмотренный контроль. Если заводское покрытие мешает соединению, задают границы удаления и последующее восстановление защиты.

Геодезическая выверка

Схема показывает исходную разбивочную основу, контролируемые оси и отметки, точки измерения и формы записей. Выверка должна учитывать последовательность затяжки и сварочные деформации. Фиксировать положение только после закрытия всех узлов поздно: причины отклонения уже трудно разделить.

Критерии качества далее раскрываются в статье о контроле монтажа металлоконструкций. ППР устанавливает порядок, но не заменяет проектные допуски и исполнительные записи.

Контроль в ППР размещают внутри технологии, а не отдельным приложением в конце. После каждой значимой операции указывают, кто проверяет результат, по какому документу, что фиксируется и какое условие разрешает продолжение. Скрываемые работы принимают до того, как доступ к ним будет закрыт.

Контрольные точки монтажа

Безопасность конкретизируют через способы доступа, ограждения, страховочные системы, подмости, подъёмники, зоны падающих предметов и взаимодействие с краном. СИЗ перечисляют вместе с технологическими мерами, но не используют как замену устойчивым рабочим местам и исключению опасного совмещения.

В ППР приводят формы или ссылки на журналы, акты, схемы и протоколы, предусмотренные проектом и договором. Состав итогового комплекта разобран в материале об исполнительной документации.

Перед началом смены изменения в условиях доводят до исполнителей. Если фактическая технология расходится с ППР, работу останавливают в безопасном состоянии и оформляют корректировку, а не исправляют документ задним числом.

Организационные требования к строительству содержит СП 48.13330.2019. Требования к несущим и ограждающим конструкциям при производстве работ следует проверять по СП 70.13330.2012. Для монтажа сборных стальных конструкций действует СП 543.1325800.2024. Конкретный перечень документов дополняется требованиями проекта, безопасности работ, применяемых механизмов и договора.

Перед утверждением ППР полезно провести совместный разбор с проектировщиком, монтажной организацией, заводом и ответственными площадки:

1. версии КМ, КМД и исходных планов совпадают;
2. массы, членение и монтажные марки подтверждены;
3. поставка разбита по устойчивым захваткам;
4. площадка и крановые стоянки обследованы;
5. подъёмы проверены по фактическим механизмам;
6. временные связи и условия их снятия определены;
7. соединения и восстановление покрытия технологически описаны;
8. контрольные точки и формы записей назначены;
9. изменения и аварийные остановки имеют понятный порядок.

ППР должен быть доступен руководителям и исполнителям в актуальной версии. Для обсуждения технологии объекта можно обратиться в ГКС. Итоговая проверка проводится по фактическим условиям до мобилизации, а затем повторяется при существенном изменении механизма, последовательности или фронта работ.
