Коротко
Что важно запомнить
- Состав комплекта определяют до начала работ по проекту, договору, фактическим операциям и применимым требованиям.
- Каждая запись должна связывать конструкцию, место, дату, участников, версию документации и результат контроля.
- Акты и исполнительные схемы оформляют до закрытия доступа к узлам, а не восстанавливают по фотографиям перед сдачей.
- Изменения и несоответствия включают в сквозной реестр с согласованным решением и подтверждением повторного контроля.
- Финальная проверка сопоставляет документы между собой: марки, оси, даты, протоколы и статусы должны совпадать.
Что подтверждает исполнительная документация
Исполнительная документация фиксирует фактическое выполнение работ и результаты контроля. Для металлического каркаса она должна позволять проследить путь от принятого основания и конкретной отправочной марки до законченного соединения, исполнительного положения и приёмки конструкции.
Это не архив «для сдачи», а рабочий элемент строительного контроля. Документ нужен в тот момент, когда результат ещё доступен проверке. После установки настила, ограждений, огнезащиты или отделки восстановить геометрию контактной поверхности и состояние скрытого соединения может быть невозможно.
Четыре вопроса к любой записи
- Что проверено: марка, узел, ось, захватка или вид работ.
- На каком основании: КМ, КМД, ППР и их актуальные ревизии.
- Какой результат: измерения, критерии, протоколы и замечания.
- Кто и когда подтвердил: участники и дата фактической проверки.
Состав документов зависит от проекта, договора, формы строительного контроля и реально выполненных операций. Нельзя обещать универсальный перечень для любого объекта. Если нет монтажной сварки, соответствующие протоколы не создают формально; если предусмотрены высокопрочные болтовые соединения или специальные покрытия, комплект дополняют доказательствами именно этих процессов.
Статья о контроле монтажа раскрывает сами проверки, а здесь рассматривается их документальная прослеживаемость.
Матрица документов до начала работ
Комплектность проще обеспечить, если до мобилизации составить матрицу «операция — контроль — документ — ответственный — срок». Её формируют по КМ, КМД, ППР, графику и требованиям заказчика. Матрица помогает увидеть документы, для которых потребуется приглашение другого участника или лаборатории.
Пример структуры матрицы
| Операция | Подтверждение | Момент оформления |
|---|---|---|
| Приёмка оснований | Исполнительная схема, акт или запись по принятому порядку | До установки колонн |
| Входной контроль марок | Журнал, ведомость, документы изготовителя | При поступлении |
| Скрываемое соединение | Акт, схема, связанные протоколы | До закрытия доступа |
| Геодезическая выверка | Исполнительная схема | После закрепления предусмотренного этапа |
| Восстановление защиты | Запись и результаты контроля | До последующего покрытия или закрытия |
Названия и формы сверяют с применимыми требованиями и правилами электронного или бумажного документооборота объекта. Важно не механически копировать перечень прошлого проекта: состав скрываемых работ, ответственных конструкций и контрольных процедур может отличаться.
Матрицу связывают с монтажными захватками. Тогда диспетчер видит не общий процент «ИД готова», а конкретные открытые позиции, которые блокируют закрытие участка. Ответственный за комплект проверяет сроки вызова участников и поступление лабораторных протоколов.
ППР на монтаж металлоконструкций должен содержать контрольные точки и ссылки на применяемые записи. Расхождение между ППР и матрицей устраняют до начала работ.
Исходные и входные документы
Исполнительный комплект начинается с основания, по которому велись работы. Сохраняют реестр актуальных КМ, КМД, ППР, согласованных технических решений и изменений. Если на разных захватках применялись разные ревизии, это отражают явно; простая папка с последней версией не показывает историю фактического монтажа.
Документы изготовителя и поставки
При поступлении конструкций регистрируют сопроводительные документы, упаковочные ведомости, марки и результаты входного контроля. Документы о качестве материалов и изделий включают в комплект или дают на них однозначные ссылки в соответствии с принятой структурой. Важно не дублировать файлы без связи с фактическими партиями.
По крепежу, сварочным и защитным материалам сохраняют сведения, предусмотренные проектом, технологией и договором. Если идентификация партии важна для протокола, она должна сохраняться от склада до конкретной записи о выполнении.
Статья о заводском контроле объясняет происхождение части сопроводительных данных, а материал о планировании поставки — связь маркировки с монтажными партиями.
До начала монтажа также оформляют приёмку геодезической основы, фундаментов, анкеров и опорных поверхностей в объёме, установленном объектом. Фактические отклонения и согласованные решения включают в общий реестр, чтобы позднее они не выглядели как необъяснимая особенность положения колонн.

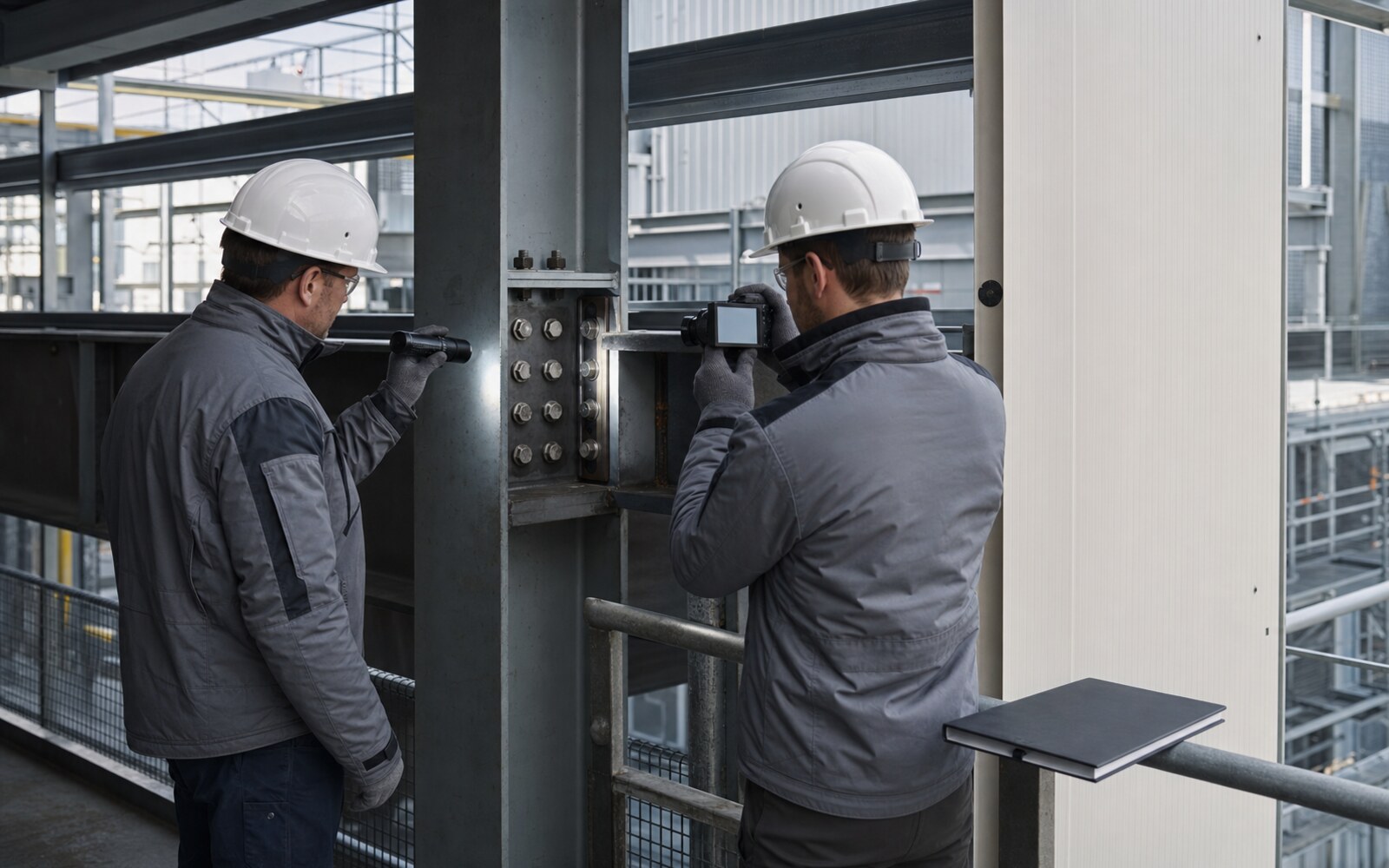

Акты скрытых работ и ответственных конструкций
Необходимость и вид акта определяют по характеру работ и применимым требованиям. Ключевой принцип один: проверка выполняется до того, как результат станет недоступен без разборки или повреждения последующих слоёв.
Что связывают в акте
- точное место и границы предъявляемого участка;
- проектные документы и ревизии;
- фактически выполненные работы;
- применённые материалы и конструкции, когда это требуется;
- результаты измерений, схемы, журналы и протоколы;
- замечания, сведения об их закрытии и разрешение следующего этапа;
- участников проверки и дату.
Акт не должен подменять приложения. Формула «соответствует проекту» без исполнительной схемы или протокола малоинформативна, если соответствие подтверждается измерениями. Одновременно не следует перегружать акт копированием всех данных: применяют однозначные ссылки на управляемые документы.
Перечень ответственных конструкций и участков приёмки определяют применительно к проекту. Для каркаса это могут быть законченные захватки, связевые блоки, соединения или иные конструктивные части. Границы должны соответствовать реальной монтажной последовательности, чтобы участники могли осмотреть результат.
Подпись подтверждает проведённую проверку, а не компенсирует отсутствие доступа к уже закрытому узлу.
График вызова участников встраивают в строительство и монтаж, иначе формальное ожидание акта способно остановить готовую захватку.
Журналы, соединения и протоколы контроля
Журнал отражает ход работ последовательно, а протокол подтверждает результат конкретного контроля. Эти документы должны согласовываться по датам, местам, маркам и ответственным. Протокол проверки соединения не может относиться к захватке, которая по общему журналу ещё не была смонтирована.
Записи по болтовым соединениям
Состав сведений зависит от типа соединения и принятой технологии. Фиксируют применённый крепёж, подготовку и предусмотренный способ затяжки или контроля, результаты и привязку к узлам. Для высокопрочных соединений особенно важны прослеживаемость комплектов и состояние контактных поверхностей.
Записи по монтажной сварке
Журнал и схемы связывают исполнителей, соединения, применённую технологию, условия и результаты контроля. Протоколы неразрушающих методов содержат однозначную привязку. При ремонте сохраняют первоначальное несоответствие, решение, повторную проверку и итоговый статус.
Защитные покрытия
Если на площадке восстанавливают или наносят покрытие, фиксируют подготовку поверхности, применённые материалы, условия и предусмотренные измерения. Запись «подкрашено» не подтверждает восстановление проектной системы защиты.
Документы оформляют фактическими исполнителями и уполномоченными участниками в установленном порядке. Не следует заранее заполнять результаты или переносить подписи между однотипными узлами. Серийность позволяет использовать структурированные формы, но каждый предъявляемый участок остаётся идентифицированным.

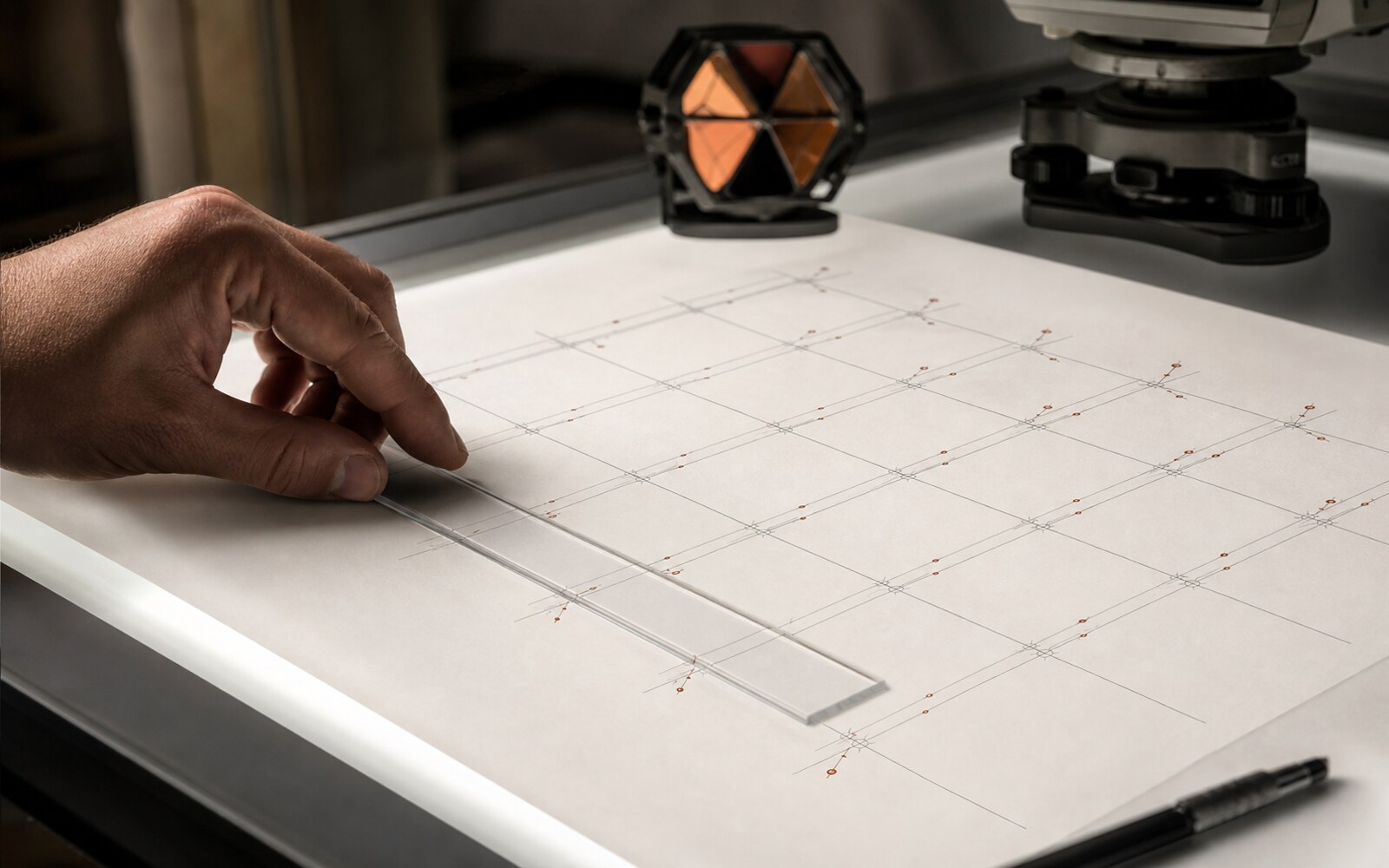

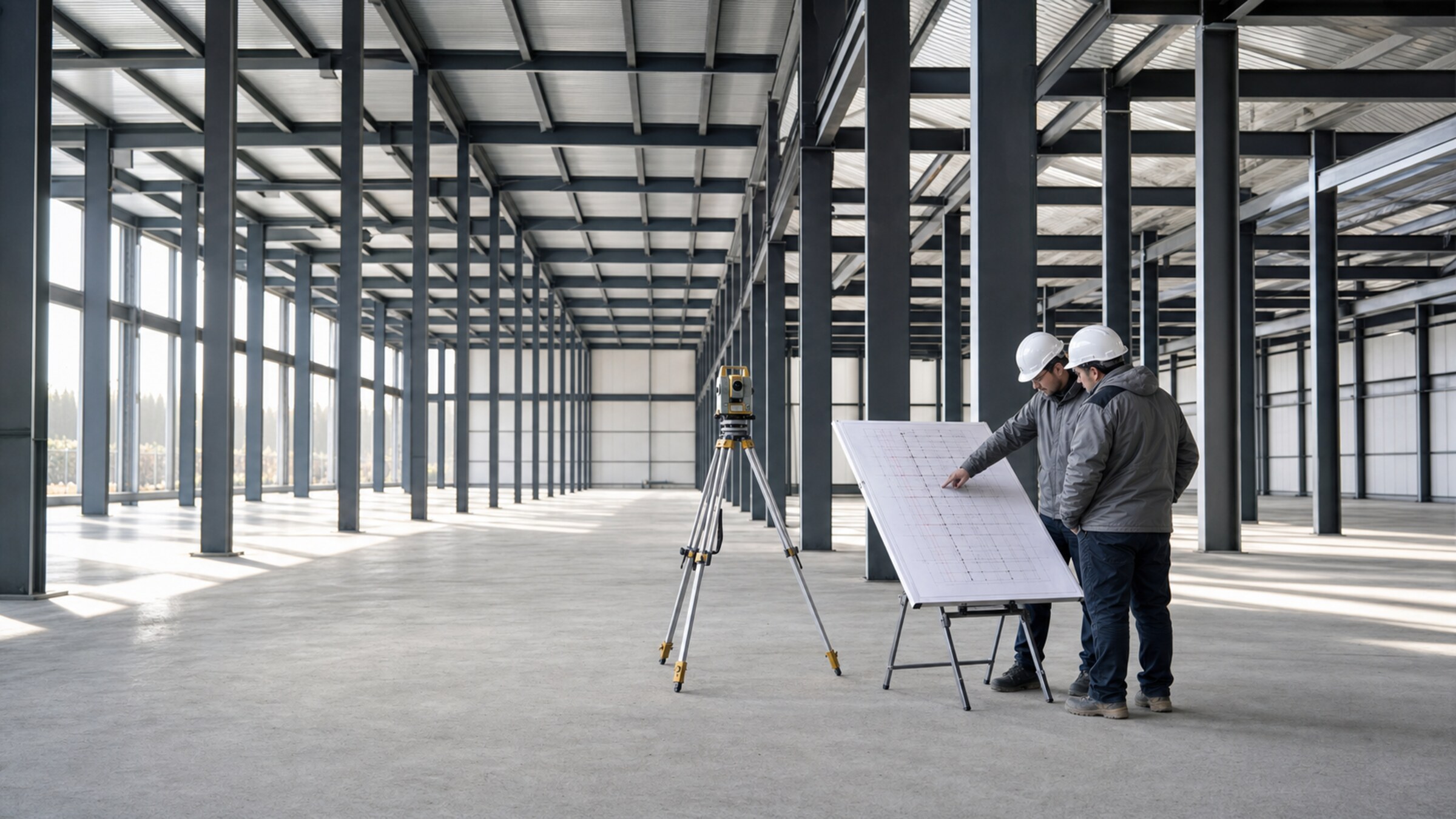

Исполнительные геодезические схемы
Исполнительная схема показывает фактическое положение конструкций относительно проектной и геодезической основы. Для металлического каркаса она может фиксировать оси колонн, отметки опор, вертикальность, положение подкрановых путей, ферм или других элементов — конкретный набор определяется проектом и программой контроля.
Требования к читаемости
На схеме должны быть понятны объект и участок, система координат и высот, проектные значения, фактические данные или отклонения, точки измерений, дата и стадия закрепления конструкций. Обозначения согласуют с КМ и КМД. Сводная схема без идентификации отдельных осей или марок затрудняет проверку.
Измерения выполняют от принятой основы средствами и методами, обеспечивающими требуемую точность. Исходные полевые данные хранят в принятом порядке, чтобы результат можно было проверить. Если схема корректируется, сохраняют управление версиями и основание изменения.
| Проверка схемы | Контрольный вопрос |
|---|---|
| Основа | От каких пунктов и реперов выполнены измерения |
| Стадия | До или после постоянного закрепления получены данные |
| Полнота | Все ли проектные контролируемые параметры отражены |
| Согласованность | Совпадают ли оси, марки и даты с актами |
Правила выполнения исполнительной геодезической документации следует сверять с актуальным ГОСТ Р 51872-2024. Схема является измерительным документом, а не декоративной копией проектного плана.
Изменения, несоответствия и ремонт
Исполнительный комплект не должен скрывать отклонения от первоначальной документации. Его задача — показать законный и технически обоснованный путь изменения: обнаруженный факт, оценку, согласованное решение, выполнение и повторную приёмку.
Сквозной реестр
Для каждого случая фиксируют номер, место, связанную марку или узел, описание, фотографии и измерения при необходимости, ответственного за решение, ссылку на согласование и итоговый статус. Ревизия технического решения должна быть связана с КМ, КМД, ППР и исполнительной схемой, если изменение влияет на них.
Типичные случаи:
- несовпадение анкеров и опорной плиты;
- изменение или восстановление отверстия;
- замена крепежа или материала;
- ремонт монтажного сварного шва;
- установка дополнительной накладки;
- отклонение геометрии;
- повреждение и восстановление покрытия.
Устное разрешение, переписка без идентификации узла или пометка на распечатке не обеспечивают устойчивую прослеживаемость. Форму согласования определяет документооборот объекта, но решение должно исходить от уполномоченной стороны и быть доступно всем затронутым участникам.
После исправления проводят тот контроль, который подтверждает результат. В реестре нельзя закрывать позицию только по факту выполнения работ. Принцип управления несоответствиями подробно связан с контролем монтажа металлоконструкций.
Комплектование и цифровой документооборот
Финальный комплект строят по единому реестру, а не по случайной структуре папок разных подрядчиков. Иерархию удобно привязать к видам документов и монтажным участкам. Каждому файлу дают стабильное обозначение, ревизию и статус, а ссылки из актов и журналов должны открывать именно утверждённую версию.
Проверка взаимной согласованности
Перед передачей выполняют сквозную сверку:
- все акты присутствуют по матрице и имеют приложения;
- марки и оси совпадают с КМД и исполнительными схемами;
- даты соответствуют последовательности общего и специальных журналов;
- протоколы относятся к указанным соединениям;
- технические решения отражены во всех затронутых документах;
- замечания имеют закрытый статус и подтверждение повторной проверки;
- отсутствуют дубликаты с разными результатами без ясной ревизии.
Электронный документооборот облегчает поиск и согласование, но не исправляет плохую идентификацию. Название акт_финал_новый2.pdf не является управлением версиями. Права подписи, форматы, электронные подписи и правила передачи устанавливают до начала работ в соответствии с применимым порядком объекта.
Резервное хранение и доступ организуют так, чтобы участники пользовались актуальными данными и не теряли историю. Конфиденциальные и персональные сведения не распространяют шире необходимого круга.
После сборки полезно провести выборочную трассировку: взять одну колонну или узел и пройти от поставки до исполнительной схемы. Если связь разрывается, пакет ещё не готов.
Нормативная основа и итоговый аудит
Общие требования к исполнительной документации и порядку её ведения следует проверять по действующему приказу Минстроя России № 344/пр и применимым изменениям. Организацию строительства раскрывает СП 48.13330.2019, производство и приёмку работ — СП 70.13330.2012, монтаж сборных стальных конструкций — СП 543.1325800.2024, исполнительную геодезию — ГОСТ Р 51872-2024.
Перед передачей заказчику итоговый аудит отвечает на вопросы:
- соответствует ли комплект утверждённой матрице;
- охвачены ли все фактические виды работ;
- приняты ли скрытые работы до их закрытия;
- связаны ли схемы и протоколы с конкретными узлами;
- отражены ли все изменения и ремонты;
- закрыты ли замечания;
- совпадают ли бумажные и электронные статусы;
- определено ли место хранения оригиналов.
Нормативные формы и состав уточняют по редакциям, применимым к объекту, договору и принятой схеме строительного контроля. Эта статья не заменяет объектный перечень. Для его подготовки можно связаться с ГКС: правильная организация начинается вместе с ППР и графиком, а не после завершения монтажа.
