Поставка металлоконструкций без простоев: маркировка и очередность

Поставка — это связующий процесс между проектированием, заводом и монтажом. Если управлять только транспортом, можно привезти качественные конструкции вовремя и всё равно остановить кран: в партии не окажется связей, крепежа или элемента, без которого каркас нельзя безопасно раскрепить.

Три взаимосвязанных плана

1. Производственный: когда готова каждая отправочная марка и закрыт её контроль.
2. Монтажный: в какой последовательности собираются ячейки, что обеспечивает устойчивость и какие ресурсы нужны.
3. Логистический: как сгруппировать, погрузить, перевезти, принять и разместить элементы без лишних перекладок.

Эти планы ведут по единым идентификаторам марок и версиям КМД. Процент готовности металла сам по себе мало информативен. Для площадки важнее готовность комплектной монтажной партии: основных элементов, временных и постоянных связей, крепежа, опорных деталей и документов.

Услуга производства металлоконструкций включает изготовление, но логистический сценарий необходимо согласовать применительно к объекту.

План поставки строят на актуальных КМД, календарном графике и ППР. Из документов должно быть понятно, какие элементы образуют монтажную ячейку, чем обеспечивается её устойчивость, когда устанавливаются связи, настилы, лестницы и ограждающие конструкции. Если очередность ещё не разработана, завод не может обоснованно сформировать партии «точно к монтажу».

Что подтверждает площадка

• готовность фундаментов, закладных деталей и подъездов;
• доступность зон разгрузки и временного хранения;
• грузоподъёмность и рабочие зоны кранов;
• допустимый запас конструкций на площадке;
• сменность и производительность монтажной команды;
• ограничения по времени въезда и движению транспорта.

Завод, в свою очередь, предоставляет реестр отправочных марок с массой, габаритами, статусом контроля и принадлежностью к очереди. Сведения должны обновляться при изменениях документации. Если марка заменена новой ревизией, старый идентификатор нельзя оставлять в отгрузочной ведомости без ясного статуса.

Статья о КМ и КМД объясняет, почему отправочное членение нельзя отделить от производства и монтажа. Рабочая группа проверяет не только вместимость автомобиля, но и возможность безопасно поднять элемент, выполнить соединение и сохранить устойчивость собранной части.

Хорошая партия заканчивается не у ворот завода, а установленной и закреплённой монтажной ячейкой.

Габариты и масса отправочной марки должны соответствовать возможностям транспорта, погрузочной техники, маршрута и монтажного крана. Эта проверка выполняется до выпуска КМД: позднее дробление готового элемента создаёт новые соединения и требует проектной оценки.

Параметры транспортной схемы

Для каждой крупной марки учитывают длину, ширину, высоту в транспортном положении, массу, положение центра тяжести, точки опирания и возможность надёжного крепления. Проверяют, не повреждаются ли выступающие детали, фасонки, обработанные поверхности и покрытие. Пространственные элементы оценивают на устойчивость при подъёме, движении и торможении.

Маршрут анализируют по допустимым габаритам и массе, радиусам поворота, высотным ограничениям, состоянию подъездов и возможности маневрирования у площадки. Необходимые разрешения и согласования определяет перевозчик в соответствии с фактическими параметрами транспортного средства и груза. Универсальную схему нельзя переносить между объектами без проверки.

Отдельно согласуют временные транспортные элементы: распорки, стяжки, опоры и защитные рамки. На чертеже или в инструкции должно быть понятно, какие из них снимаются до подъёма, а какие сохраняются до определённого этапа. Случайное удаление транспортной связи способно повредить геометрию марки.

Если габариты требуют специальной перевозки, решение сравнивают с альтернативным членением ещё на этапе проектирования металлоконструкций, учитывая дополнительные монтажные соединения и контроль.

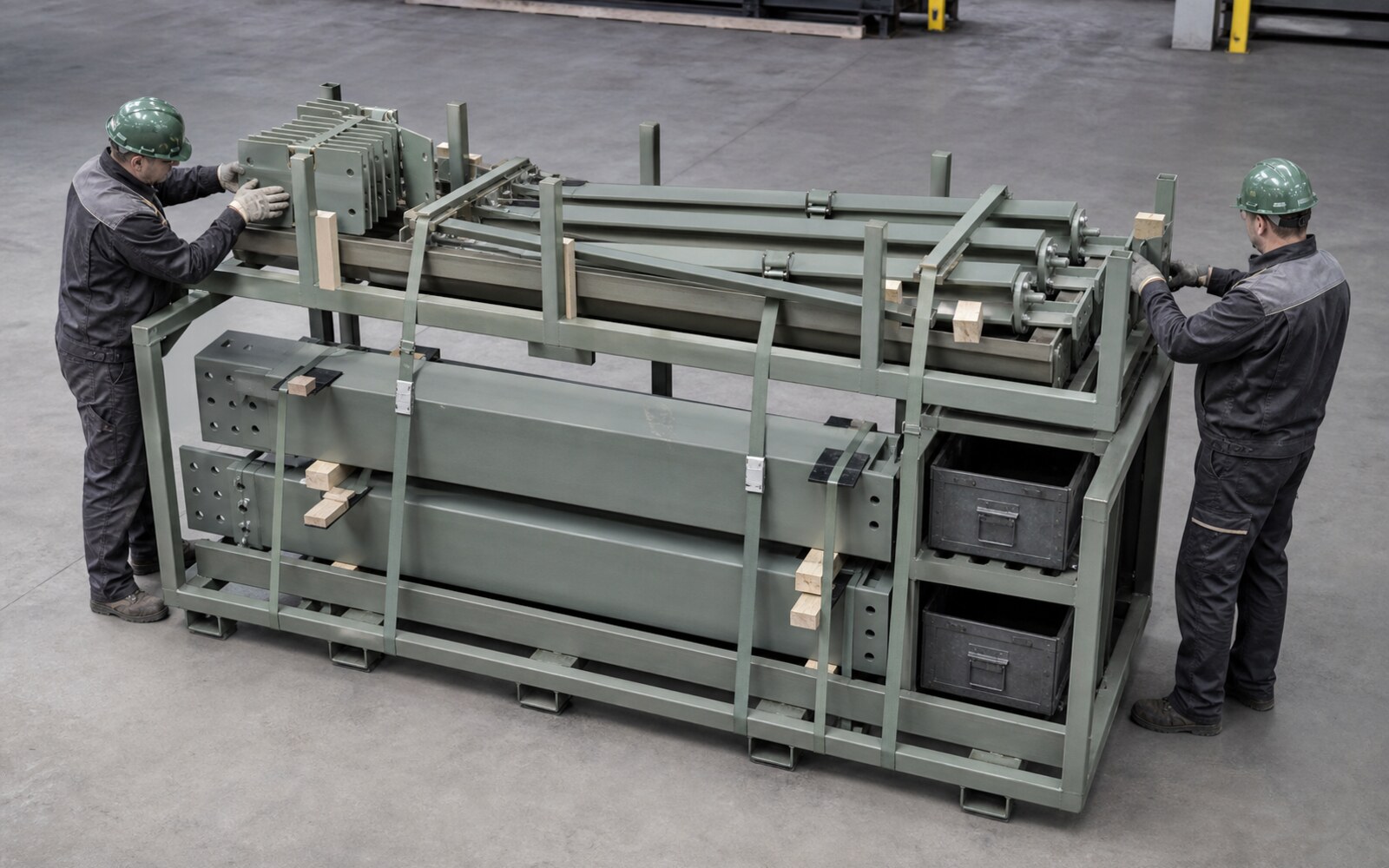

Монтажная партия — это набор изделий, достаточный для запланированного устойчивого этапа работ. Её границы могут соответствовать осям, температурному блоку, захватке, ярусу или иной единице, определённой ППР. Главное, чтобы критерий одинаково понимали проектировщик, завод, логист и площадка.

Матрица комплектности

Для каждой партии составляют перечень:

• основных колонн, балок, ферм и прогонов;
• вертикальных и горизонтальных связей;
• фасонных и опорных элементов;
• болтов, гаек, шайб и специальных соединительных деталей;
• настилов, лестниц или площадок, если они входят в этап;
• монтажных приспособлений, предусмотренных технологией;
• документов и схем, необходимых для приёмки и сборки.

Крупные элементы и мелкие комплектующие учитывают в одной матрице, даже если физически они едут в разных упаковках. Ведомость показывает связь упаковочного места с партией и транспортным средством. При недокомплекте партия получает открытый статус и не объявляется готовой только потому, что основные тоннажные позиции изготовлены.

Очередность погрузки согласуют с выгрузкой и монтажом. Элемент, который понадобится первым, размещают с доступом без небезопасной перестановки тяжёлых марок. При этом схема должна обеспечивать устойчивость и допустимое распределение нагрузки на транспорт.

План следует синхронизировать с ППР на монтаж металлоконструкций: именно он связывает поступление изделий с крановыми операциями, временным раскреплением и безопасной последовательностью.

Маркировка должна пережить хранение, погрузку, дорогу и разгрузку, оставаясь читаемой и не повреждая защитное покрытие. Она связывает физический элемент с маркой КМД, упаковочной ведомостью и очередью монтажа. Внутренний цеховой номер без расшифровки для площадки недостаточен.

Минимум информации

Набор данных устанавливает изготовитель и договор, но площадке обычно нужны обозначение отправочной марки, проект или заказ, номер упаковочного места и принадлежность к партии. Дополнительные знаки могут показывать массу, центр тяжести, места строповки, транспортное положение или особые правила хранения — если эти сведения подтверждены документацией.

Мелкие детали комплектуют в закрытые или надёжно связанные упаковки. На ярлыке и в ведомости перечисляют содержимое и количество. Болты, гайки и шайбы разделяют по типу, диаметру, классу и назначению так, чтобы монтажная организация могла выполнить входной контроль и не смешать партии.

При упаковке защищают:

• резьбы, обработанные и опорные поверхности;
• кромки и выступающие фасонки;
• заводское покрытие в местах контакта с прокладками;
• детали от накопления воды и загрязнения;
• таблички и метки от истирания.

Маркировка не должна закрывать контрольные поверхности или создавать дефект покрытия. После ремонта упаковки данные сверяют повторно: потерянный ярлык нельзя восстанавливать по внешнему сходству элементов.

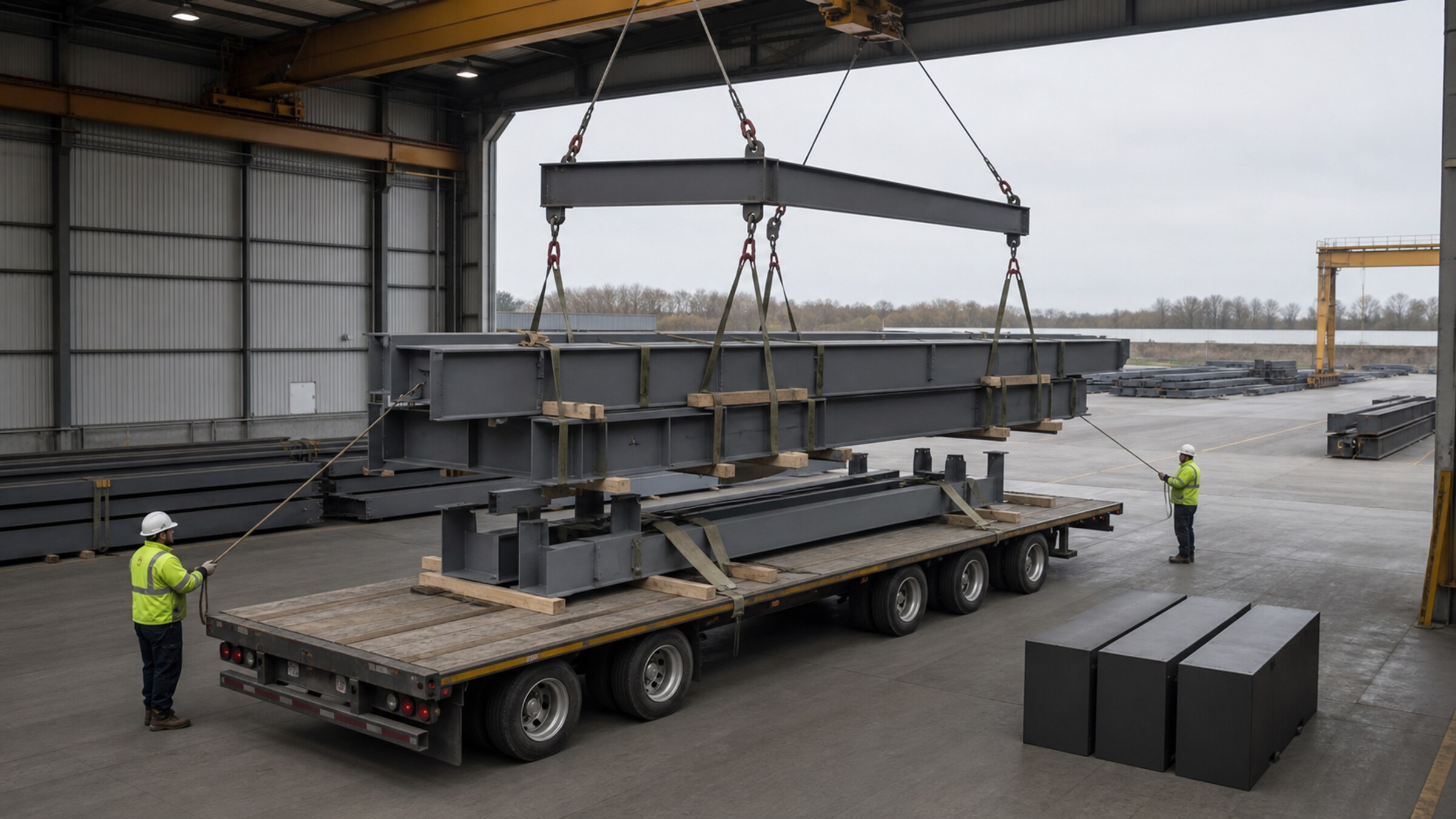

К погрузке допускают марки, по которым закрыт заводской контроль и оформлен статус готовности. Перед операцией сверяют транспортное средство, схему размещения, массу упаковок, грузоподъёмность механизмов и исправность применяемых приспособлений.

Последовательность безопасной погрузки

1. Идентифицировать элементы и проверить их состояние.
2. Подготовить опоры и прокладки в предусмотренных местах.
3. Выполнить строповку по схеме, исключив повреждение кромок и покрытия.
4. Разместить груз с устойчивым опиранием и допустимым распределением массы.
5. Закрепить от продольного, поперечного и вертикального смещения.
6. Сверить фактический состав с транспортной и упаковочной ведомостью.
7. Зафиксировать состояние груза перед выездом.

Способ крепления определяет перевозчик с учётом конструкции транспортного средства и груза. Нельзя использовать элементы каркаса как случайные точки крепления, если они не рассчитаны и не защищены для такого воздействия. Цепи и ремни не должны деформировать тонкие детали либо прорезать покрытие.

При нескольких точках выгрузки груз размещают так, чтобы частичная разгрузка не нарушала устойчивость оставшейся части. Изменение последовательности во время рейса требует повторной оценки крепления.

Заводской контроль качества продолжается до передачи: обнаруженное при погрузке повреждение регистрируют и устраняют по принятой процедуре, а не скрывают прокладкой.

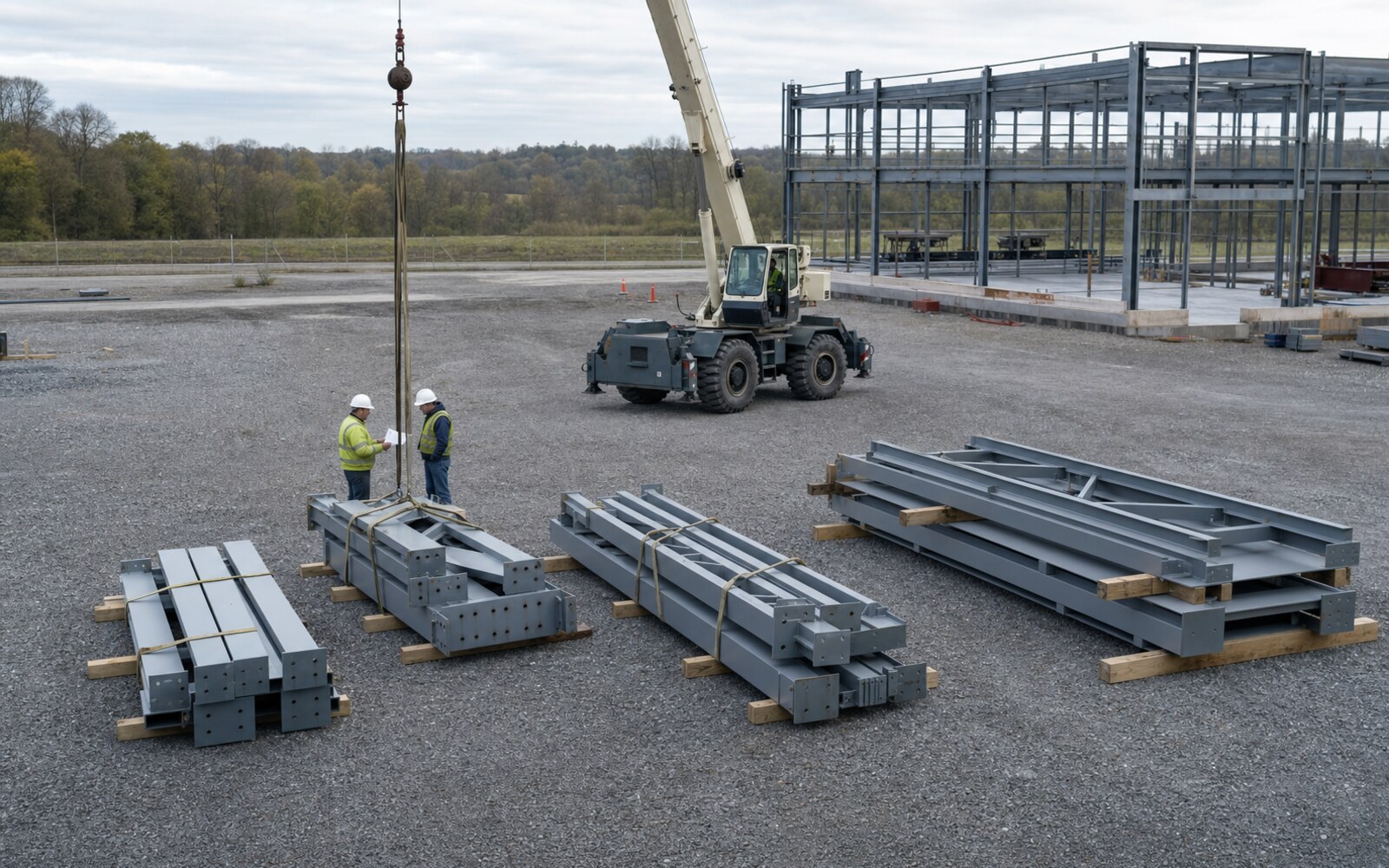

До прибытия первой машины площадка готовит маршрут движения, место ожидания, устойчивую зону разгрузки, освещение и площадки складирования. Ответственные получают уведомление с составом партии, транспортным средством и ожидаемой последовательностью операций. Если эти условия не подтверждены, ранняя отправка превращается в очередь у ворот.

Приёмочный цикл

При получении сверяют транспортные и упаковочные документы, количество мест, маркировку и видимое состояние изделий. Повреждение покрытия, деформация, отсутствие детали или следы смещения груза фиксируют до завершения передачи в установленной форме. Это не означает автоматический отказ от всей поставки, но сохраняет факты для согласованного решения.

Разгрузку выполняют предусмотренными точками строповки и приспособлениями. Сбрасывание, волочение и подъём за случайные отверстия недопустимы. После разгрузки элементы укладывают на подготовленные опоры с учётом устойчивости, отвода воды, доступа к маркировке и очередности выдачи в монтаж.

Организацию площадки увязывают с монтажом металлоконструкций, чтобы минимизировать повторные перемещения.

Единый реестр поставки должен отвечать на четыре вопроса: что изготовлено, что принято контролем, что погружено и что получено площадкой. Каждая запись относится к конкретной марке, ревизии КМД, партии и упаковочному месту. Тогда расхождение обнаруживается по идентификатору, а не во время поиска элемента краном.

Рекомендуемые статусы

• запланировано в производство;
• изготовлено, контроль не закрыт;
• разрешено к отгрузке;
• включено в конкретный рейс;
• принято на площадке;
• есть замечание или карантин;
• передано в монтаж.

При изменении графика монтажная команда сообщает не только новую дату, но и влияние на очередность. Завод проверяет, можно ли перестроить выпуск без потери комплектности. Перенос одной фермы может изменить несколько рейсов, если вместе с ней были запланированы связи и прогоны.

Несоответствующую или повреждённую марку помещают в понятный статус и физически отделяют от готовой к монтажу продукции. Решение о ремонте согласуют с учётом проекта и технологии. В реестре сохраняют первоначальный факт, принятое решение и повторную приёмку.

Для оперативного управления полезны короткие регулярные сверки завода, логиста и площадки по одному реестру. Скриншоты из разных таблиц не заменяют единой версии данных. Контактные роли и каналы эскалации определяют заранее; обсудить такую схему для проекта можно через контакты ГКС.

Требования к изготовлению, комплектности, маркировке, транспортированию и хранению строительных стальных конструкций рассматриваются в ГОСТ 23118-2019. Организацию строительства и взаимодействие участников следует сверять с СП 48.13330.2019, а монтажные требования — с СП 70.13330.2012. Конкретные правила перевозки определяются фактическим грузом, маршрутом и транспортным законодательством.

Перед первой отгрузкой рабочая группа подтверждает:

1. актуальные КМД и реестр отправочных марок;
2. монтажные очереди и границы комплектных партий;
3. транспортные габариты, массы и маршрутные ограничения;
4. схему маркировки, упаковки и ведомостей;
5. состав крепежа и мелких деталей по партиям;
6. порядок уведомления и подтверждения готовности площадки;
7. зоны разгрузки, складирования и работу крана;
8. формы приёмки и регистрации повреждений;
9. единые статусы и ответственных за изменения.

Этот чек-лист не заменяет ППР, КМД и транспортную документацию. Он помогает проверить интерфейсы, на которых чаще всего возникают простои. Для каждой новой очереди данные уточняют по фактическому ходу производства и монтажа, не меняя требования к безопасности ради календарной даты.
