Коротко
Что важно запомнить
- Систему защиты выбирают по фактической влажности, температуре, загрязнениям, конденсату, механическим воздействиям и доступности обслуживания.
- Конструктивная защита — уклоны, дренаж, отсутствие щелей и доступ к окраске — снижает риск ещё до выбора покрытия.
- Степень подготовки поверхности, шероховатость и чистота должны соответствовать конкретной системе, а не назначаться одной формулой для всех объектов.
- Сварные швы, кромки, болтовые и монтажные соединения требуют отдельных технологических решений и восстановления покрытия после сборки.
- Приёмка опирается на записи условий нанесения, контроль поверхности, толщины, сплошности и устранения дефектов, а эксплуатация — на план осмотров и ремонта.
АКЗ как проектная система, а не завершающая окраска
Коррозионная защита начинается одновременно с выбором материала и формы элемента. Если конструкция удерживает воду, имеет закрытые недоступные полости или щели у сварных швов, самое качественное покрытие будет работать в неблагоприятных условиях. Проектировщик должен определить среду, требуемую долговечность, способ защиты и возможность восстановления.
Основные требования к проектным мерам содержит СП 28.13330.2017. Производство антикоррозионных работ рассматривает СП 72.13330.2016, а работы на строительной площадке и их контроль — ГОСТ Р 70188-2022. В проекте указывают применяемые редакции документов и техническую документацию конкретной системы.
Первичная и вторичная защита
Первичная защита связана с выбором материала и конструктивными решениями. Вторичная использует покрытия, металлизацию, цинкование и другие защитные системы. Эти уровни дополняют друг друга: покрытие не должно компенсировать деталь, которую невозможно подготовить и осмотреть.
Границы ответственности
В КМ задают среду, требования и принципиальную систему; в КМД уточняют доступные поверхности, монтажные стыки и технологические зоны. Производитель разрабатывает процесс нанесения в рамках проекта и документации материалов. Монтажная организация восстанавливает повреждения и защищает соединения по согласованной технологии. Эксплуатирующая сторона поддерживает систему осмотрами и ремонтом.
Общий контекст стальных систем приведён на странице металлоконструкций.

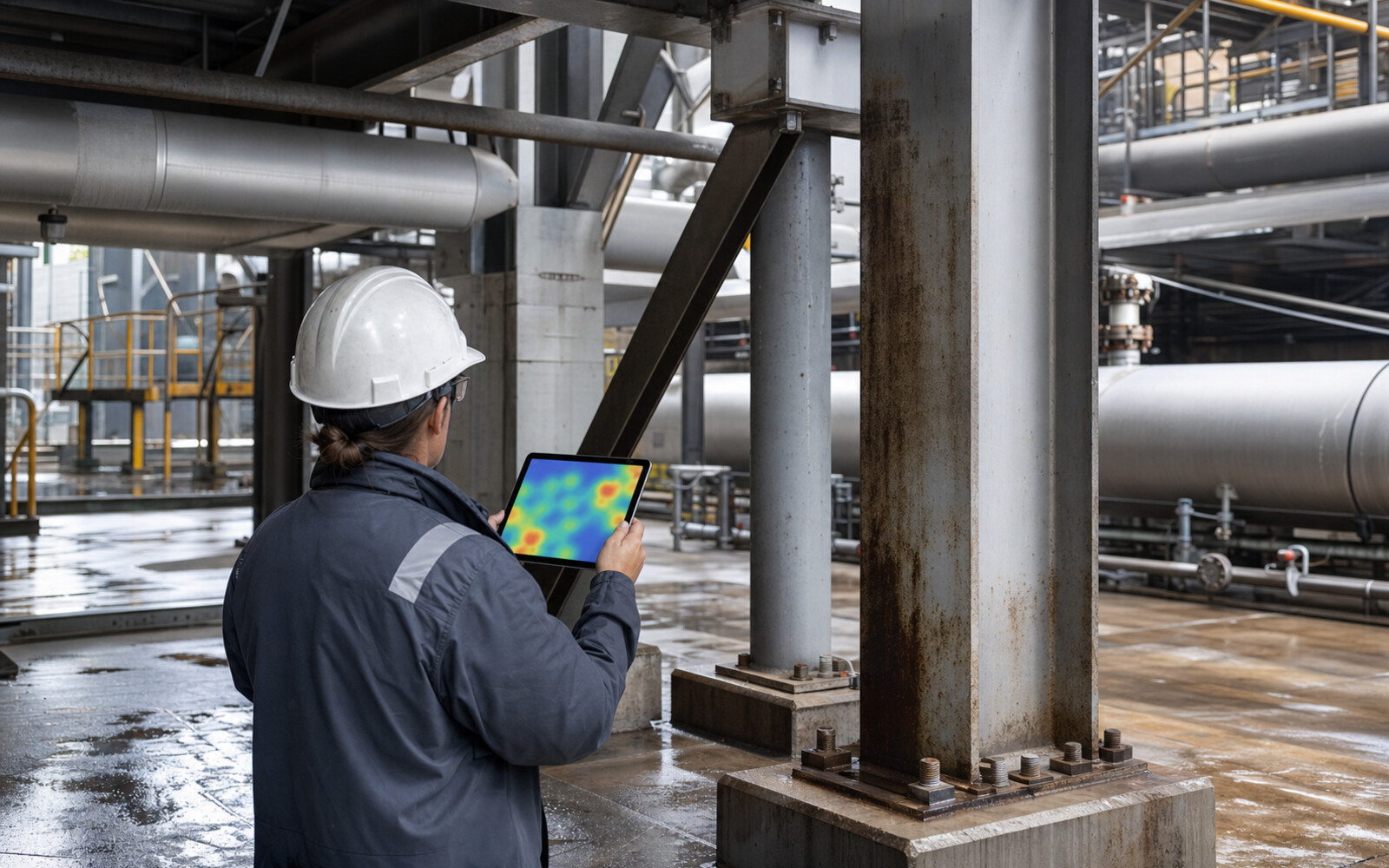

Как оценить среду эксплуатации
Недостаточно разделить элементы на «внутри» и «снаружи». В закрытом помещении возможны высокая влажность, конденсат, химические аэрозоли и регулярная мойка. Наружная конструкция под навесом может получать меньше осадков, но дольше оставаться влажной в плохо проветриваемом узле.
Что фиксируют в исходных данных
- температуру и относительную влажность в рабочих режимах;
- наличие конденсации и циклов увлажнения-высыхания;
- виды и концентрации агрессивных веществ;
- прямые осадки, ультрафиолет и загрязнение;
- контакт с грунтом, водой или другими материалами;
- абразивное и ударное воздействие;
- режим мойки и применяемые реагенты;
- доступность осмотра и ремонта.
Локальные зоны
В одном здании могут существовать разные условия: сухой административный блок, влажный технологический участок, наружные козырьки, зона погрузки и скрытая полость ограждения. Назначать одну систему всему объекту удобно для закупки, но иногда нерационально или недостаточно. Зоны отмечают на схемах и связывают с марками элементов.
Изменение среды со временем
Проект учитывает не только пусковой режим. Смена технологии, повышение влажности или другое средство мойки способно изменить агрессивность. В эксплуатационной документации фиксируют допустимые условия и необходимость повторной оценки при изменении процесса.
Влажностный режим оболочки связан с узлами ограждающих конструкций: протечки и продувание могут создать локальную коррозионную зону даже в сухом помещении.
Конструирование для долговечности
Хорошая деталировка уменьшает время увлажнения и делает поверхность доступной. Это влияет на долговечность не меньше марки покрытия.
Отвод воды и отсутствие карманов
Горизонтальные полки, замкнутые углы и ребра могут собирать воду и пыль. Предусматривают уклоны, дренажные отверстия и завершение деталей без застойных зон. Отверстия не должны ослаблять элемент или создавать новый путь воды внутрь закрытой полости.
Щели и сопряжения
Узкая щель между деталями плохо очищается и окрашивается, удерживает влагу и загрязнения. Её либо исключают конструктивно, либо герметизируют предусмотренным способом. Прерывистый шов не следует автоматически превращать в сплошной: изменение сварки влияет на деформации и работу узла и должно быть согласовано конструктором.
Кромки и доступ
Острые кромки хуже удерживают равномерный слой. Требования к их подготовке, сварочным брызгам и неровностям включают в технологию. Между параллельными элементами оставляют пространство для очистки, нанесения и контроля либо применяют другое решение.
Замкнутые профили
Для закрытой полости определяют, будет ли она герметизирована, вентилироваться, дренироваться или защищаться изнутри. Решение согласуют с производством, монтажом и, если предусмотрено горячее цинкование, с технологией выхода газов и расплава.
Такие требования закрепляют в МК-технологии и передают в деталировку, а не добавляют после изготовления.
Основные варианты защитных систем
Выбор между лакокрасочным покрытием, горячим цинкованием, металлизацией и комбинированным решением зависит от среды, геометрии, производства, внешнего вида, ремонта и совместимости с огнезащитой.

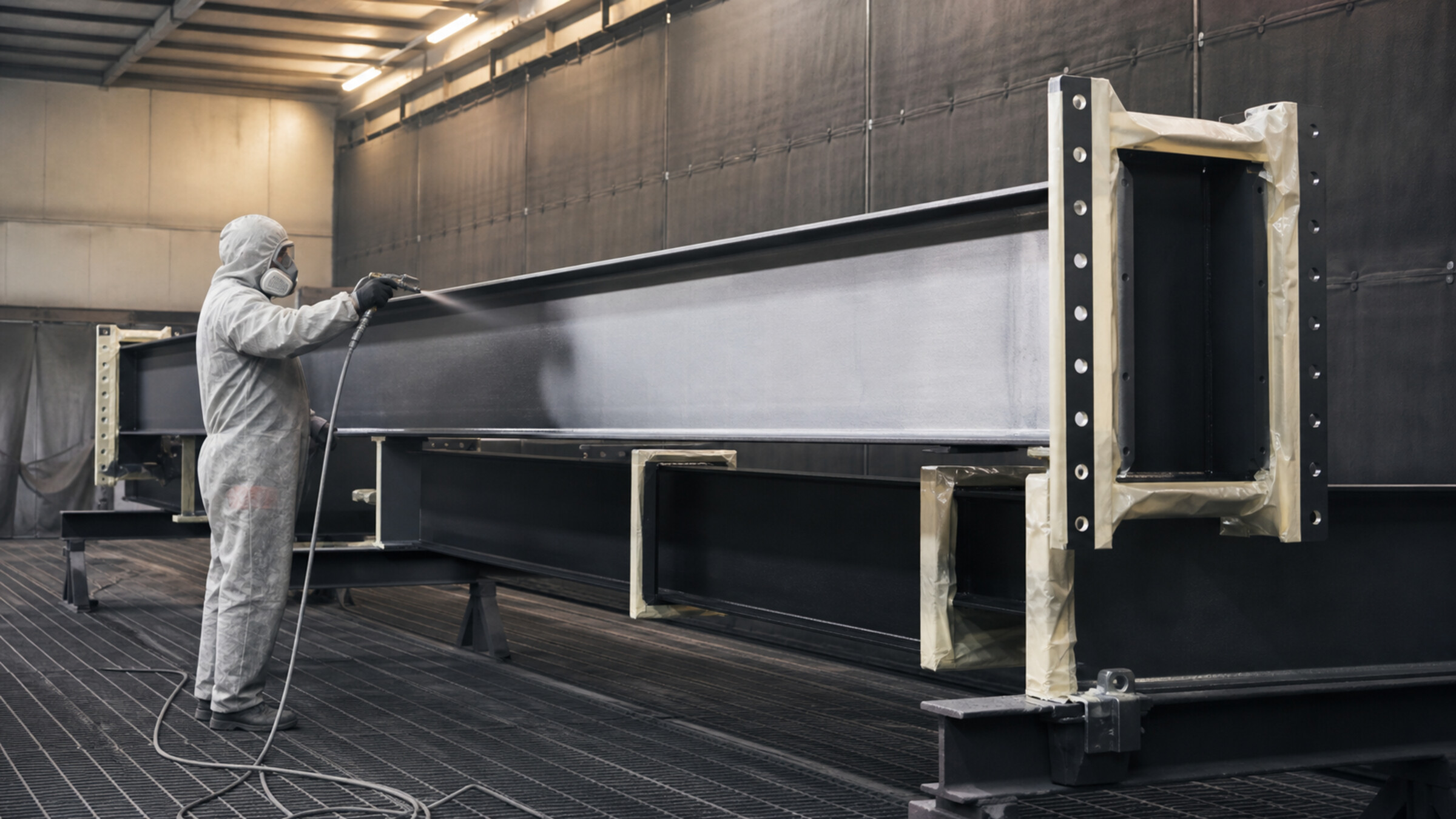

Лакокрасочные системы
Система может включать грунтовочный, промежуточный и финишный слои. Каждый выполняет собственную функцию и должен быть совместим с соседним. Итог определяют не только суммарная толщина, но и подготовка поверхности, межслойные интервалы, условия отверждения и отсутствие дефектов.
Горячее цинкование
Цинковое покрытие защищает сталь и может быть эффективно для серийных элементов подходящей геометрии. Конструкция должна учитывать ванну, подвес, дренаж, температурные деформации и последующую сборку. Сварка и резка после цинкования требуют предусмотренного ремонта.
Металлизация и дуплекс
Металлизационные покрытия наносят напылением металла на подготовленную поверхность. Комбинация металлического и лакокрасочного покрытия образует дуплексную систему, но её слои подбирают как совместимый комплекс, а не как произвольное сложение двух защит.
| Вопрос | Что влияет на выбор |
|---|---|
| Геометрия | Полости, щели, размеры и возможность обработки |
| Среда | Влажность, химия, температура, ультрафиолет |
| Производство | Доступное оборудование и контроль |
| Монтаж | Сварка, болтовые стыки, риск повреждений |
| Эксплуатация | Осмотр, локальный ремонт, внешний вид |
| Огнезащита | Подтверждённая совместимость слоёв |
Универсальной системы «на заданное число лет» без описания среды и обслуживания не существует.

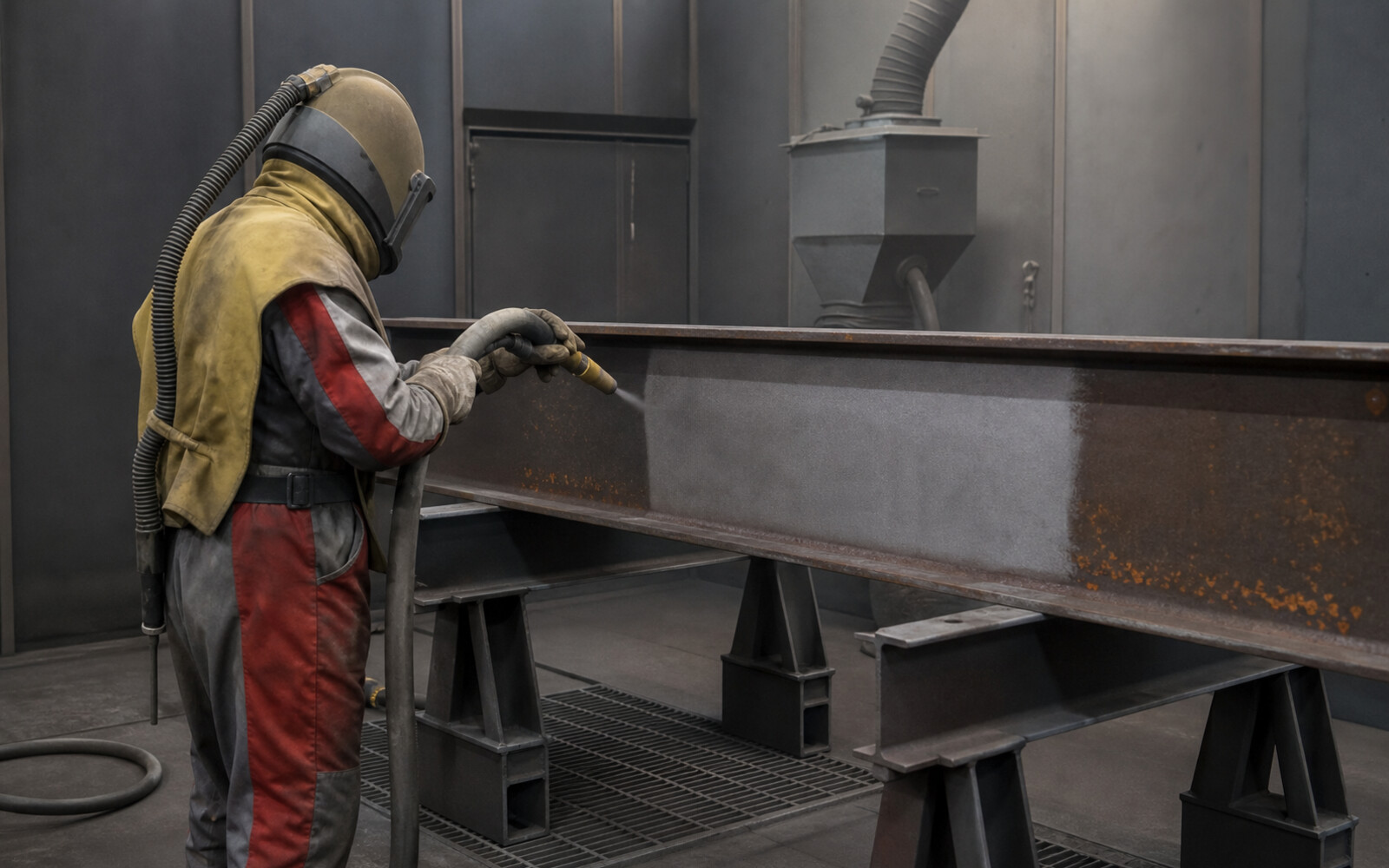

Подготовка поверхности перед нанесением
Адгезия и долговечность покрытия зависят от состояния основания. Подготовка включает устранение конструктивных дефектов, очистку от ржавчины и окалины, обезжиривание, удаление пыли и солей, а также формирование требуемой шероховатости.
Предварительная обработка
До абразивной очистки устраняют сварочные брызги, острые выступы, шлак, непровары и другие дефекты, которые нельзя скрывать покрытием. Масла удаляют подходящим способом; распределять их по поверхности абразивом недопустимо.
Степень очистки
ГОСТ Р ИСО 8501-1-2014 применяется для визуальной оценки степени окисления и подготовки стальной поверхности. Конкретную степень назначает проект или техническая документация системы. Популярное обозначение не следует копировать автоматически: разные покрытия и условия ремонта могут требовать разных методов.
Невидимые загрязнения и пыль
Визуально чистая поверхность может содержать соли, масло и пыль. Метод и критерии контроля задают технологическим регламентом. После очистки поверхность защищают от повторного загрязнения и конденсата до нанесения первого слоя.
Шероховатость
Профиль поверхности должен соответствовать системе: слишком гладкое основание ухудшает сцепление, а чрезмерный профиль может выступать через тонкий слой. Абразив, давление и оборудование выбирают с учётом требуемого результата.
На производстве металлоконструкций подготовка должна быть связана с очередностью сборки: недоступные после сварки поверхности обрабатывают на предусмотренной стадии.
Защита сварных, болтовых и монтажных узлов
Узел сочетает кромки, швы, крепёж, зазоры и поверхности, которые могут быть закрыты после сборки. Поэтому для него нужна отдельная последовательность работ.
Сварные швы
Перед покрытием удаляют шлак и брызги, устраняют недопустимые дефекты и подготавливают переходы. Углы и швы часто получают полосовую дополнительную прокраску до основного слоя, если это предусмотрено системой. Монтажный шов защищают после контроля сварки и подготовки прилегающей поверхности.
Болтовые соединения
Контактные поверхности обычного и фрикционного соединения работают по-разному. Нельзя наносить покрытие на фрикционную поверхность без подтверждения расчётных характеристик системы. Проект должен разделять контактные зоны, наружные поверхности, крепёж и участки окончательной окраски.
Монтажные стыки
В заводе оставляют технологические зоны, необходимые для сварки или затяжки. После монтажа удаляют загрязнения, восстанавливают подготовку и наносят совместимые слои с требуемым перекрытием. «Подкрасить кистью» без технологии недостаточно.
Крепёж и повреждения
Материал и покрытие крепежа согласуют с соединяемыми деталями и средой, учитывая риск контактной коррозии. Повреждения от стропов, транспортных подкладок и монтажа картируют и ремонтируют по регламенту до закрытия ограждениями.
Эти операции включают в ППР на монтаж металлоконструкций и в исполнительные записи.
Условия нанесения и операционный контроль
Даже правильно выбранный материал не образует проектную систему при нарушении условий нанесения. Перед началом смены и в процессе работ фиксируют температуру воздуха и основания, влажность, отсутствие конденсата и соответствие требованиям производителя.
Входной контроль материалов
Проверяют маркировку, комплектность компонентов, срок хранения, условия транспортировки и документы качества. Многокомпонентные материалы смешивают в заданной пропорции и используют в пределах указанной жизнеспособности. Самовольное разбавление меняет характеристики.
Межслойные интервалы
Следующий слой наносят после достижения требуемого состояния предыдущего и в допустимый интервал. При превышении интервала может потребоваться дополнительная подготовка. Это решение принимают по технической документации, а не по внешней сухости.
Измерения

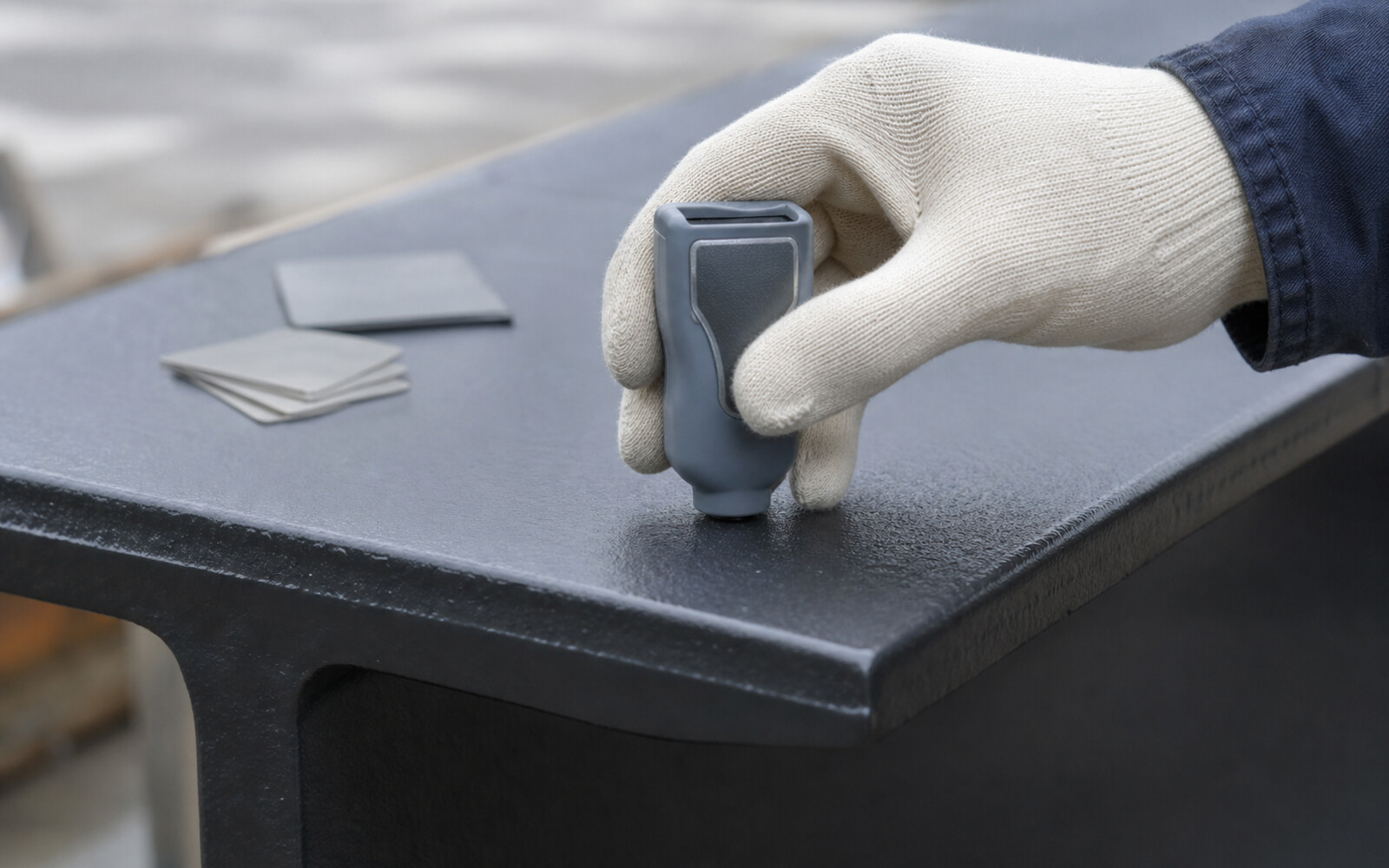

Контроль включает внешний вид, отсутствие пропусков, потёков, пор и загрязнений. Толщину оценивают по согласованной методике и схеме измерений. Единичное среднее значение не показывает локальные тонкие зоны на кромках и узлах. Для некоторых систем дополнительно контролируют адгезию или сплошность.
Прослеживаемость
Журнал связывает участок конструкции, партию материала, подготовку, условия нанесения, исполнителя и результаты измерений. При дефекте эта связь позволяет определить границы ремонта, а не перекрашивать либо принимать весь объём на основании предположений.
Совместимость с огнезащитой и восстановление
Антикоррозионный грунт, огнезащитный слой и финишное покрытие должны быть испытанной или подтверждённой совместимой системой. Совпадение химической основы по названию не доказывает адгезию и огнезащитную эффективность.
Проект огнезащиты
В нём указывают подготовку основания, допустимые грунты, толщину огнезащитного материала, армирование или конструктивную облицовку, условия применения и финишную защиту. Изменить грунт после выпуска проекта можно только после проверки совместимости и корректировки документации.
Транспорт и хранение
Элементы укладывают на чистые прокладки в местах, которые не повреждают покрытие и геометрию. Пакеты проветривают и защищают от длительного увлажнения. Строповочные схемы исключают резание слоя канатами или цепями.
Ремонт
Ремонтная система должна быть совместима с заводской и рассчитана на доступный способ подготовки. Границы покрытия раскрывают до прочного слоя, удаляют загрязнения и восстанавливают последовательность. Для оцинкованных деталей применяют предусмотренный способ ремонта повреждённого цинка.
Отдельное внимание получают элементы профилированного листа: повреждение тонкой облицовки, обрезанные кромки и стружка требуют технологии, отличной от ремонта массивной сварной балки.
Приёмка и план эксплуатации
Приёмка подтверждает не только цвет, но и выполнение всей технологии. До закрытия конструкций собирают документы на скрытые этапы и устраняют несоответствия.
Комплект приёмки
- проектные требования и утверждённая система;
- документы качества и партии материалов;
- акты подготовки поверхности;
- журнал условий и нанесения слоёв;
- карта измерений толщины и других проверок;
- перечень дефектов и подтверждение ремонта;
- схема участков заводской и монтажной защиты;
- инструкция по осмотру и восстановлению.
Эксплуатационные осмотры
Периодичность определяют проект, среда и состояние системы. Особое внимание уделяют местам протечек, кромкам, опорам, монтажным стыкам, зонам мойки и механического воздействия. Малый локальный дефект ремонтируют до развития подплёночной коррозии.
Изменение технологии
Новые реагенты, повышение влажности, утепление ранее холодного контура или установка оборудования могут изменить среду. В таком случае существующую систему оценивают заново и при необходимости корректируют регламент.
Главный итог проекта АКЗ — прослеживаемая связь «среда — конструктивное решение — подготовка — покрытие — контроль — обслуживание». Если выпадает одно звено, обещанный результат нельзя подтвердить.
