Несущая способность профлиста: как читать таблицы и выбирать шаг прогонов

Профилированный лист — тонкостенный элемент с геометрией, которая формирует его жёсткость. Табличное значение относится не к слову «профнастил», а к конкретному профилю: форме и высоте гофра, толщине исходной стали, материалу, рабочей ширине, опорной схеме и направлению нагрузки.

Технические требования к холодногнутым профилям с трапециевидными гофрами содержит ГОСТ 24045-2016. Методика расчёта несущей способности изложена в ГОСТ Р 58901-2020. Для тонкостенных оцинкованных конструкций также применим СП 260.1325800.2016 в установленной области.

Допускаемая и расчётная величина

В каталоге нужно найти пояснение, что именно указано: результат расчёта или испытания, нормативная либо расчётная нагрузка, какой критерий использован и какие коэффициенты уже учтены. Без этого сравнивать число с нагрузкой из проекта нельзя.

Положительное и отрицательное направление

Кровельный настил воспринимает снег вниз и ветровой отсос вверх. Из-за несимметрии профиля, опор и крепления способности в двух направлениях могут отличаться. Стеновой лист также проверяют на давление и отсос.

Коммерческие варианты системы собраны на странице профилированного листа; здесь задача — корректно читать расчётные данные.

Подбор начинают с расчётной схемы ограждения или настила, а не с доступного складского остатка.

Геометрия и опоры

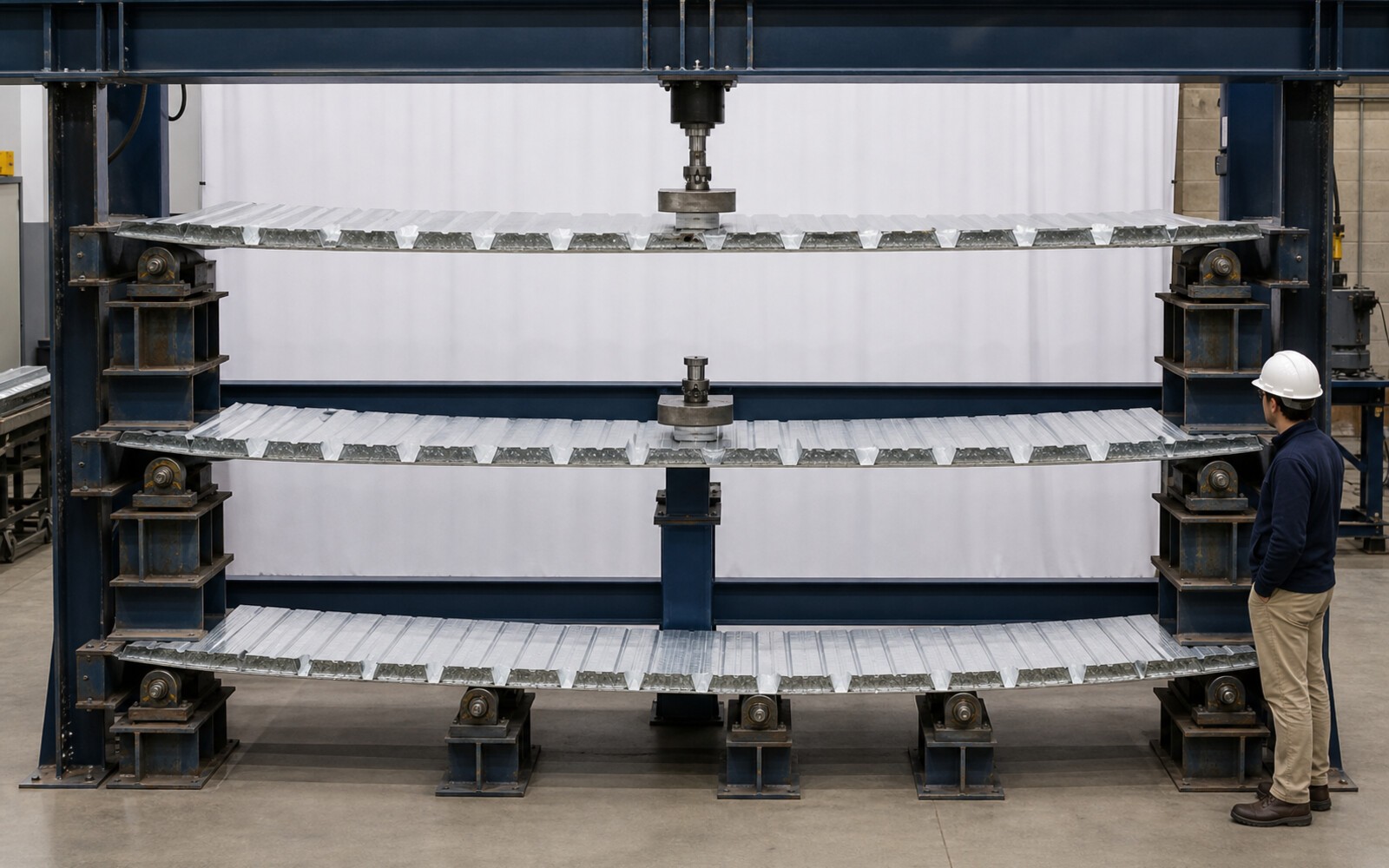

Нужны направление гофров, расстояния между опорами, ширина опирания, длина листов и положение поперечных стыков. Уточняют, работает ли лист как одно-, двух- или многопролётный элемент. Схема на монтаже должна повторять расчётную.

Нагрузки

Снег и ветер определяют для площадки и геометрии здания по СП 20.13330.2016. Дополнительно учитывают собственный вес, кровельный пирог, монтажные и эксплуатационные воздействия, подвесы, если они разрешены проектом. Сосредоточенную нагрузку нельзя автоматически заменять равномерно распределённой.

Функция листа

Профлист может быть внешней облицовкой, несущим настилом покрытия, основанием под утеплённую кровлю, несъёмной опалубкой или элементом диафрагмы. Каждая функция требует собственной расчётной модели и узлов.

Минимальный набор:

• расчётные нагрузки и их направления;
• пролёты и схема опирания;
• допустимый прогиб;
• требуемая рабочая ширина;
• материал опор и крепёж;
• коррозионная среда;
• условия хранения и монтажа.

Если лист входит в ЛСТК-систему как диафрагма, дополнительно задают граничные элементы и все линии крепления.

Буквенно-цифровая маркировка помогает идентифицировать назначение и высоту профиля в рамках стандарта или технической документации производителя, но не заменяет полный чертёж сечения.

Высота и форма гофра

Большая высота часто повышает изгибную жёсткость, однако результат также зависит от ширины полок, стенок, рёбер жёсткости и положения нейтральной оси. Два профиля одинаковой высоты могут иметь разные характеристики.

Толщина

В спецификации уточняют, о какой толщине идёт речь и как она контролируется. Защитные покрытия не должны скрывать уменьшение стального основания относительно расчётного значения. Допуски и метод измерения берут из применимого стандарта и документов продукции.

Рабочая и полная ширина

Полная ширина листа отличается от рабочей из-за продольного нахлёста. Расчёт нагрузки на один элемент, количество материала и раскладку выполняют по согласованной рабочей ширине. Замена профиля может изменить сетку крепежа и общий расход даже при похожем названии.

Материал и покрытие

Марка или класс стали влияет на расчётное сопротивление, а цинковое и полимерное покрытие — на долговечность. Сопоставлять следует конкретные документы качества, а не только цвет по каталогу.

Для однослойной оболочки геометрия листа координируется с утеплением и внутренними слоями в составе ограждающих конструкций.

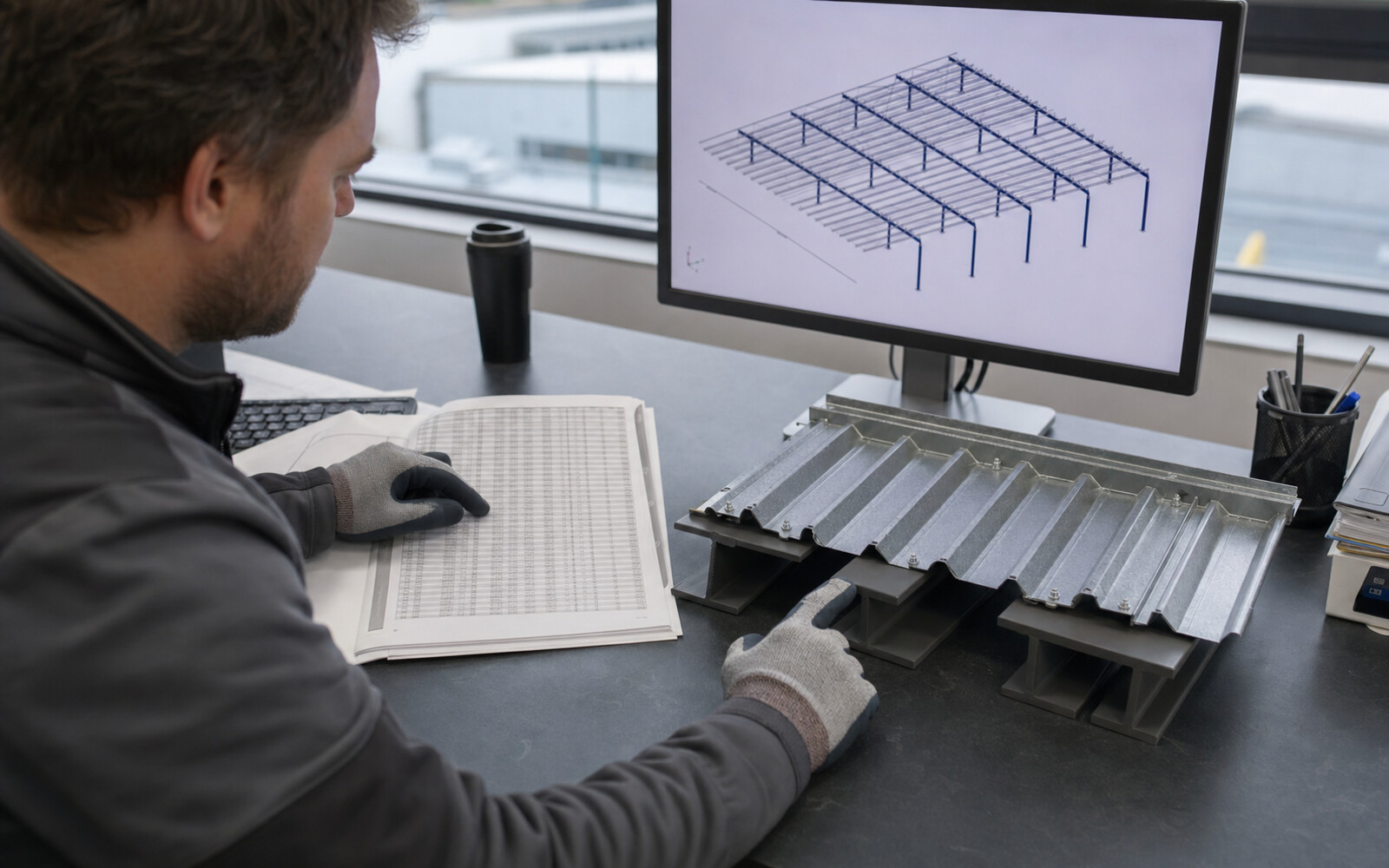

Перед использованием таблицы читают заголовок, примечания, рисунки опорных схем и единицы. Основные ошибки возникают не в арифметике, а в несовпадении условий.

Порядок проверки

1. Найти точную марку и толщину стального основания.
2. Сопоставить направление профиля и нагрузки.
3. Выбрать фактическую схему опирания.
4. Проверить пролёт и ширину опор.
5. Уточнить критерий: прочность, прогиб или минимальное значение.
6. Проверить единицы и статус нагрузки.
7. Убедиться, что крепёж и соединения рассчитаны отдельно.

Пример без подстановки универсальных чисел

Если таблица дана для трёхпролётной схемы, а на краю покрытия лист работает в одном пролёте, использовать внутреннюю строку нельзя. Если фактическая толщина отличается от табличной, простая линейная пропорция допустима только тогда, когда это прямо предусмотрено методикой.

Таблицы разных производителей

Профили могут иметь одинаковое обозначение по высоте, но отличаться рёбрами, рабочей шириной, материалом и расчётными характеристиками. Значения не переносят между каталогами. Для альтернативы повторяют проверку по её документам.

Таблица является компактным результатом определённой модели. Чтобы применить число, нужно воспроизвести исходные условия этой модели в проекте.

Тонкостенный профиль проверяют по нескольким предельным состояниям. Прохождение одного критерия не означает, что лист подходит.

Прочность сечения

Напряжения зависят от нагрузки, пролёта и эффективных характеристик. При сжатии участки профиля могут терять местную устойчивость, что учитывается расчётной методикой. Использовать геометрические характеристики полного сечения без предусмотренных проверок нельзя.

Прогиб

Чрезмерная деформация может нарушить кровельные слои, водоотвод, герметичность нахлёстов или внешний вид стены. Допустимый прогиб выбирают по функции элемента и связанным конструкциям. Каталожная таблица должна ясно показывать, учтён ли этот критерий.

Опорная зона

Вблизи опоры стенки гофра воспринимают местные усилия. Ширина опирания, край листа, реакция и крепёж влияют на работу. Дополнительная опора или усиление должны иметь расчётную конструкцию.

Монтажное состояние

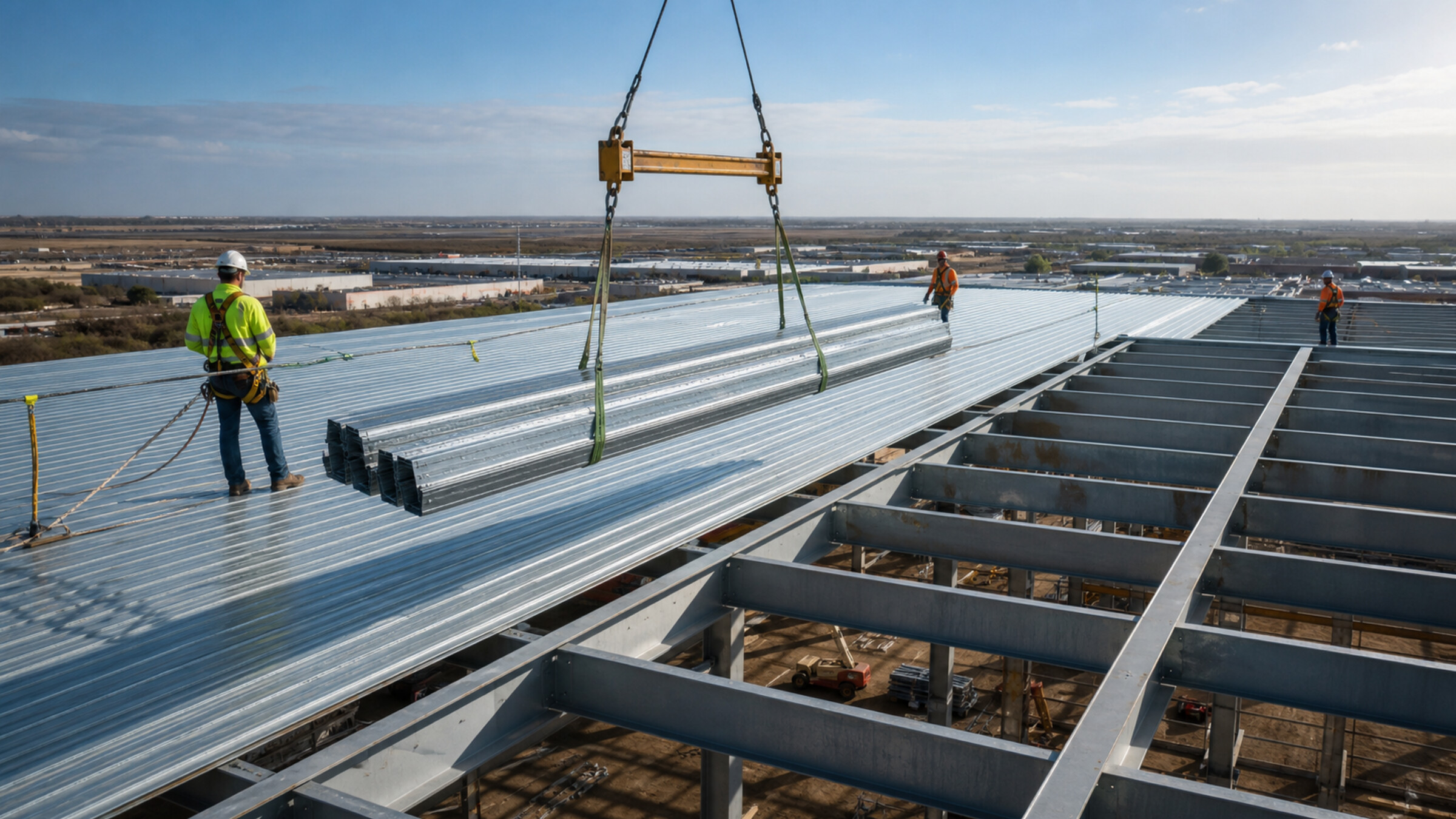

До завершения кровельного пирога лист может воспринимать работников, оборудование и временно складируемые материалы. Допустимые маршруты и места складирования задаёт ППР. Проектная распределённая нагрузка не разрешает произвольно прикладывать сосредоточенную.

Профлист и прогоны образуют связанную подсистему. Увеличение шага опор сокращает число прогонов, но требует более жёсткого настила и повышает реакции. Уменьшение шага облегчает лист, однако добавляет металл, узлы и монтажные операции.

Итерационный подбор

Сначала задают несколько реалистичных шагов, затем для каждого выбирают профиль и проверяют:

• лист по прочности, устойчивости и прогибу;
• прогоны по нагрузкам и раскреплению;
• опорную реакцию и ширину;
• крепёж на давление и отсос;
• длину листов и транспорт;
• число поперечных стыков;
• влияние на утепление и кровельные слои.

Не только минимальная масса

Высокий профиль может уменьшить число прогонов, но изменить строительную высоту, доборы и узлы. Более частые прогоны могут облегчить монтаж коротких листов, но увеличить теплопроводные включения. Решение сравнивают по системе.

При проектировании ЛМК-каркаса шаг основных рам и прогонов оптимизируют совместно, а не последовательно независимыми командами.

Раскрепление прогонов

Если настил раскрепляет сжатую зону прогона, расчёт должен учитывать реальную схему крепления и стадию, на которой связь возникает. До установки листа прогон может требовать временных распорок.

Даже подходящий по пролёту лист не работает без рассчитанного крепления. Для ветрового отсоса соединения часто становятся определяющими.

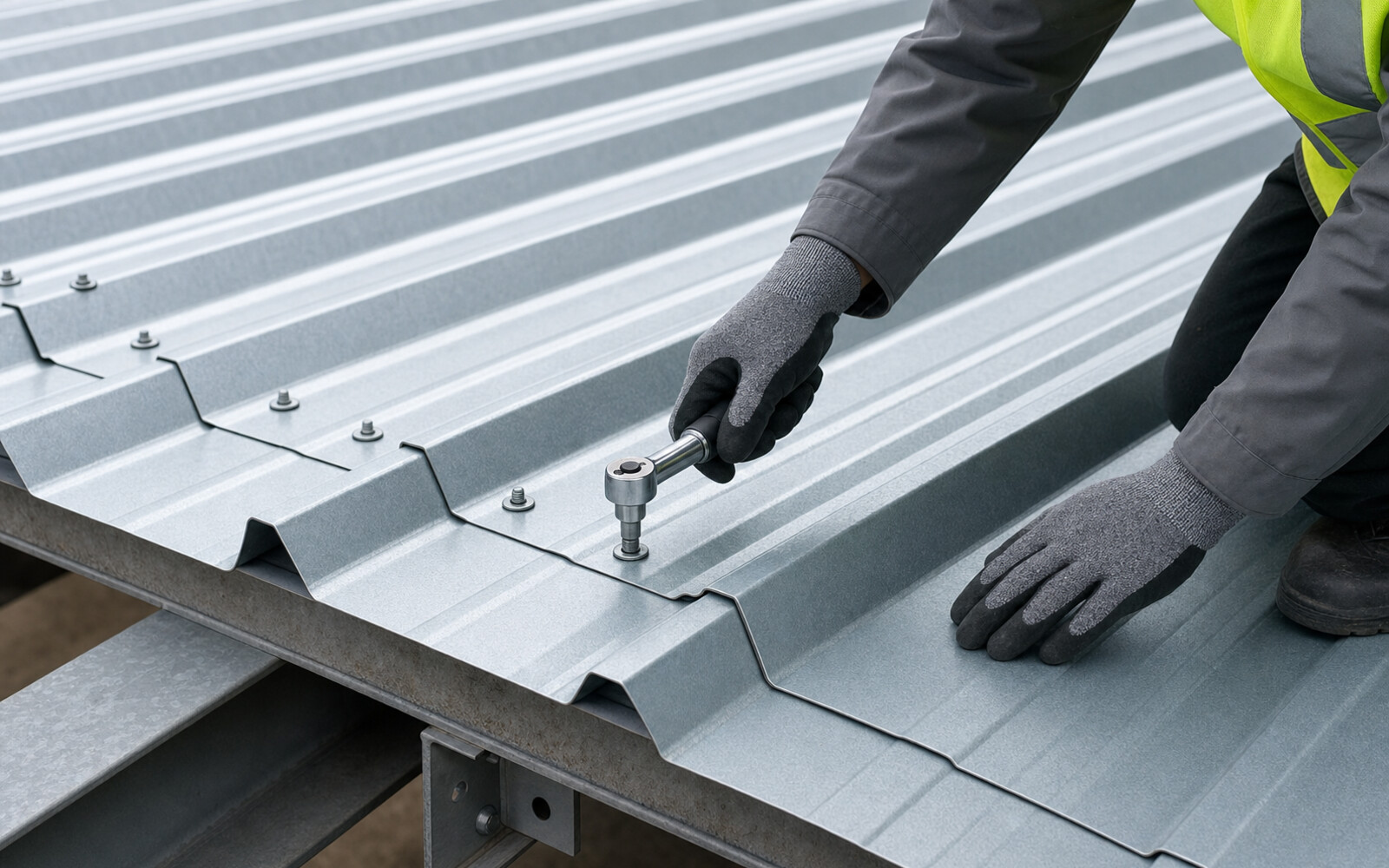

Крепление к опорам

Задают тип самореза или другого крепежа, материал, диаметр, шайбу, защиту, расположение в гофре и шаг по зонам здания. Крепёж проверяют вместе с тонким листом и материалом опоры. Перетяжка повреждает шайбу и лист, слабая затяжка нарушает контакт.

Продольные соединения

Соединение соседних листов удерживает кромки, обеспечивает геометрию и при расчётном обосновании участвует в общей работе настила. Шаг крепежа вдоль нахлёста задаётся проектом. На кровле дополнительно обеспечивают водозащиту.

Поперечные нахлёсты

Их положение согласуют с опорами, направлением воды, уклоном и технологией монтажа. Нахлёст вне предусмотренной опоры меняет расчётную схему. Длина и герметизация берутся из проектного решения и документации системы.

Крайние и угловые зоны

Ветровой отсос и схема передачи усилий у краёв могут отличаться от центральной части. Раскладка крепежа должна иметь понятные зоны, чтобы бригада не применяла один шаг на всей поверхности.

Если вместо однослойного листа рассматривают сэндвич-панели, расчёт выполняют заново: это другая конструктивная система.

Тонкий лист чувствителен к царапинам, перегреву кромки и деформации гофра. Состояние покрытия и геометрии контролируют с приёмки поставки.

Поставка и хранение

Сверяют маркировку, толщину, рабочую ширину, покрытие и документы качества. Пакеты хранят на ровных опорах с защитой от воды и загрязнения. Длительный контакт влажных листов в пакете может повредить поверхность.

Резка и стружка

Используют предусмотренный холодный инструмент. Абразивный перегрев и искры повреждают полимерный и цинковый слои. Стружку удаляют сразу с кровли и фасада; оставшиеся частицы корродируют и загрязняют покрытие.

Монтажная геометрия

Первый лист задаёт направление всей раскладки. Контролируют перпендикулярность гофров опорам, рабочую ширину, положение стыков и крепёж. Нельзя растягивать листы за счёт неполного продольного нахлёста.

Приёмка

Проверяют опирание, число и положение крепежа, соединения листов, отсутствие недопустимых вмятин, состояние покрытия, удаление стружки и герметизацию. Производство и приёмку координируют с СП 70.13330.2012, проектом и документацией изготовителя.

Полная спецификация защищает расчёт от случайной замены на визуально похожий лист.

Идентификация изделия

• применимый стандарт или технические условия;
• точная геометрия и обозначение профиля;
• толщина стального основания и материал;
• полная и рабочая ширина;
• цинковое и полимерное покрытие;
• сторона окраски и цвет;
• длины и раскладка листов.

Расчётные условия

• функция листа в системе;
• нагрузки в обоих направлениях;
• схема и пролёты опирания;
• допустимый прогиб;
• минимальная ширина опоры;
• основной и соединительный крепёж;
• требования к диафрагменной работе, если она учитывается.

Поставка и контроль

• документы качества и прослеживаемость партии;
• допустимые отклонения и метод измерения;
• упаковка, разгрузка и хранение;
• разрешённый способ резки;
• ремонт покрытия;
• критерии приёмки монтажа.

Предлагаемый аналог сравнивают построчно. Если отличается профиль, толщина, сталь или рабочая ширина, проверяют таблицы, прогоны, крепёж и раскладку. Согласование выполняют до закупки; отметка менеджера «аналог по характеристикам» не является расчётным подтверждением.

Отдельно сохраняют источник расчётных характеристик: редакцию каталога, протокол испытаний либо расчётный документ. Это важно при последующей реконструкции, когда маркировка на листе может быть недоступна. Исполнительная документация должна связывать фактическую партию с конкретными участками покрытия или стены и принятой схемой крепления.
