Коротко
Что важно запомнить
- Оболочку проверяют как систему слоёв и узлов: номинальной толщины утеплителя недостаточно для оценки реальных теплопотерь и риска конденсата.
- Линейные и точечные теплопроводные включения учитывают в приведённом сопротивлении теплопередаче и температурном поле критических участков.
- Воздушная герметичность и паропроницание — разные процессы; случайная герметизация только видимого шва не обеспечивает непрерывность контуров.
- Цоколь, проёмы, углы, кровельные примыкания и инженерные проходки требуют отдельных узлов с понятной последовательностью монтажа.
- Приёмка включает проверку основания, крепежа, утепления и герметизации до закрытия доборными элементами, а диагностика сопоставляется с условиями эксплуатации.

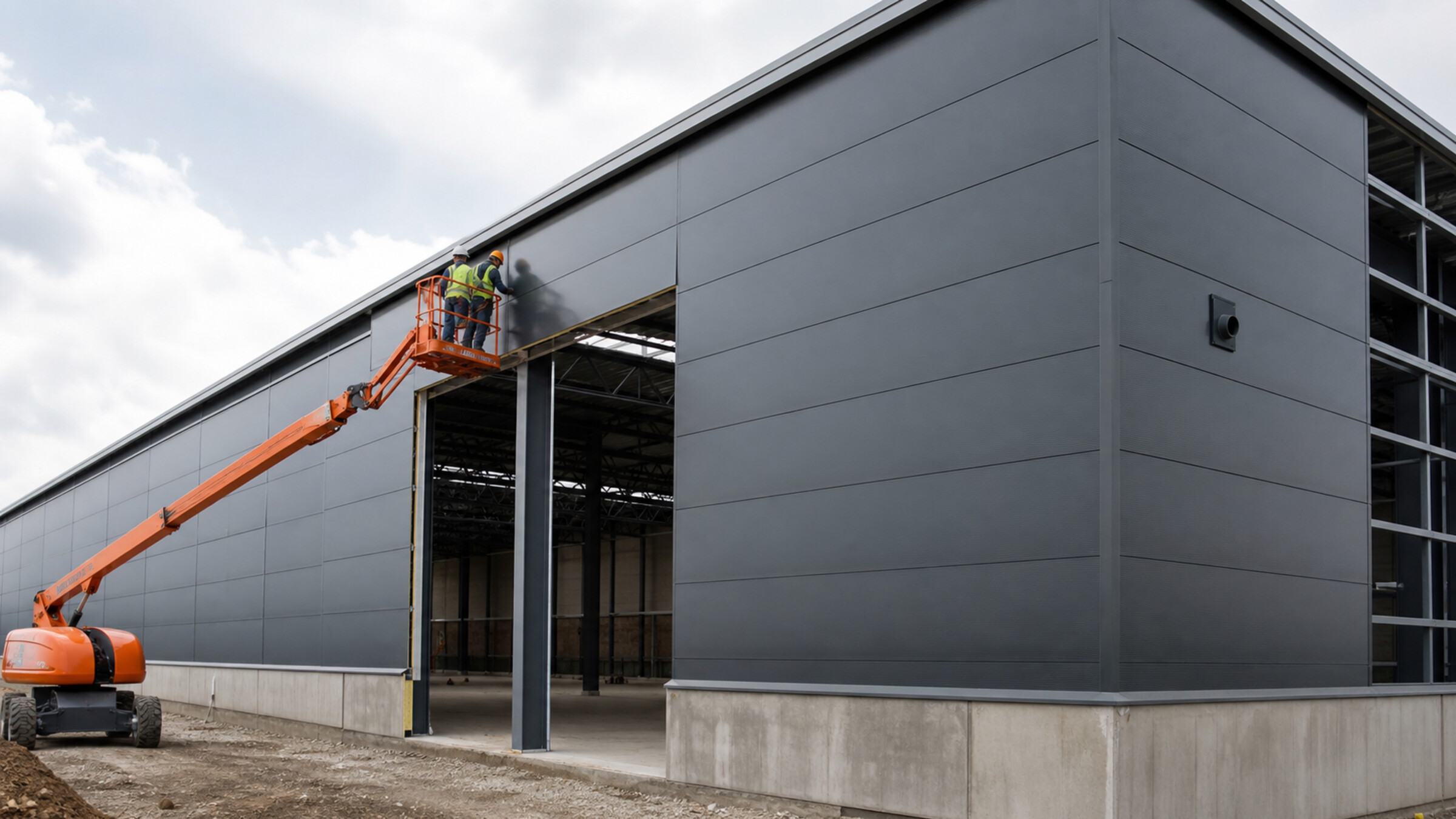

Почему ограждение рассматривают как систему
Наружная оболочка отделяет внутренний режим от климата и одновременно воспринимает ветер, собственный вес, температурные деформации и эксплуатационные воздействия. Её работа зависит от материала основных участков и от мест, где слои меняют направление, прерываются или соединяются с каркасом.
Четыре взаимосвязанные функции
- Теплоизоляционный контур ограничивает теплопередачу.
- Воздушный контур препятствует неконтролируемой фильтрации.
- Влагозащитные слои управляют осадками и паропереносом.
- Несущая подсистема передаёт нагрузки к каркасу.
Один слой может выполнять несколько функций, но это должно быть подтверждено его характеристиками и непрерывностью. Например, металлическая облицовка защищает от осадков, однако её замки, крепёж и примыкания требуют самостоятельной герметизации.
Тепловую защиту проектируют по СП 50.13330.2024. Приведённое сопротивление неоднородной конструкции рассчитывают с учётом ГОСТ Р 54851-2011, а характеристики теплотехнических неоднородностей систематизирует СП 230.1325800.2015.
Коммерческие варианты систем собраны на странице ограждающих конструкций. Эта статья фокусируется не на выборе материала, а на проверке его стыков и примыканий.
Исходные данные для теплотехнического узла
Узел нельзя выбрать из альбома только по внешнему сходству. Нужны климат площадки, внутренний температурно-влажностный режим, состав оболочки, геометрия каркаса и требования к эксплуатации.
Внутренний режим
Фиксируют температуру, влажность, воздухообмен и возможные выбросы влаги в нормальном и пиковом режимах. Для холодильной зоны направление теплового и парового потока может отличаться от обычного отапливаемого помещения. Одинаковое примыкание применять автоматически нельзя.
Наружные воздействия
Учитывают температуру, ветер, осадки, солнечный нагрев и циклы замораживания-оттаивания применительно к материалам. Ветер создаёт перепад давления, который выявляет неплотности воздушного контура и может проталкивать воду в стык.
Конструктивные данные
- фактические профили панелей или листов;
- расположение прогонов, ригелей и стоек;
- шаг и тип крепежа;
- допустимые перемещения и прогибы;
- оконные, дверные и воротные системы;
- цоколь, парапет, водосток и инженерные проходки;
- требования к огню, акустике и коррозионной стойкости.
Если оболочка крепится к ЛСТК-каркасу, в модели учитывают стальные профили и крепёж как теплопроводные включения, а не только слой утеплителя между стойками.
Теплопроводные включения и приведённое сопротивление
Однородный участок утеплителя можно описать послойным сопротивлением, но реальная стена содержит стыки, крепёж, металлические элементы, углы и проёмы. В этих местах тепловой поток становится двумерным или трёхмерным.
Линейные и точечные элементы
К линейным относят протяжённые стыки, края перекрытий, цокольные и кровельные примыкания. Точечные возникают у крепежа и отдельных кронштейнов. Их влияние включают в приведённую характеристику всей ограждающей конструкции на основании расчёта или проверенных данных системы.
Температурное поле
Расчёт поля нужен не только для энергетического показателя. Он показывает минимальную температуру внутренней поверхности в критической точке и помогает оценить риск поверхностного конденсата при заданных условиях. Проверяют не условную «точку росы в стене», а применимые нормативные критерии для конкретной конструкции и режима.
Геометрические неоднородности
Даже без металлической вставки наружный угол имеет иной тепловой поток, чем плоская стена. Сочетание угла, стойки, крепежа и неполного утепления усиливает эффект. Поэтому каталог коэффициентов используют только в пределах описанной геометрии.
Увеличение общей толщины панели может улучшить основной участок, но не исправляет разрыв утепления в узле. Сначала устраняют конструктивный дефект, затем уточняют расчёт.
Конденсат и накопление влаги
Влага может появляться на внутренней поверхности, проникать с воздухом через неплотность, переноситься в виде водяного пара или попадать с осадками. У каждого механизма свой путь и способ контроля.
Поверхностный конденсат
Он возникает, когда температура поверхности при фактической влажности становится недостаточной. Критичны металлические включения, углы, зоны за оборудованием со слабой циркуляцией воздуха и неплотные стыки, через которые поступает холодный воздух.
Внутреннее увлажнение
Водяной пар перемещается через материалы, а перенос влажного воздуха через щель способен дать более концентрированное поступление влаги. Парозащитный слой и воздушный барьер проектируют согласованно, но не считают одним и тем же.
Внешняя вода
Доборные элементы, нахлёсты и уплотнения должны отводить воду наружу и допускать предусмотренное дренирование. Герметик не заменяет геометрию, если стык направляет поток внутрь. Капиллярный подсос и вода за облицовкой требуют выхода, а не замыкания в полости.
Эксплуатация
Повышение влажности после запуска процесса меняет риск. Проектный режим передают эксплуатирующей стороне, а отклонения вентиляции рассматривают вместе с оболочкой. Видимый конденсат нельзя автоматически объяснять «тонкой стеной» без измерений температуры, влажности и давления.
Воздушная герметичность и непрерывность слоёв
Фильтрация воздуха увеличивает теплопотери, переносит влагу и создаёт локальный дискомфорт. Герметичность обеспечивают непрерывным контуром, который можно проследить на разрезе по всему периметру.
Где контур обычно разрывается
- вертикальные и горизонтальные стыки;
- сопряжение стены с фундаментом и кровлей;
- рамы ворот, дверей и окон;
- углы и деформационные швы;
- крепления фасадных элементов;
- трубы, кабели и воздуховоды.
Для каждого места задают материал уплотнения, подготовку основания, величину сжатия или геометрию шва, допустимое перемещение и последовательность установки. Герметик должен работать в заданной деформации и быть совместимым с поверхностями.
Деформации
Каркас и оболочка перемещаются от нагрузки и температуры. Слишком жёсткий шов может оторваться, а слишком мягкий — не передать требуемое усилие или не удержать воду. Узел разделяет несущую и герметизирующую функции либо подтверждает их совместную работу.
Для систем из сэндвич-панелей важны замки, опоры и крепёж; для профилированного листа — нахлёсты, подконструкция и отдельный теплоизоляционный контур.

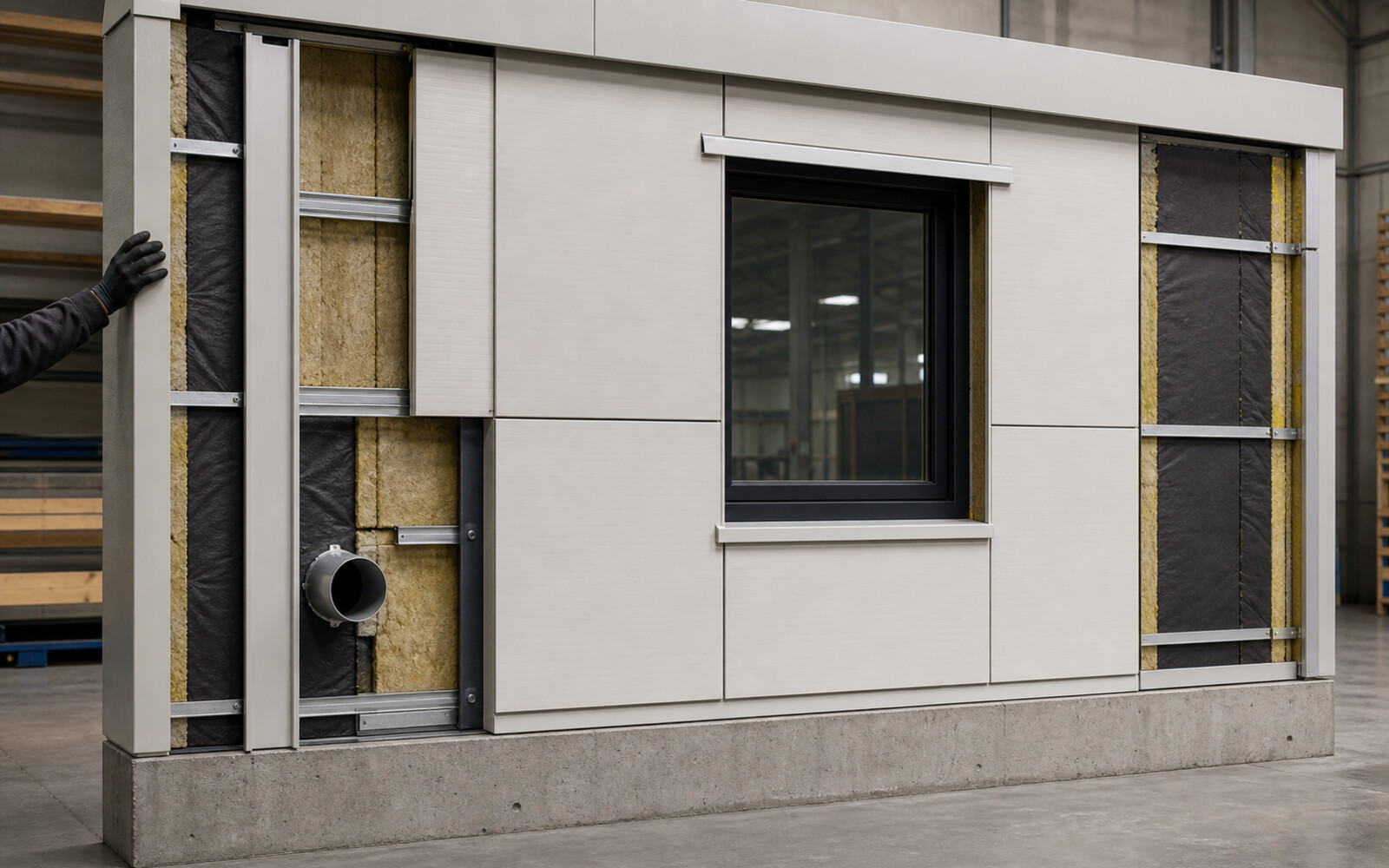

Критические узлы оболочки
Альбом узлов должен покрывать все места изменения геометрии и материалов. Ниже — минимальная карта рисков.
| Узел | Основной риск | Что показать |
|---|---|---|
| Цоколь | Мостик холода, вода, механическое повреждение | Непрерывность утепления, опору, дренаж, защиту |
| Угол | Геометрическая неоднородность, разрыв уплотнения | Стыковку слоёв и крепление |
| Проём | Продувание, протечка, деформация рамы | Четыре стороны, отлив, перемычку, уплотнения |
| Карниз и парапет | Осадки, ветер, окончание утепления | Нахлёсты, водоотвод и воздушный контур |
| Стык стены и кровли | Разрыв разных систем | Переход тепло-, воздухо- и влагозащиты |
| Проходка | Щели, пожарные и температурные требования | Гильзу, герметизацию, утепление и доступ |
Цоколь
Панель или стеновая система не должна передавать нагрузку на случайный доборный элемент. Опора, крепёж, водоотвод и теплоизоляция проектируются вместе. В зоне брызг и уборки учитывают механическую и коррозионную стойкость.
Проёмы
Ворота и двери имеют собственные допустимые деформации. Фахверк должен удерживать геометрию, а уплотнение — допускать монтажный шов. В верхнем узле организуют отвод воды, в нижнем — сопряжение с полом и наружным покрытием.
Проходки
Случайная пена вокруг трубы не является универсальным узлом. Нужны несущая фиксация, температурное перемещение, воздушная и водяная герметизация, теплоизоляция и требуемая пожарная заделка.
Как разработать и согласовать рабочий узел
Рабочий узел должен быть расчётным, собираемым и доступным для контроля. Красивый разрез без размеров, крепежа и порядка монтажа не управляет качеством.
Шаг 1. Определить функции
На схеме цветом или подписями прослеживают теплоизоляционный, воздушный и влагозащитный контуры, путь внешней воды и передачу нагрузки. Видно, какой материал продолжает каждый слой.
Шаг 2. Наложить движения
Указывают прогибы опор, температурные перемещения, монтажные зазоры и допустимую деформацию швов. Если один элемент жёстко связывает системы, проверяют возникающие усилия.
Шаг 3. Задать материалы и крепёж
Общие слова «утеплить» или «загерметизировать» заменяют спецификацией: материал, размеры, подготовка, способ установки, сжатие, нахлёст и совместимость. Для скрытых слоёв определяют контроль до закрытия.
Шаг 4. Проверить последовательность
Монтажник должен физически установить каждый слой в заданном порядке и иметь доступ к крепежу. Если внутреннюю ленту невозможно наклеить после установки панели, это учитывают в технологической карте.
При разработке зданий из сэндвич-панелей узлы координируют с КМ/КМД, архитектурой, инженерными сетями и пожарными решениями.
Контроль монтажа и диагностика дефектов
Большинство слоёв узла становятся скрытыми. Поэтому контроль строят по этапам, а не только по итоговому фасаду.
Входной и операционный контроль

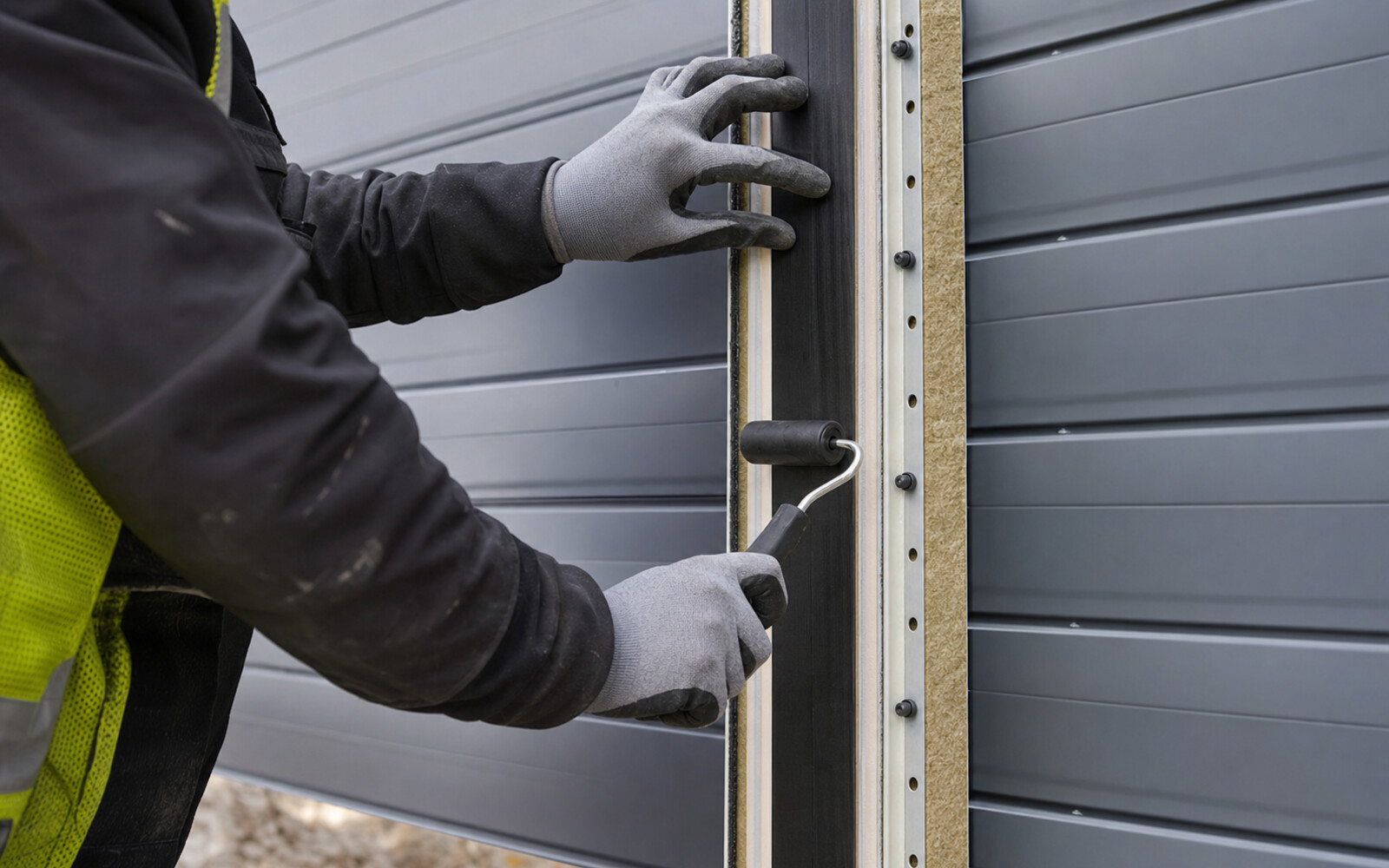

Проверяют геометрию основания, соответствие материалов, сухость и чистоту поверхностей, непрерывность утеплителя, положение уплотнителей, крепёж и защитные плёнки. Каждый скрываемый этап фиксируют до установки доборных элементов.
Видимые признаки
Неравномерный стык, сорванный крепёж, неплотный замок и разрыв герметика требуют проверки. Косметическая накладка не должна скрывать причину. После монтажа контролируют водоотвод и свободные дренажные пути.
Инструментальная диагностика

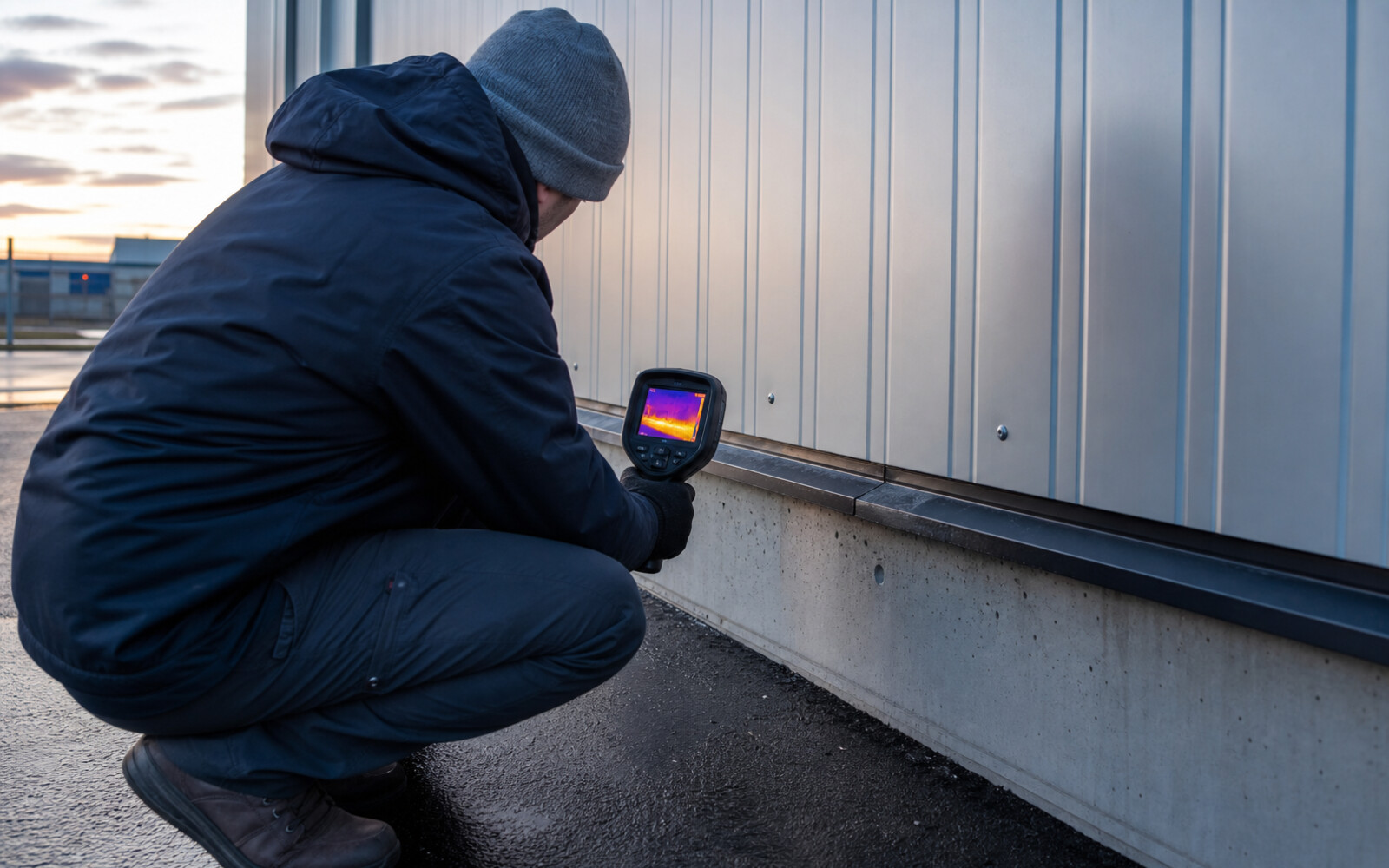

Тепловизионное обследование интерпретируют при достаточном перепаде температур и известных внутренних и наружных условиях. Оно показывает температурную картину, но не всегда однозначно различает мостик холода и подсос воздуха. Герметичность, влажность и локальные вскрытия при необходимости дополняют диагностику.
Разбор дефекта
- Зафиксировать режим, погоду и место.
- Сопоставить симптом с проектным узлом.
- Проверить воздух, воду, тепло и движение конструкции.
- Определить границы дефекта.
- Разработать ремонт с восстановлением всех контуров.
Такой порядок предотвращает повторную герметизацию внешнего шва, если источник влаги находится выше или внутри оболочки.
Чек-лист проверки узлов до монтажа
До заказа материалов и выхода бригады каждый типовой и нетиповой узел проверяют по единой форме.
Расчёт и требования
- указан внутренний режим и наружные расчётные условия;
- посчитана основная конструкция и применимые неоднородности;
- проверена температура критических поверхностей;
- учтены воздухопроницаемость и влагонакопление;
- требования по ветру, огню и коррозии согласованы.
Геометрия и материалы
- все функциональные слои непрерывны на разрезе;
- крепёж и подконструкция соответствуют расчёту;
- предусмотрены перемещения и монтажные допуски;
- вода отводится наружу, дренаж не заблокирован;
- материалы совместимы и имеют доступную технологию установки.
Производство работ
- показана последовательность операций;
- скрытые этапы имеют точки контроля;
- есть доступ к крепежу и герметизации;
- описана подготовка основания;
- нестандартные проходки разработаны до монтажа;
- замены материалов проходят согласование.

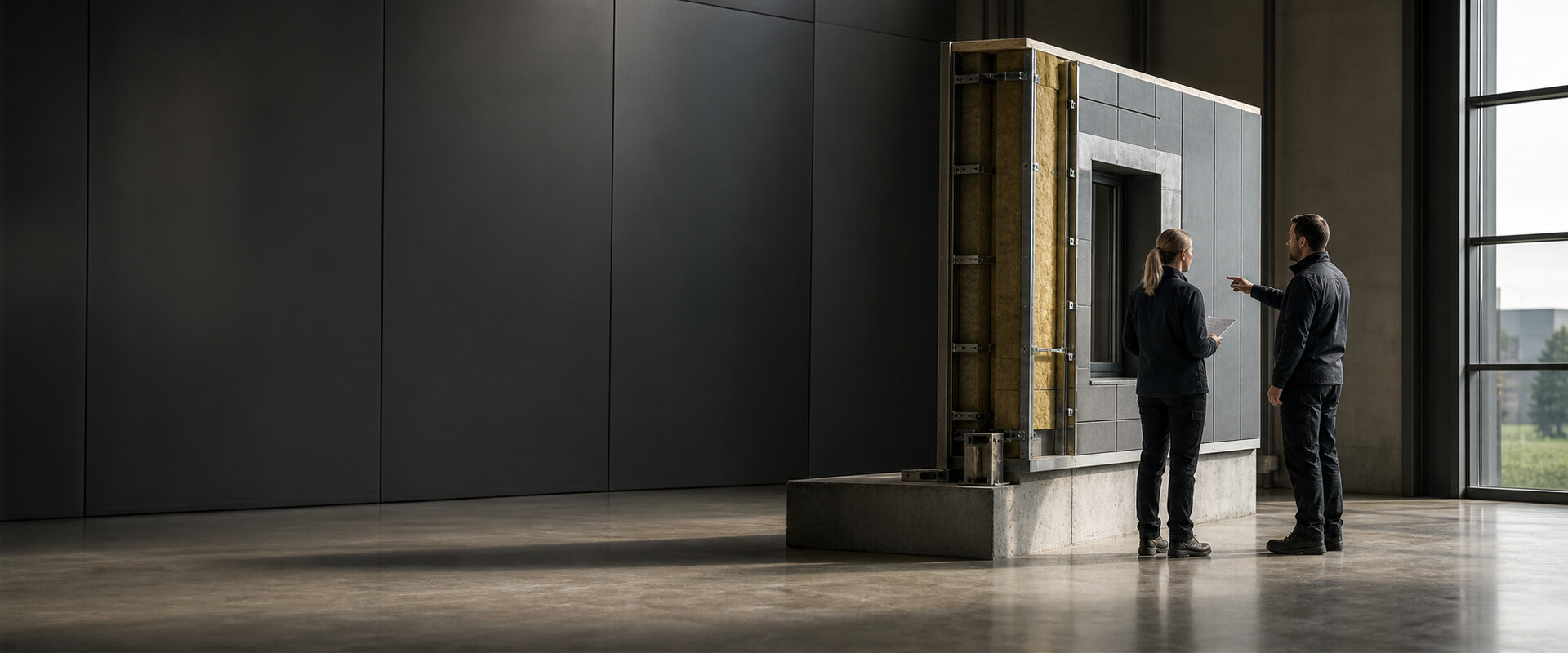

Полный комплект узлов должен быть готов до массовой установки оболочки. Пробный участок полезен для проверки собираемости, но не заменяет расчёт и документацию. Если решение нельзя воспроизвести и проконтролировать, оно не готово к тиражированию.
Дополнительно заказчик получает реестр нетиповых мест: вводы сетей, сопряжения очередей, перепады высот и примыкания к существующим конструкциям. Для каждого назначают ответственного разработчика и срок закрытия. Такой реестр не позволяет массовому монтажу уйти вперёд, пока критический интерфейс остаётся без проверенного решения.
