Коротко
Что важно запомнить
- Толщину панели определяют теплотехническим расчётом с учётом замков и креплений, а не только по таблице утеплителя.
- Несущая способность зависит от типа панели, облицовок, сердечника, пролёта, опорной схемы, температуры и климатических нагрузок.
- Минеральная вата, PIR и PUR имеют разные характеристики; выбор увязывают с пожарной стратегией, режимом эксплуатации и документацией производителя.
- Замок, крепёж, опорная ширина и доборные элементы являются частью системы и должны быть отражены в проекте.
- Замена панели на аналог возможна только после сравнения всех существенных характеристик и проверки узлов, а не по совпадению толщины и цвета.
С каких требований начинается выбор панели
Сначала определяют функцию ограждения и условия, в которых оно будет работать. Для стены и покрытия отличаются схемы опирания, воздействия воды и требования к стыкам. Для отапливаемого, влажного, холодильного или периодически используемого помещения нужны разные теплотехнические и герметизирующие решения.
Исходные данные
- наружный климат и ветровые зоны;
- температура и влажность внутри по рабочим режимам;
- требуемая огнестойкость и пожарные характеристики;
- шаг прогонов или стеновых ригелей;
- снег, ветер и эксплуатационные нагрузки;
- размеры проёмов и архитектурная раскладка;
- агрессивность среды и режим мойки;
- допустимые прогибы опорного каркаса;
- логистика, монтаж и возможность замены панели.
Проектирование трёхслойных ограждений опирается на СП 362.1325800.2017, тепловая защита — на СП 50.13330.2024. Для панелей с минераловатным сердечником применяют ГОСТ 32603-2021, для стеновых панелей с пенополиуретаном — применимый ГОСТ Р 59685-2021.
Область системы и коммерческие решения ГКС представлены на странице сэндвич-панелей.
Одинаковая панель работает по-разному в цехе из сэндвич-панелей и в универсальном здании из сэндвич-панелей: режим, пролёты, проёмы и внутренние воздействия должны быть зафиксированы до выбора продукта.

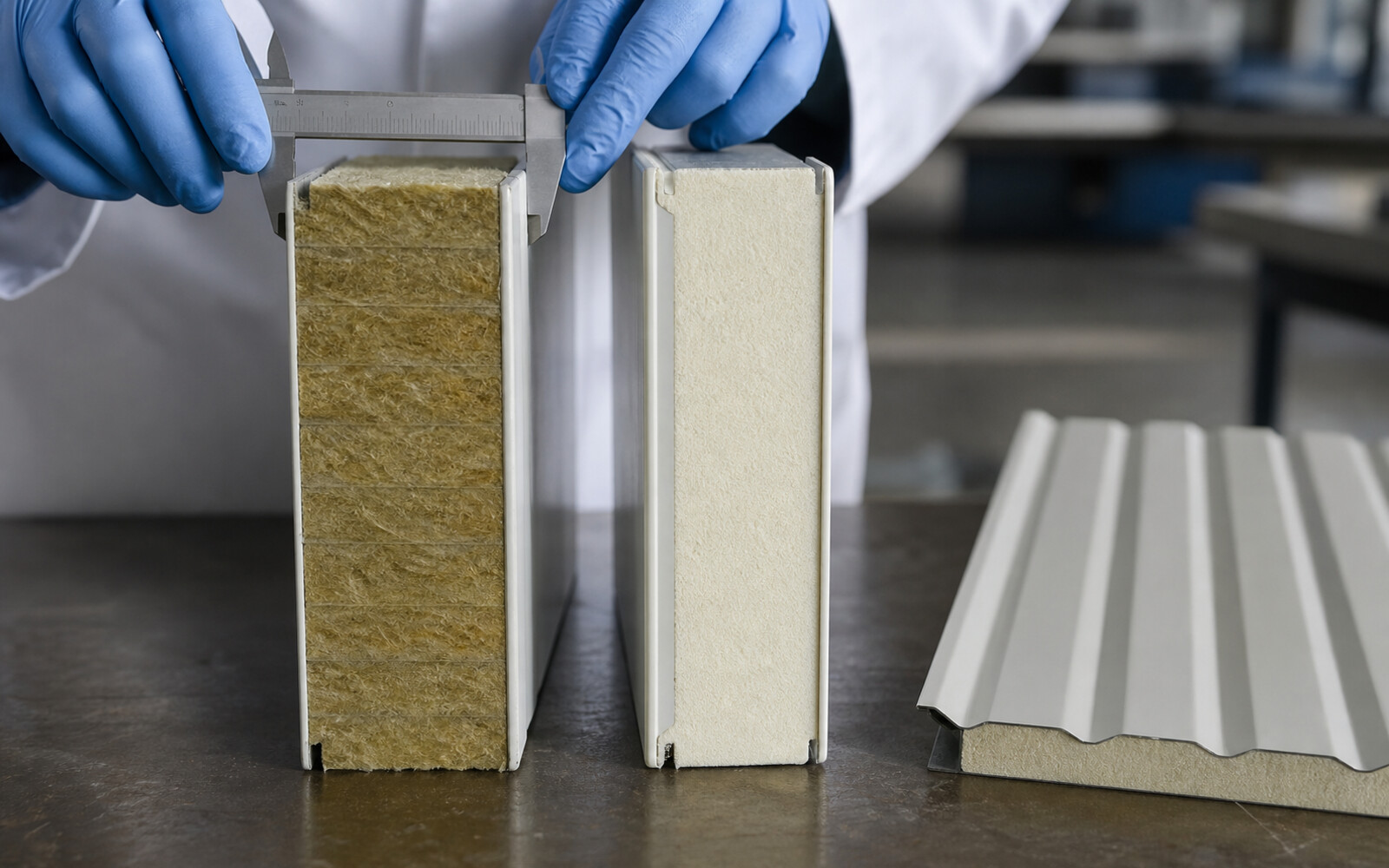

Как сравнивать материалы сердечника
Сердечник соединяет облицовки, участвует в передаче сдвига, формирует теплотехнические и часть пожарных характеристик. Сравнивать его только по коэффициенту теплопроводности недостаточно.
Минеральная вата
Для панели важны ориентация и качество ламелей, плотность, прочностные показатели и адгезия к облицовкам. Пожарные характеристики подтверждают для конкретного изделия и узла. Влага и нарушение герметичности могут ухудшать эксплуатацию, поэтому стыки и хранение требуют контроля.
PIR и PUR
Жёсткие пенополимерные сердечники позволяют получать панели с иным сочетанием теплотехнических и механических характеристик. Их пожарные свойства, дымообразование и область применения нельзя выводить из общего названия: проверяют документы конкретной панели и требования объекта.
Что сравнивать в документах
| Характеристика | Для чего нужна |
|---|---|
| Теплопроводность и термическое сопротивление | Подбор толщины |
| Прочность и модуль сердечника | Расчёт панели и стыков |
| Адгезия к облицовкам | Совместная работа слоёв |
| Пожарные показатели | Проектная пожарная стратегия |
| Влагостойкость и диапазон температур | Соответствие режиму |
| Производственные допуски | Геометрия и качество замка |
Корректный выбор завершает не название сердечника, а подтверждение всей панели как изделия для заданной области.
Как определить требуемую толщину
Подбор начинается с требуемой тепловой защиты для конкретного климата и внутреннего режима. Послойный расчёт основного участка — только первый шаг: фактическая оболочка содержит замки, крепёж, примыкания и другие неоднородности.
Номинальная и приведённая характеристика
Толщина сердечника задаёт сопротивление центральной зоны. Замок и металлические связи создают дополнительный тепловой поток. Для проектного решения используют характеристики, которые учитывают конструкцию панели и узлов в предусмотренном нормативами порядке.
Температура внутренней поверхности
В стыках, углах, цоколе и у крепежа проверяют критическую температуру поверхности для заданной влажности. Увеличение толщины панели не всегда устраняет локальный мостик, если утепление разорвано опорным столиком или неправильно собранным замком.
Холодильные и влажные режимы
Направление парового потока и требования к герметичности могут отличаться от обычного тёплого здания. Стыки и проходки рассматривают как часть непрерывного воздушного и парозащитного контура. Изменение температуры хранения после ввода требует повторной оценки.
Подробная методика проверки примыканий приведена в статье об узлах и на странице ограждающих конструкций.
Несущая способность, пролёт и схема опирания
Сэндвич-панель работает как многослойный элемент: облицовки воспринимают нормальные напряжения, сердечник обеспечивает совместную работу и передачу сдвига. Несущая способность зависит от конкретной конструкции изделия.
Нагрузки для стен и покрытия
Стеновую панель проверяют на давление и отсос ветра, собственный вес и температурные воздействия. Кровельную — также на снег и применимые эксплуатационные воздействия. Концентрации у опор, проёмов и крепежа рассматривают отдельно.
Одно- и многопролётная работа
Допускаемые нагрузки производителя привязаны к схеме опирания, пролёту, толщине и направлению приложения. Значения одной схемы нельзя переносить на другую. Монтажная раскладка должна совпадать с расчётной.
Прогибы опор
Панель крепится к прогонам и ригелям, которые тоже деформируются. Их перемещения могут раскрыть замок, перегрузить крепёж или нарушить работу ворот. Проверяют совместимость допустимых деформаций каркаса и ограждения.
Проёмы и локальные элементы
Панель не должна случайно перекрывать проём как несущая перемычка, если это не предусмотрено расчётом. Вокруг ворот и окон формируют фахверк и опоры для торцов. Конструкцию каркаса для сэндвич-панелей увязывают с раскладкой до производства.
Облицовки и защитное покрытие
Внешние металлические облицовки участвуют в несущей работе панели и защищают сердечник. Их толщина, марка стали, цинковый слой, профиль и полимерное покрытие являются расчётными и эксплуатационными параметрами.
Внутренняя и наружная стороны
Стороны могут работать в разных средах. Снаружи действуют осадки, ультрафиолет и температура, внутри — влажность, мойка и технологические вещества. Покрытие выбирают для каждой стороны, а маркировка пакетов должна исключать разворот при монтаже.
Профилирование
Форма облицовки влияет на жёсткость, внешний вид и узлы. Глубокое профилирование или гладкая поверхность имеют разные ограничения. Расчётные данные относятся к конкретной геометрии, поэтому замена вида профиля требует проверки.
Цвет и температурные деформации
Цвет поверхности влияет на нагрев от солнца. Производитель может устанавливать ограничения по длине, креплению и монтажу для разных групп цветов. Эти условия включают в проект, если они применимы.
Обрезанные кромки
Резку выполняют разрешённым способом без перегрева и повреждения покрытия. Металлическую стружку удаляют сразу: она ржавеет и загрязняет поверхность. Правила ремонта кромок и царапин берут из документации системы, а не подбирают случайную краску по цвету.

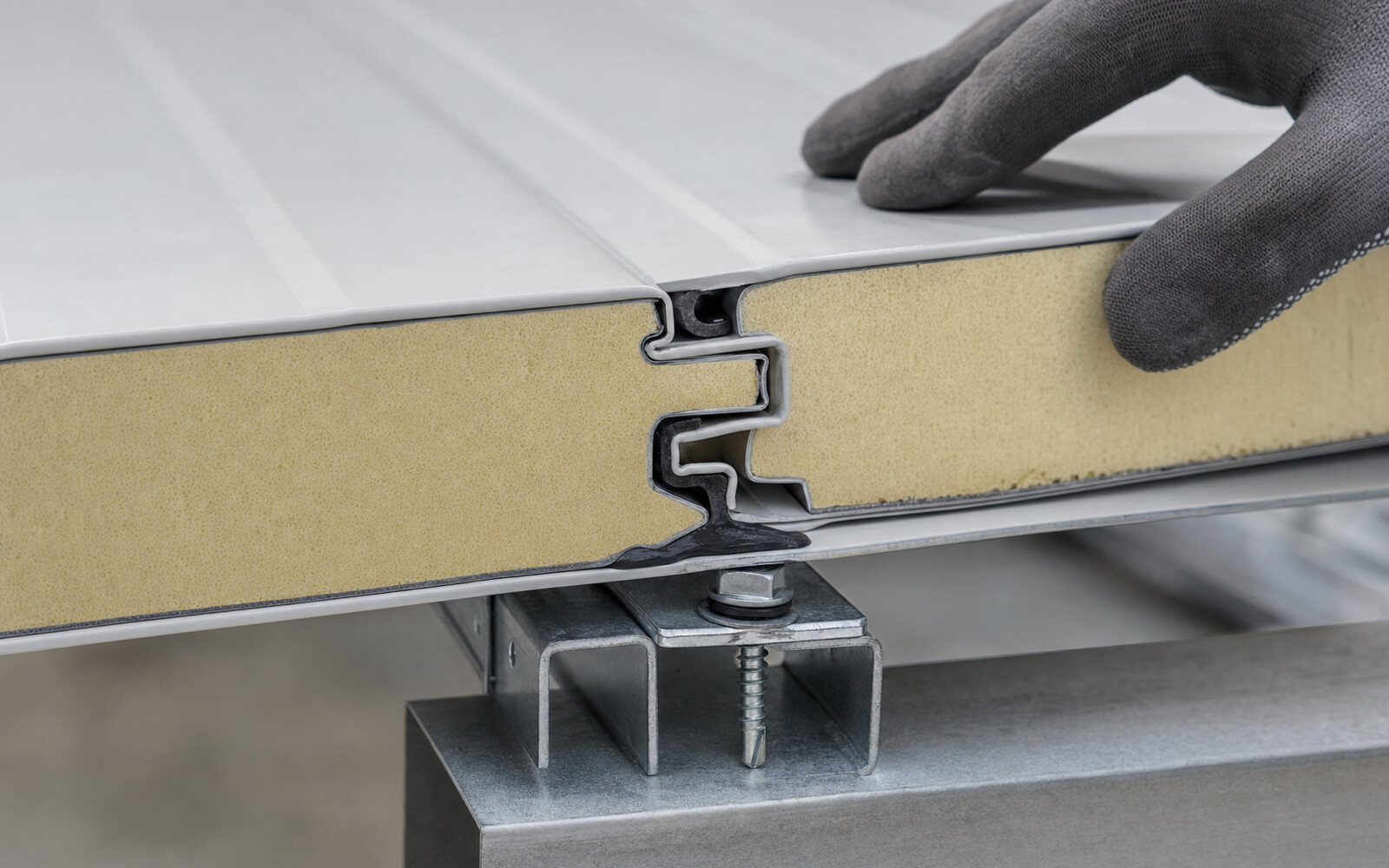

Замки, опоры, крепёж и герметизация
Замок обеспечивает геометрическое соединение соседних панелей, но его работа зависит от точности монтажа, уплотнений, крепежа и опор. Неплотный замок одновременно влияет на тепло, воздух и воду.
Опорная ширина
Торец должен опираться на предусмотренную поверхность без повреждения сердечника. Ширина и положение опоры берутся из расчёта и требований производителя. Стык панелей располагают там, где возможно установить крепёж и сохранить герметизацию.
Основной крепёж
Тип, длина, диаметр, шайба, покрытие, число и положение саморезов определяются расчётом с учётом ветровой зоны и материала опоры. Перетяжка деформирует облицовку и шайбу, недостаточная затяжка не герметизирует отверстие.
Продольные стыки и уплотнения
Уплотнитель устанавливают непрерывно и с проектным сжатием. Герметик наносят на подготовленную поверхность в указанной зоне замка. Видимый наружный валик не доказывает правильную герметизацию внутри.
Доборные элементы
Нащельники и отливы отводят воду и защищают стык, но не заменяют внутренние функциональные слои. Крепление добора не должно пробивать критическую зону или блокировать дренаж.
Узлы разрабатывают в составе услуги проектирования зданий из сэндвич-панелей.
Транспортирование и хранение панелей
Панель может потерять пригодность до монтажа из-за деформации замка, намокания сердечника или повреждения покрытия. Логистическая схема должна соответствовать длине и массе пакетов, доступу на площадку и очередности установки.
Приёмка поставки
Сверяют маркировку, количество, длины, цвет и сторону покрытия, документы качества и целостность упаковки. Повреждения фотографируют до разгрузки. Намокший или деформированный пакет не отправляют автоматически в монтаж.
Разгрузка
Используют предусмотренные траверсы, мягкие стропы и точки подъёма. Поднимать длинную панель за концы или волочить её по пакету нельзя. Защитная плёнка не является транспортной защитой от удара.
Хранение
Пакеты располагают на ровных опорах с уклоном и защитой от воды, обеспечивая вентиляцию и исключая длительный контакт с грунтом. Срок сохранения плёнки и условия хранения берут у производителя. Последовательность штабелей должна позволять подавать панели по монтажной раскладке без многократной перекладки.
Логистика согласуется с длиной пролётов и доступной техникой до размещения заказа. Изменение членения панели отражают в расчёте, раскладке и количестве стыков.

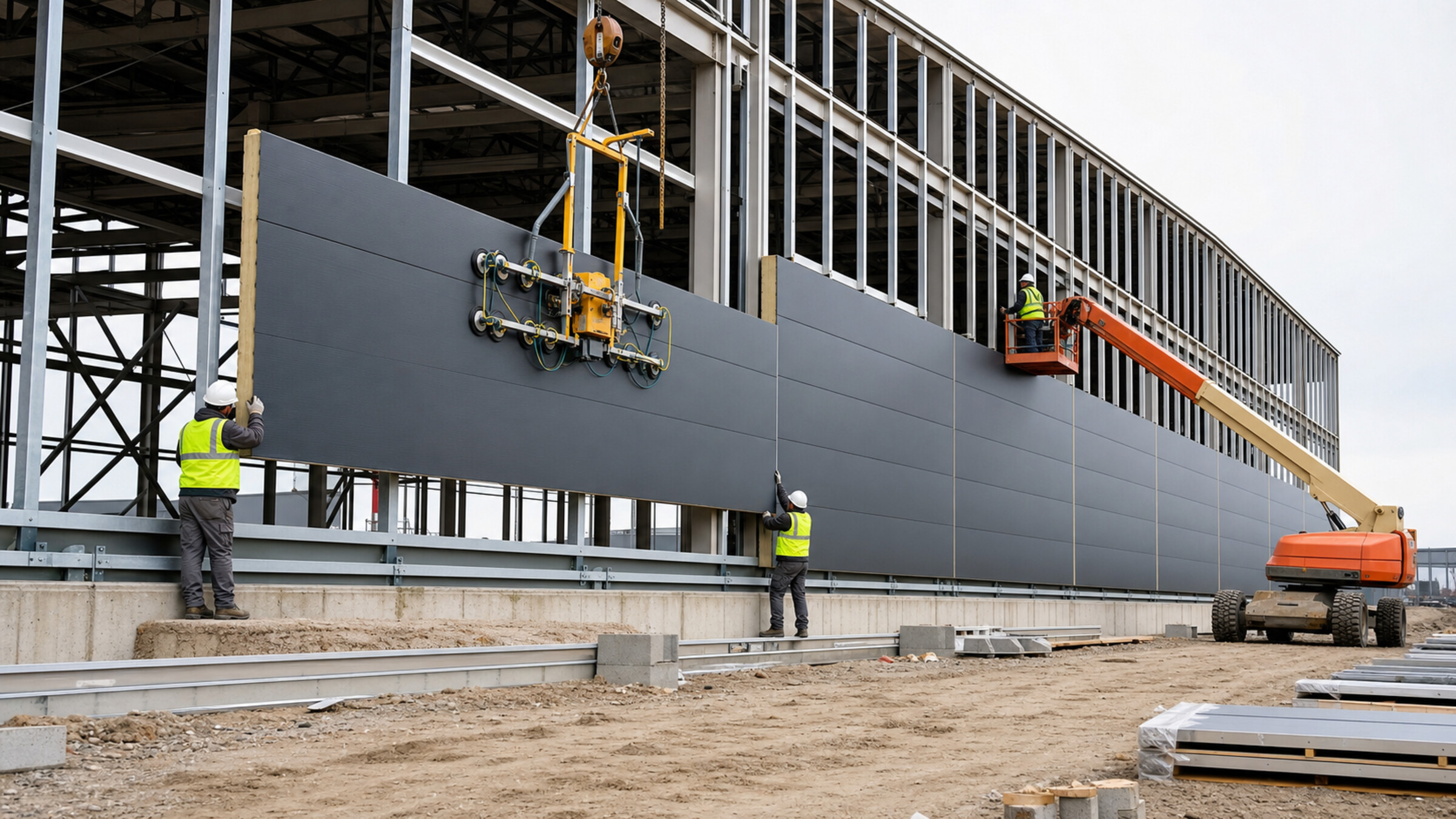

Монтаж и операционная приёмка
До установки проверяют геометрию каркаса и плоскость опор. Панель не должна выправлять деформированный ригель или перекрывать несоответствие осей.
Первая панель и контрольная раскладка
От положения первой панели зависит геометрия последующих замков. Проверяют вертикальность или направление ската, отметку низа, ориентацию наружной стороны и совпадение с раскладкой. Ошибку не распределяют по всей стене.
Скрытые операции
До закрытия доборами принимают уплотнители, утепление торцов, герметик, крепёж и примыкания. Для кровли особенно важны направление нахлёстов, герметизация и водоотвод. Ходить по панелям и складировать материалы можно только в предусмотренных местах.

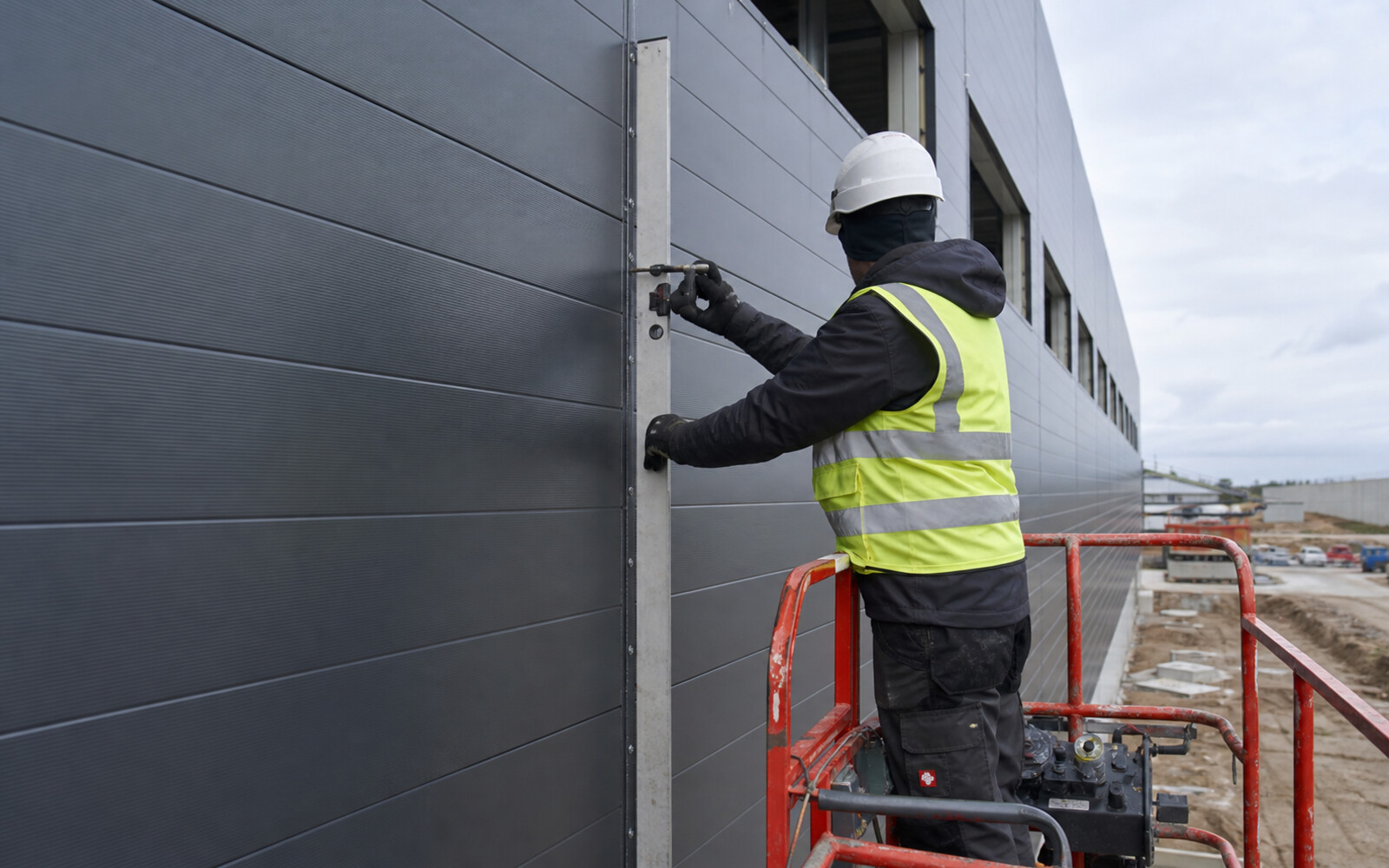

После установки
- замки закрыты по всей длине;
- облицовка не имеет недопустимых вмятин и царапин;
- крепёж расположен и затянут по проекту;
- защитная плёнка удалена в требуемый срок;
- стружка и загрязнения убраны;
- доборы не блокируют дренаж;
- проёмы и проходки выполнены по узлам.
Производство и приёмку ограждений координируют с СП 70.13330.2012, проектом и документацией производителя.
Чек-лист спецификации и замены на аналог
Спецификация должна позволять закупить то изделие, которое проверено расчётом, и оценить предлагаемую замену без догадок.
Что зафиксировать
- тип и назначение панели;
- производитель или полный набор эквивалентных характеристик;
- сердечник и его подтверждённые свойства;
- общую толщину и геометрию замка;
- облицовки, профилирование и защитные покрытия с обеих сторон;
- расчётную схему, допустимые нагрузки и пролёты;
- пожарные показатели для применимого узла;
- крепёж, уплотнители, герметики и доборы;
- требования к транспортировке, хранению и монтажу;
- документы качества и порядок входного контроля.
Как проверить аналог
Сравнивают не рекламное название, а каждую существенную характеристику. Затем проверяют расчёт панели, теплотехнику, пожарные решения, шаг опор, крепёж и геометрию узлов. Если замок или рабочая ширина отличаются, корректируют раскладку и доборы.
Что не является эквивалентностью
Одинаковая толщина, цвет или тип сердечника сами по себе недостаточны. Также нельзя переносить таблицу нагрузок одной панели на другую. Замена оформляется проектным решением до поставки, чтобы каркас и материалы не пришлось переделывать на площадке.
При альтернативе однослойной оболочки дополнительно изучают профилированный лист, но сравнивают уже разные системы, а не два взаимозаменяемых изделия.
Контрольный образец
Для значимого объекта полезно согласовать не только цветовой образец, но и фрагмент замка, облицовки и доборных элементов. Он помогает проверить фактуру, совместимость герметика, положение крепежа и качество реза до массовой поставки. Образец не заменяет сертификаты и расчёты, но становится наглядным эталоном для входного контроля и приёмки внешнего вида.
