Коротко
Что важно запомнить
- Схему ЛМК выбирают по технологии внутри здания, нагрузкам, ограничениям участка и требованиям к последующим изменениям, а не только по максимальному пролёту.
- Пролёт, шаг рам, тип ригеля, прогоны, связи и фундаменты образуют одну расчётную систему: локальная экономия одного элемента может утяжелить остальные.
- Пространственная устойчивость и монтажные состояния должны быть определены до выпуска КМД, а не оставлены на усмотрение бригады.
- Ограждения влияют на сетку второстепенных элементов, ветровую работу и узлы, поэтому их тип нужно зафиксировать на концептуальной стадии.
- Сравнивать варианты корректно по одинаковому заданию и совокупности производства, доставки, монтажа, защиты и эксплуатации.
Что входит в конструктивную схему ЛМК
Лёгкие металлические конструкции образуют не набор отдельных колонн и балок, а пространственную систему. В неё входят поперечные рамы, продольные связи, элементы покрытия, фахверк, узлы опирания и базы колонн. Каждый элемент должен иметь понятный путь передачи нагрузки: от кровельного или стенового материала — к прогонам и ригелям, затем к колоннам, фундаментам и основанию.
Несущие и стабилизирующие элементы
Поперечная рама обычно воспринимает основную часть вертикальных нагрузок и поперечного ветра. Продольную устойчивость обеспечивают связи, распорки и элементы, раскрепляющие сжатые пояса. Фахверк формирует опоры для стен, ворот и проёмов, но одновременно передаёт ветровые усилия в основную систему. Поэтому его нельзя считать «отделочным» дополнением.
Конкретный состав зависит от задания. Ригелем может быть балка постоянного или переменного сечения либо ферма. Колонны могут работать в жёсткой раме или в связевой системе. Покрытие иногда участвует в передаче усилий, но это допустимо только тогда, когда такая работа предусмотрена расчётом и подтверждена решениями крепления.
Для металлокаркасного здания принципиальна работа всей системы, поэтому состав металлоконструкций здания определяют вместе с технологией, ограждениями и монтажной последовательностью.
Хорошая схема читается как непрерывная цепочка нагрузок. Если для ветра, подвесного оборудования или монтажного состояния невозможно показать путь до основания, концепция ещё не завершена.
Общие принципы расчёта стальных элементов задаёт СП 16.13330.2017, а нагрузки и их сочетания — СП 20.13330.2016. Обзор применяемых решений собран в разделе технологий, а профильная посадочная о системе — на странице ЛМК-технологии.
Какие исходные данные определяют каркас
Сначала проектировщику нужен не желаемый вес металла, а сценарий эксплуатации. В задании фиксируют габариты, полезную высоту, сетку технологических зон, расположение ворот, требования к свободному пространству и возможность расширения. Отдельно передают нагрузки от оборудования, трубопроводов, кабельных трасс, площадок обслуживания и подъёмных механизмов.
Геометрия и технология
Положение колонн должно согласовываться с потоками транспорта, расстановкой линий и зонами безопасности. Свободный пролёт может быть принципиален в одной части здания и не нужен в другой. В таком случае многопролётная или комбинированная схема нередко рациональнее одинаковых рам по всему объёму.
Климатические и эксплуатационные воздействия
Снеговую и ветровую нагрузку определяют для конкретной площадки с учётом геометрии покрытия, перепадов высот и возможного образования снеговых мешков. К постоянным воздействиям относят не только собственный вес, но и фактический состав кровли, инженерные сети и стационарное оборудование. Для агрессивной или влажной среды задают требования к материалам, доступности осмотра и защите металлоконструкций.
Минимальный комплект для концепции:
- топографическая и геологическая информация по участку;
- технологическая схема с габаритами оборудования и маршрутами;
- температурный режим и состав ограждений;
- нагрузки от подвесов, кранов, площадок и коммуникаций;
- требования к огнестойкости, коррозионной защите и эксплуатации;
- ограничения перевозки и монтажа.
Неопределённые нагрузки не следует «прятать» в общий запас. Их нужно перечислить как допущения и закрыть до рабочей документации.
Основные типы поперечных рам
Выбор рамы начинается с требуемого пространства и способа обеспечить устойчивость. Универсально лучшей схемы нет: одинаковый пролёт можно перекрыть разными системами, но они по-разному влияют на высоту, изготовление, транспорт и фундаменты.
Жёсткая рама
В жёсткой раме моменты передаются через узлы колонн и ригелей. Такая схема позволяет освободить поперечное направление от диагональных связей, однако предъявляет повышенные требования к расчёту узлов, деформативности и баз колонн. Балка переменного сечения помогает распределить материал по эпюре усилий, но усложняет деталировку и производство.
Связевая схема
В связевой системе часть горизонтальных воздействий воспринимают диагонали или другие стабилизирующие элементы. Основные элементы могут быть проще, но связи занимают определённые ячейки. Их положение нужно согласовать с воротами, проходами, инженерными трассами и возможным расширением.

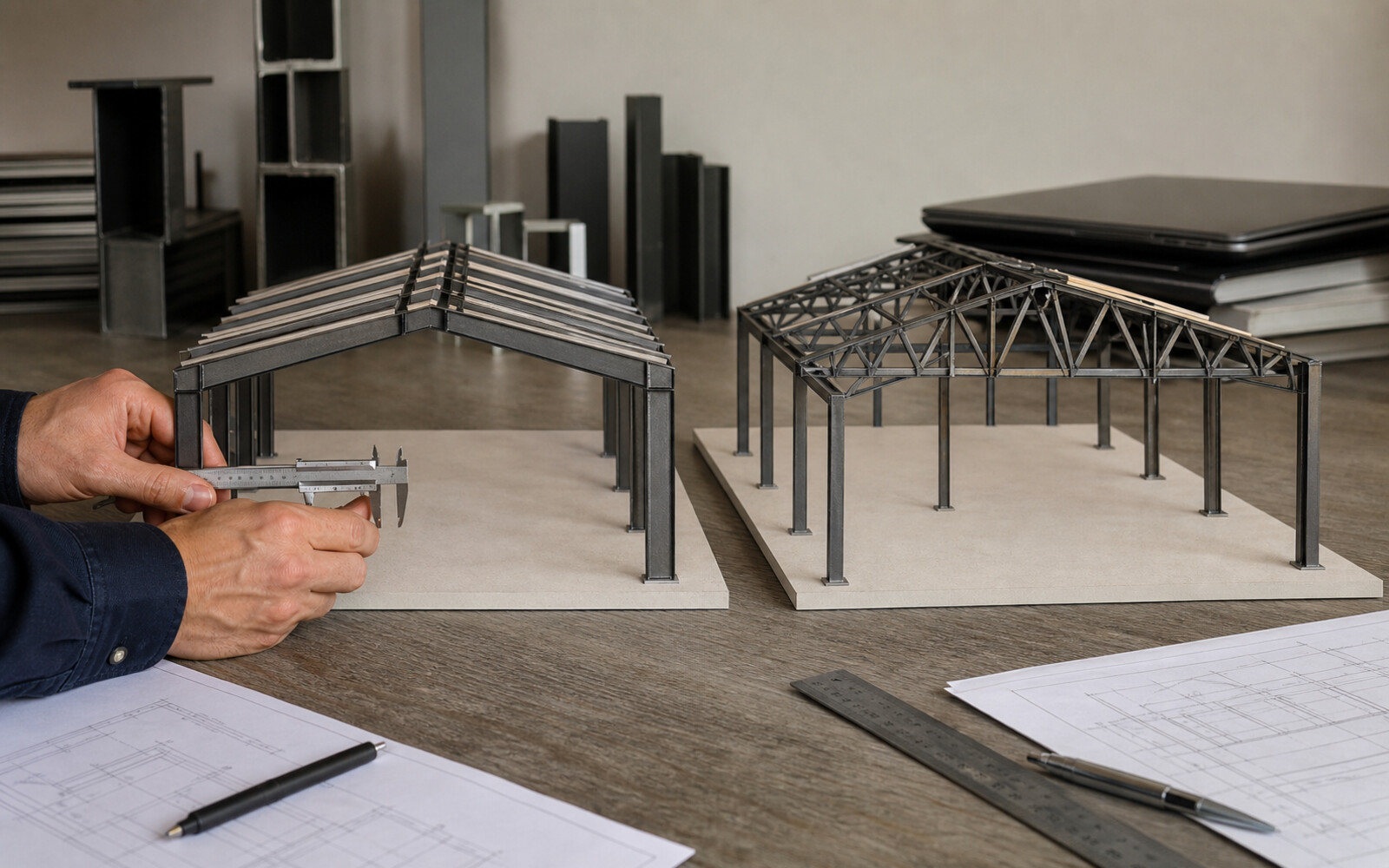

Ферма или сплошностенчатый ригель
Ферма позволяет перекрывать значительное расстояние при относительно небольшой собственной массе и даёт пространство для некоторых коммуникаций. Взамен появляются многочисленные узлы, требования к раскреплению поясов и большая строительная высота. Сплошностенчатый ригель обычно проще изготовить и защитить, но его рациональность зависит от пролёта, нагрузок и допустимого прогиба.
| Вопрос | Сплошностенчатый ригель | Ферма |
|---|---|---|
| Деталировка | Меньше деталей, но возможны переменные сечения | Больше стержней и узлов |
| Инженерные сети | Обычно проходят ниже или через согласованные проёмы | Возможна трассировка между стержнями |
| Транспорт | Отправочные марки определяют по габаритам | Часто требуется членение и сборка |
| Контроль | Геометрия, швы, стенка и пояса | Дополнительно положение каждого стержня и узла |
Сравнение делают на одной расчётной модели здания, а не по удельному весу отдельной балки.
Как связаны пролёт и шаг рам
Пролёт отвечает за поперечное свободное пространство, а шаг рам — за расстояние между несущими плоскостями. Увеличение шага уменьшает количество рам и фундаментов, но повышает нагрузки на прогоны, стеновые ригели и сами рамы. Уменьшение шага даёт более короткие второстепенные элементы, однако увеличивает число узлов, колонн и монтажных операций.
Почему нельзя назначить шаг одним правилом
Результат зависит от снегового района, высоты здания, ветра, типа кровли, положения ворот, длины поставляемых элементов и возможностей монтажа. Например, шаг, удобный для сэндвич-панели, может оказаться неудобным для технологического оборудования. И наоборот, сетка, выбранная под линию, может потребовать промежуточных стеновых элементов.
При сравнении вариантов учитывают:
- массу основных рам;
- массу прогонов, фахверка и связей;
- количество и усилия в фундаментах;
- число заводских и монтажных соединений;
- транспортное членение;
- продолжительность и последовательность монтажа;
- влияние прогибов на ограждения и ворота.
Предельный пролёт или «оптимальный» шаг нельзя назначать без расчёта. Корректная формулировка концепции — диапазон проверенных вариантов и причины выбора одного из них.

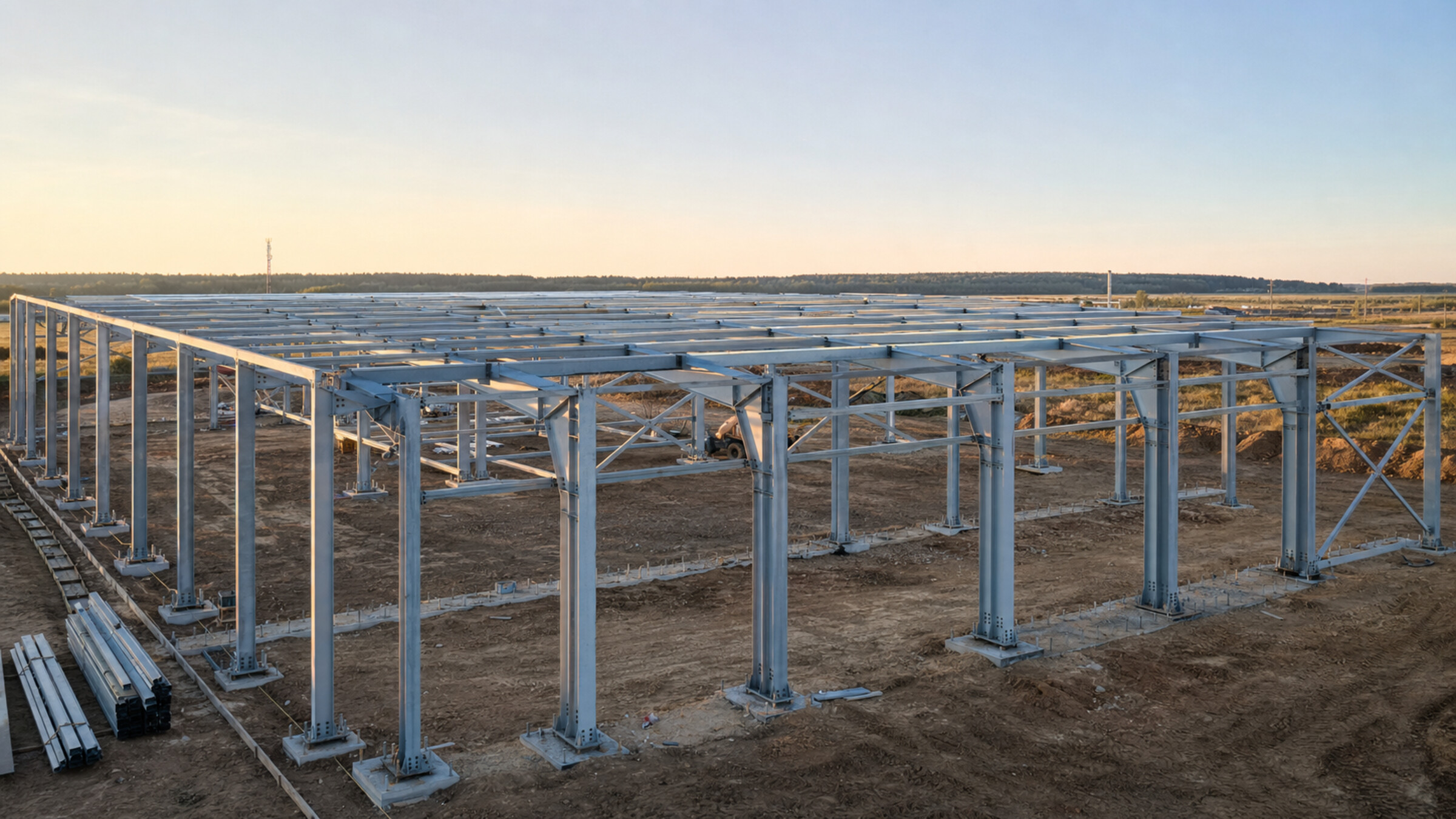

Пространственная устойчивость и связи
Расчёт плоской рамы не доказывает устойчивость всего здания. Сжатые элементы должны быть раскреплены из своей плоскости, горизонтальные воздействия — переданы к вертикальным связям, а усилия из связевых блоков — доведены до фундаментов. Положение каждой связи отражают в схеме и увязывают со смежными разделами.

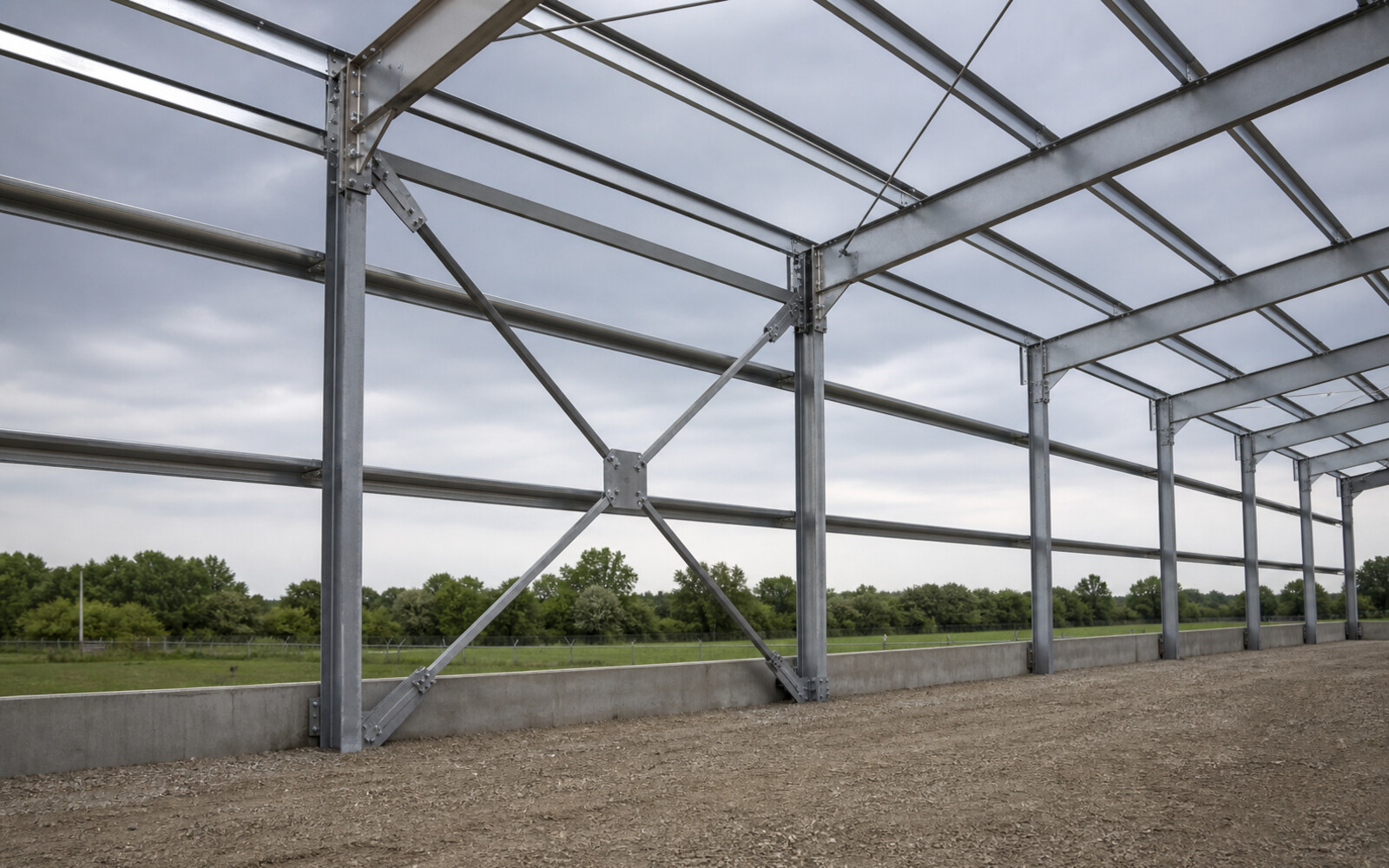

Продольные и горизонтальные связи
Вертикальные связи между колоннами воспринимают продольный ветер, монтажные воздействия и усилия от торможения оборудования, если оно предусмотрено. Горизонтальные связи покрытия собирают пространственный блок и передают нагрузки. Распорки фиксируют расчётную длину элементов и помогают сохранять геометрию.
Монтажное состояние
До установки всех связей и ограждений каркас работает иначе, чем в эксплуатации. В ППР определяют последовательность укрупнения, временные расчалки, момент передачи нагрузок и условия снятия временного крепления. Требования к производству и приёмке стальных конструкций рассматривает СП 70.13330.2012.
Температурные блоки и деформации
Длинное здание нельзя механически считать одной бесконечной рамой. Деление на блоки, положение связевых ячеек и деформационные решения определяют расчётом с учётом температуры, геометрии и жёсткости. Связи не должны самовольно переноситься на площадке: это меняет путь нагрузок.
Для заказчика полезна простая проверка: на схемах должны совпадать связи, распорки, базы колонн и фундаментные реакции. Разрыв между этими документами — сигнал доработать проект, а не вопрос, который решается при монтаже.
Как ограждения влияют на несущую систему
Тип стен и покрытия фиксируют до окончательного подбора второстепенного каркаса. Сэндвич-панели и профилированный лист имеют разные расчётные схемы, требования к опорам, прогибам и креплению. Их нельзя заменить друг на друга без проверки прогонов, фахверка и узлов.
Прогоны и стеновые ригели
Шаг опор определяют не только по несущей способности ограждения, но и по деформативности, расположению стыков и требованиям производителя. Чрезмерный прогиб ригеля может нарушить герметичность замка панели или работу ворот, даже если прочность металла обеспечена.
Ветровая работа
Стены передают давление и отсос через крепления к фахверку, затем — в рамы и связи. У углов и краёв здания воздействия могут отличаться от средних зон. Крепёж и опорные элементы назначают по расчётной зоне, а не одинаково «на квадратный метр».
Узлы примыканий
Цоколь, карниз, парапет, проёмы и инженерные проходки требуют одновременной координации конструктора и архитектора. Подробнее теплотехнические риски разобраны в разделе ограждающих конструкций. В концепции ЛМК важно заранее оставить место для непрерывного утепления и герметизации, не создавая конфликтов со связями и опорными столиками.
Фундаменты и узлы как часть одной схемы
Шарнирная и жёсткая база передают в фундамент разные сочетания усилий. Изменение жёсткости узла влияет на моменты в колонне, перемещения рамы и размеры опорной плиты. Поэтому узел нельзя сначала считать шарнирным, а затем детализировать как жёсткий без пересчёта модели.
Реакции на фундаменты
Проектировщик передаёт не одно максимальное число, а набор сочетаний: вертикальную силу, сдвиг и моменты с указанием знаков и совместности. Эти данные нужны для выбора основания, расчёта анкерной группы и проверки отрыва. Разбор исходных данных приведён на странице фундаментов.
Заводские и монтажные соединения
При членении рамы учитывают транспортный габарит, доступ к болтам или сварке, возможность контроля и восстановление покрытия. Узел должен быть не только прочным, но и собираемым при фактической последовательности работ. Излишне сложное членение иногда сводит на нет экономию массы.
Требования к принципиальным узлам закрепляют в КМ, а деталировку отправочных марок выполняют в КМД. О системе документации и производственной логике полезно сверяться с разделом МК-технологии.
Как корректно сравнивать варианты
Варианты сравнивают при одинаковых габаритах, нагрузках, классе ответственности, составе ограждений и требованиях к эксплуатации. Нельзя считать одну схему с полным набором подвесов, а другую — только на собственный вес и снег. Также важно одинаково учитывать противокоррозионную и огнезащиту.
Матрица сравнения
| Критерий | Что проверять |
|---|---|
| Материалоёмкость | Основные и второстепенные элементы, связи, фасонки, крепёж |
| Основания | Реакции, число фундаментов, анкеры и объём земляных работ |
| Производство | Повторяемость марок, число деталей, сварка и контроль |
| Логистика | Длина и масса отправочных элементов, число рейсов |
| Монтаж | Укрупнение, временная устойчивость, доступ техники |
| Эксплуатация | Деформации, защита, доступ к осмотру, адаптация |
Кроме итоговой массы полезно оценивать чувствительность схемы к изменению исходных данных. Если небольшое смещение ворот требует переноса главной связи или замены нескольких рам, это эксплуатационный риск. Если расширение предусмотрено заранее, крайняя рама, связи и фундаментные решения должны это учитывать.
После выбора концепции заказчик передаёт её в проектирование здания из металлоконструкций, затем решения согласуют с возможностями производства металлоконструкций и монтажа.
Если принята рамная схема, комплект металлического каркаса здания проверяют не только по массе, но и по повторяемости марок, транспортным габаритам и порядку сборки.
Чек-лист проверки концепции ЛМК
До выпуска рабочей документации заказчику полезно получить короткий комплект, в котором решения можно проверить без чтения всей расчётной модели.
Геометрия
- оси, пролёты, высоты и отметки совпадают с технологической схемой;
- колонны и связи не пересекают ворота, маршруты и оборудование;
- предусмотрены проёмы, подвесы и зоны будущего расширения;
- строительная высота ригелей согласована с инженерными системами.
Расчётная система
- перечислены постоянные, климатические и технологические нагрузки;
- показаны поперечные рамы, продольные и горизонтальные связи;
- определены расчётные узлы и условия закрепления;
- проверены эксплуатационные и монтажные состояния;
- реакции на фундаменты переданы сочетаниями, а не несвязанными максимумами.
Реализуемость
- отправочные элементы соответствуют логистическим ограничениям;
- к болтам, швам и защитным покрытиям есть доступ;
- определена последовательность монтажа и временного раскрепления;
- прогоны и фахверк согласованы с выбранными ограждениями;
- изменения между расчётом, КМ и КМД управляются по версиям.
Финальная концепция должна отвечать не на вопрос «сколько тонн», а на вопрос «как здание будет нести нагрузки, изготавливаться, собираться и изменяться». Проверяемый ответ на всех четырёх стадиях — главный признак зрелой схемы ЛМК. Монтажную реализуемость затем уточняют при подготовке монтажа металлоконструкций.
