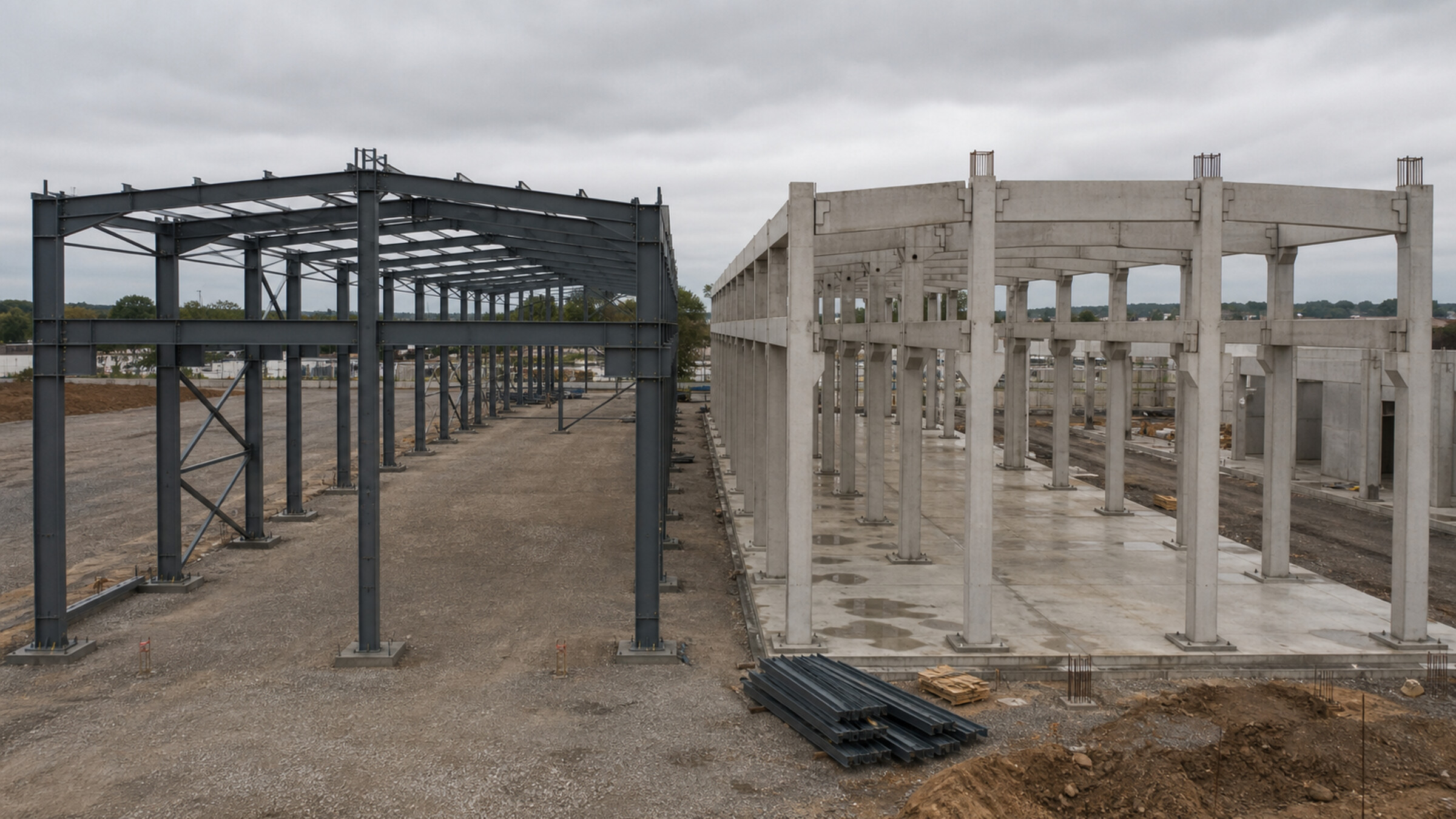

Металлоконструкции или железобетон: как выбрать несущий каркас

Стальной и железобетонный каркасы решают одну задачу: воспринимают нагрузки, обеспечивают пространственную устойчивость и передают усилия на основание. Различия начинаются в том, как материал работает, каким получается сечение, как соединяются элементы и в какой последовательности возникает расчётная схема.

Стальные конструкции проектируют по СП 16.13330.2017, бетонные и железобетонные — по СП 63.13330.2018. Нагрузки для обоих вариантов формируют на общей основе по СП 20.13330.2016, а требования надёжности и предельных состояний задаёт ГОСТ 27751-2014.

Стальной каркас

Элементы работают преимущественно как стержневая система из прокатных, сварных или холодногнутых профилей. Сечения относительно компактны, узлы выполняют сварными и болтовыми, а значительная часть операций переносится на завод. Система чувствительна к общей и местной устойчивости, качеству соединений, коррозионной и при необходимости огнезащите.

Железобетонный каркас

Бетон воспринимает сжатие, арматура — растяжение и часть других усилий. Каркас может быть монолитным, сборным или сборно-монолитным. На результат влияют армирование, трещиностойкость, деформации, защитный слой, соединения сборных элементов и технология бетонирования.

Сравнивать следует не материалы в отрыве, а две полностью сформированные системы. Посадочная о доступных решениях ГКС — металлоконструкции.

Наиболее частая ошибка — сравнить детально рассчитанный вариант с укрупнённой оценкой альтернативы. Чтобы результат был честным, обе схемы получают одинаковые исходные данные и критерии приёмки.

Функциональная геометрия

Фиксируют не только длину и ширину, но и полезную высоту под конструкциями, допустимые колонны внутри объёма, габариты проездов, ворота, оборудование и возможность расширения. Если железобетонная балка уменьшает полезную высоту или стальная ферма требует дополнительного пространства, это отражают в сопоставимых планах и разрезах.

Нагрузки и деформации

Обе системы считают на одинаковые климатические, технологические и эксплуатационные воздействия. Ограничения прогибов и перемещений согласуют с ограждениями, оборудованием и инженерными системами. Нельзя назначать одной схеме шарнирные, а другой жёсткие базы без проверки влияния на фундаменты.

Состав сравниваемого контура

• несущий и второстепенный каркас;
• фундаменты и анкерные либо закладные элементы;
• огнезащита и защита от коррозии;
• заводской контроль или контроль бетонирования;
• логистика, временные опоры и монтаж;
• требования к зимнему производству работ;
• обслуживание и возможное переустройство.

Исходные условия удобно закрепить в задании на проектирование зданий из металлоконструкций и параллельном задании на железобетонный вариант.

Материал не задаёт единственную сетку. Стальной каркас может использовать балки, фермы и рамные элементы; железобетонный — монолитные или сборные колонны, ригели, плиты и предварительно напряжённые изделия. Рациональность зависит от пролёта, нагрузки и допускаемой строительной высоты.

Большое свободное пространство

При требовании убрать промежуточные колонны стальная ферма или рамный ригель часто предоставляет широкий набор компоновок. Однако возрастает внимание к устойчивости, монтажному раскреплению и огнезащите. Железобетонный вариант может потребовать более массивного или предварительно напряжённого решения, доступность которого зависит от производства и логистики.

Регулярная сетка

При повторяемых небольших и средних ячейках сборный или монолитный железобетон может быть технологичен, особенно если перекрытия и пространственная жёсткость образуют единую систему. Стальная схема также выигрывает от повторяемости марок и узлов. Вывод получают по конкретной сетке, а не по общему правилу.

Изменяемость планировки

Будущие проёмы, антресоли, подвесы и изменение оборудования должны рассматриваться заранее. К стальному каркасу зачастую удобно присоединять дополнительные элементы после проверки существующих сечений и узлов. В железобетоне вмешательство затрагивает арматуру, трещиностойкость и локальные зоны; оно также возможно, но требует обследования и проекта.

Если приоритетом является лёгкая рамная система, отдельно рассматривают ЛМК-технологию, не подменяя ею весь класс стальных конструкций.

Стальная надземная система обычно имеет меньший собственный вес, чем геометрически сопоставимый железобетонный каркас. Но фундамент рассчитывают не по массе материала, а по совместным реакциям и грунтовым условиям.

Что передаётся на основание

Вертикальная сила — только одна компонента. Ветровой момент, горизонтальная реакция, возможный отрыв, динамика оборудования и неравномерность осадок могут определять размеры сильнее собственного веса. У лёгкой рамной схемы относительная роль отрыва и анкеров иногда возрастает.

Геометрия опор

Стальная колонна передаёт усилия через базу, опорную плиту и анкерную группу. Железобетонная колонна требует собственного узла сопряжения с фундаментом: монолитного продолжения, стакана, закладных или другого проектного решения. Сетка колонн влияет на количество фундаментов и объём ростверков либо фундаментных балок.

Грунты и подземная часть

На слабых или неоднородных грунтах снижение нагрузки может быть значимым, но решение подтверждают геотехническим расчётом. На другом участке размеры могут определяться минимальной конструктивной геометрией, морозными воздействиями, подземными сетями или требованиями оборудования.

Полный разбор интерфейса каркаса и основания приведён на странице фундаментов. При сравнении следует передавать проектировщику не «тонны на колонну», а сочетания реакций обеих схем.

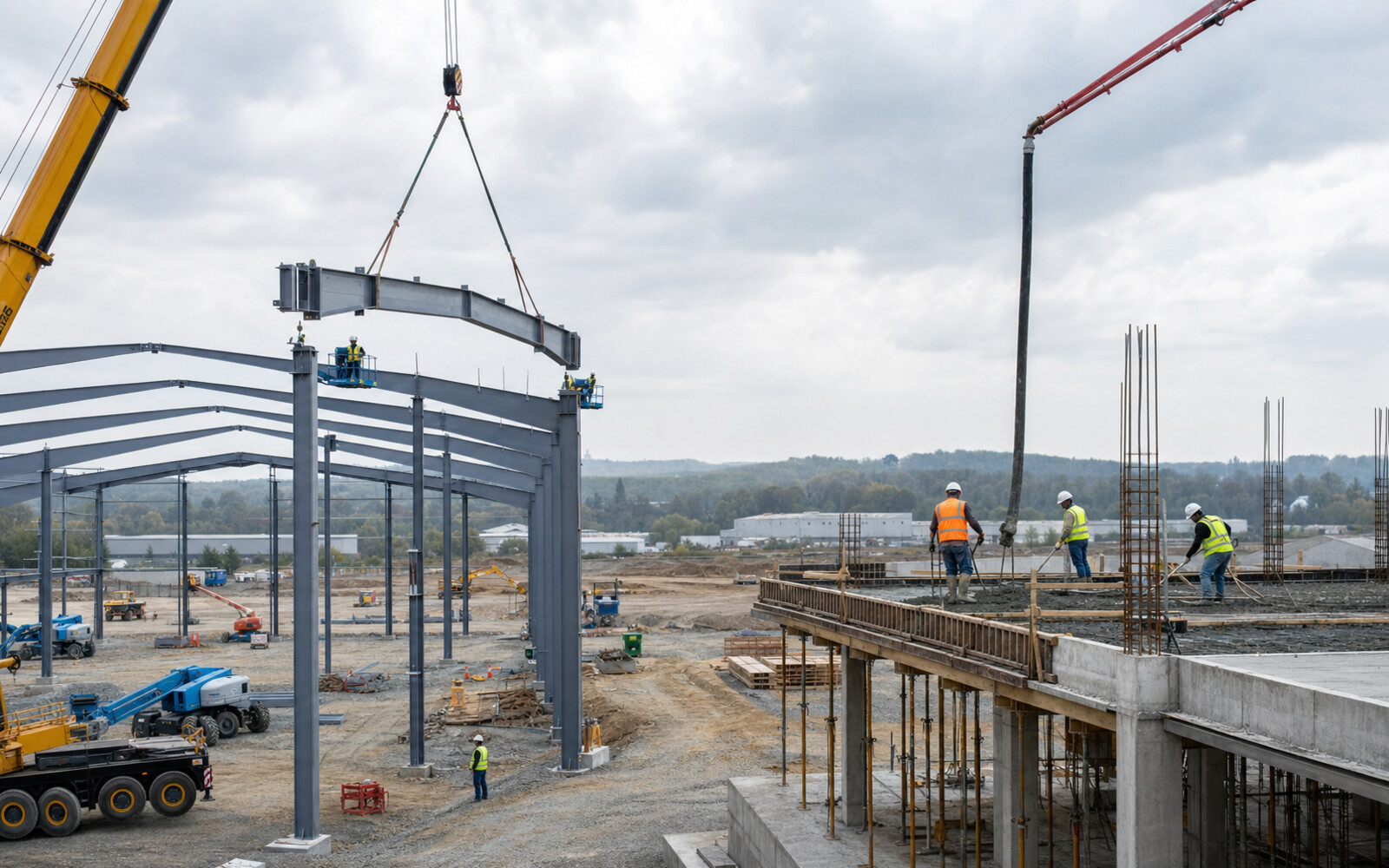

Срок реализации нельзя выводить из материала одним коэффициентом. Для стали ключевы готовность КМ и КМД, загрузка производства, поставка проката, число марок, контроль сварки, окраска, транспортное членение и последовательность монтажа. Для железобетона — вид системы, опалубка, армирование, поставка смеси или изделий, набор требуемых характеристик бетона, временные опоры и распалубка.

Заводская готовность

Производство металлоконструкций позволяет перенести резку, сборку, сварку и часть защиты в контролируемые условия. На площадке элементы соединяют по монтажным схемам. Сборный железобетон также имеет высокую заводскую готовность, но требует доступных типоразмеров или изготовления индивидуальной оснастки и надёжных монтажных стыков.

Мокрые процессы

Монолитный железобетон зависит от технологии укладки и выдерживания бетона, погодных условий и контроля каждого захваточного участка. Стальной монтаж не исключает мокрые процессы: остаются фундаменты, подливки и иногда композитные перекрытия. Поэтому сравнивают календарные модели всего объекта.

Транспорт и подъём

Стальные элементы членят по допустимой длине, массе и устойчивости при перевозке. Железобетонные изделия могут быть тяжелее и требовать иной грузоподъёмной техники. В обоих случаях учитывают подъезды, радиусы работы кранов и складирование.

Работы со сталью организуют через проект монтажа металлоконструкций; для железобетона также нужен самостоятельный технологический проект производства работ.

Пожарные требования задают по назначению, этажности, площади, степени огнестойкости и роли элемента в общей устойчивости. СП 2.13130.2020 рассматривает несущие колонны, связи, балки, фермы и элементы покрытий как часть системы, для которой проектировщик определяет требуемые решения.

Стальные элементы

При нагреве прочность и жёсткость стали снижаются. Требуемый предел обеспечивают расчётным сечением, конструктивной, реактивной или комбинированной огнезащитой либо иным подтверждённым решением. Выбор зависит от приведённой толщины элемента, режима среды, доступности контроля и совместимости с антикоррозионным покрытием.

Железобетон

Бетонный защитный слой и геометрия сечения создают тепловую инерцию, но соответствие не возникает автоматически. Проверяют прогрев арматуры, толщину защитного слоя, размеры элемента, схему опирания, трещинообразование и конструкцию узлов. Для некоторых требований может потребоваться дополнительная защита.

Корректная строка сравнения

В смету и календарный план включают уже подтверждённый способ достижения требуемой огнестойкости: подготовку, материалы, нанесение или монтаж, контроль, защиту от среды и обслуживание. Сравнение незащищённой стали с полностью рассчитанным железобетоном некорректно, как и обратное предположение, что любой бетонный элемент удовлетворяет требованию без проверки.

Долговечность определяется средой, проектной деталировкой, качеством работ и обслуживанием. Сталь подвержена коррозии при неблагоприятном сочетании влаги и среды; железобетон может испытывать коррозию арматуры, карбонизацию, воздействие солей, морозное разрушение и повреждение трещинами.

Стальной каркас

На стадии проектирования исключают водосборные карманы, недоступные щели и детали, которые невозможно очистить или окрасить. Систему покрытия выбирают по среде, подготавливают поверхность и контролируют толщину. Подробный контур решения раскрывает статья об антикоррозионной защите и страница МК-технологии.

Железобетонный каркас

Назначают характеристики бетона, защитный слой, армирование и меры по ограничению трещин применительно к воздействиям. Качество зависит от укладки, уплотнения, ухода, положения арматуры и состояния рабочих швов. Дефектный защитный слой нельзя компенсировать только увеличением общего сечения.

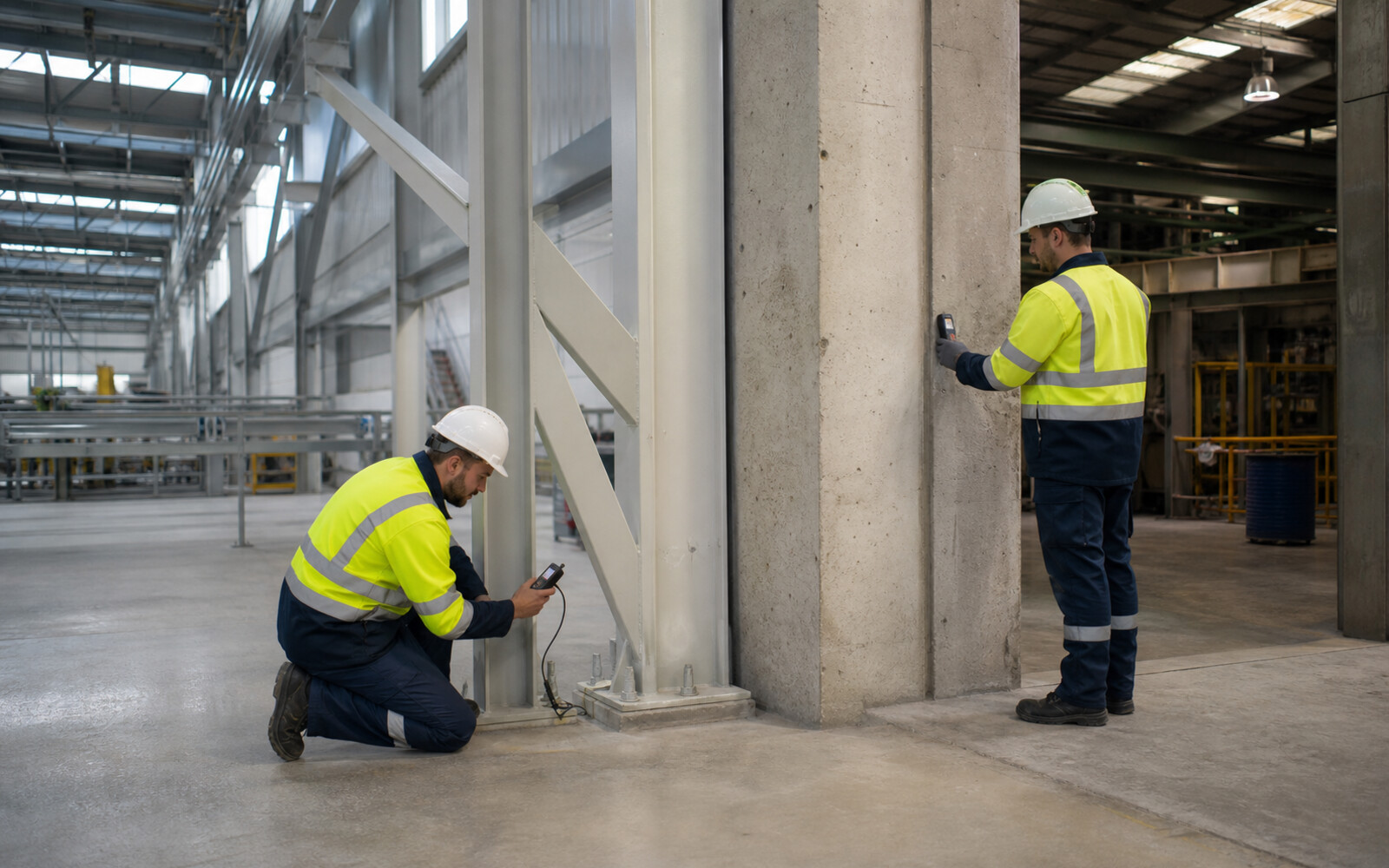

Доступность осмотра

Для обеих систем заранее определяют зоны контроля: стыки, опоры, места увлажнения, деформационные узлы и участки возможного механического повреждения. Скрытое решение без доступа может быть допустимо только при соответствующем проектном обосновании и защите.

Жизненный цикл должен включать регламент осмотров и восстановление защиты, а не абстрактный срок «без обслуживания».

Первоначальные капитальные затраты — только одна часть решения. Для производственного или коммерческого здания важны остановки эксплуатации, доступность ремонта, возможность изменить технологию и судьба конструкций после реконструкции.

Изменение нагрузок

Новый подвес, проём или оборудование сначала проверяют по исполнительной документации и обследованию. В стальной системе усиление может выполняться дополнительными элементами, но требует расчёта существующих узлов и устойчивости. В железобетоне возможны внешнее армирование, увеличение сечений и другие методы; вмешательство нельзя проектировать без данных об арматуре и фактическом бетоне.

Разборка и повторное использование

Болтовой стальной каркас потенциально удобнее демонтировать по маркам, если его состояние и проект допускают повторное применение. Это не автоматическое преимущество: нужны обследование, прослеживаемость материала и новый расчёт. Железобетон также перерабатывается как материал, но повторное использование целых элементов зависит от типа стыков и состояния.

Расчёт жизненного цикла

В модели учитывают:

• проектирование и подготовку производства;
• материалы, фундаменты, логистику и монтаж;
• огне- и антикоррозионную защиту;
• контроль и периодические осмотры;
• ремонты и остановки;
• вероятные изменения технологии;
• демонтаж и обращение с материалами.

Итог выражают не универсальным процентом, а диапазоном сценариев с источниками исходных данных.

Решение удобно принимать по матрице с весом критериев. Вес задаёт заказчик: для одного проекта решающим будет свободный пролёт, для другого — пожарная стратегия, доступный завод сборного железобетона или возможность работать без остановки соседнего производства.

Признаки готового сравнения

1. Обе схемы имеют одинаковые планы, разрезы и нагрузки.
2. Фундаменты рассчитаны по собственным реакциям каждого варианта.
3. Защитные системы включены в состав, а не оставлены примечанием.
4. Календарный план учитывает реальную поставку, контроль и монтаж.
5. Риски изменений и неполных исходных данных перечислены отдельно.
6. Решение подтверждено не только стоимостью, но и критериями эксплуатации.

Рациональным может оказаться и гибридный каркас: например, железобетонная часть для одной функции и стальная для большепролётного покрытия. Его оценивают как третью самостоятельную систему с узлами сопряжения, а не как компромисс без расчёта.
