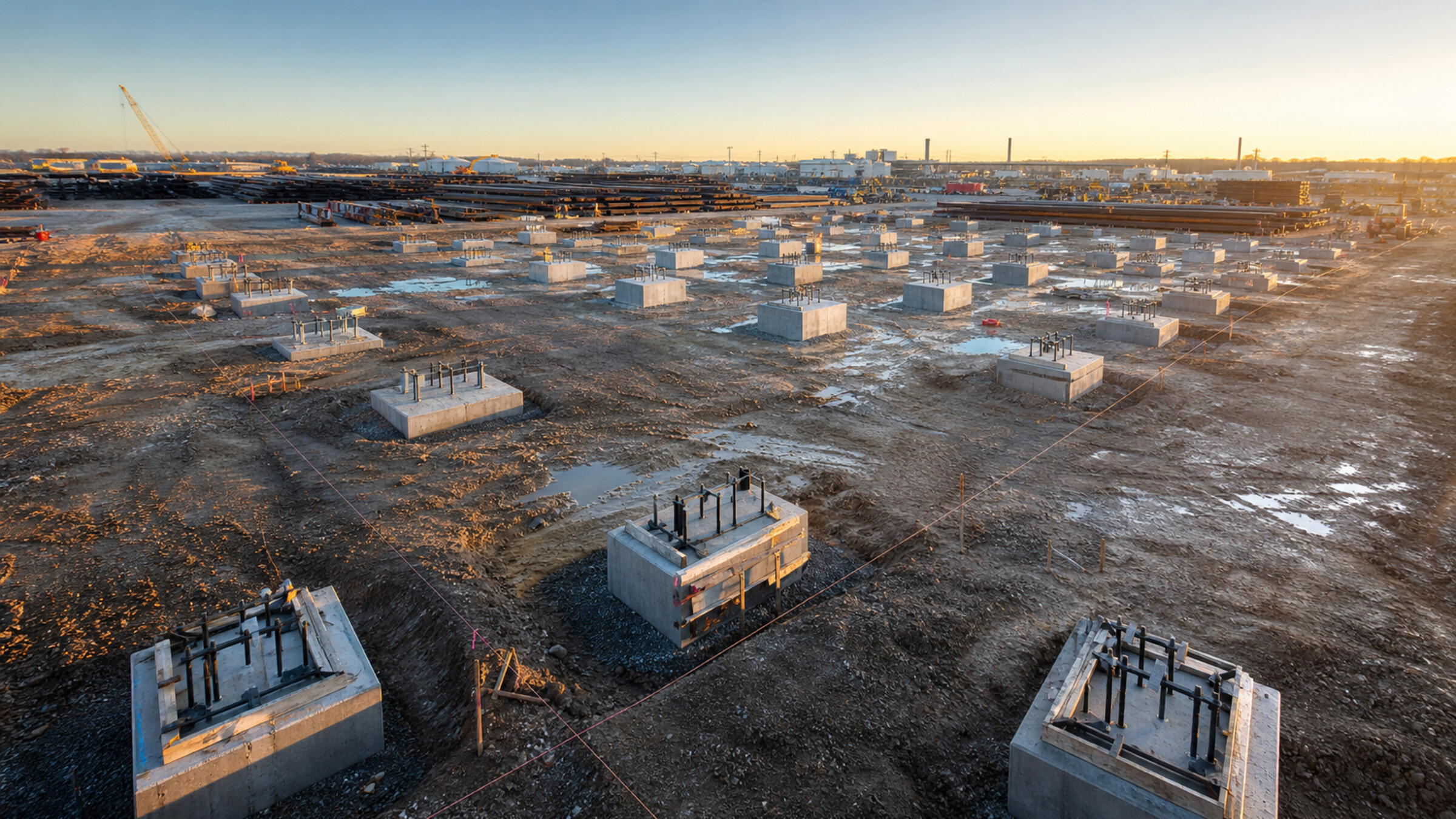

Фундамент под металлический каркас: от геологии до анкерных групп

Стальная рама не заканчивается на нижней отметке колонны. Её усилия проходят через базу, опорную плиту, анкеры или устройства передачи сдвига, подливку, бетонный массив и основание. Жёсткость каждого звена влияет на деформации и распределение усилий.

Основания и фундаменты проектируют по СП 22.13330.2016, стальную часть базы — в увязке с СП 16.13330.2017, нагрузки — по СП 20.13330.2016. Требования конкретного проекта могут включать дополнительные нормы по сваям, динамическим воздействиям, сейсмике или агрессивной среде.

Жёсткая или шарнирная база

Расчётное закрепление должно соответствовать деталировке. Если колонна принята шарнирно опёртой, узел должен допускать предусмотренный поворот и передавать заданные силы. Если база жёсткая, опорная плита, анкеры и фундамент воспринимают расчётный момент. Изменить схему в КМД без пересчёта нельзя.

Ответственность разделов

Конструктор стального каркаса передаёт реакции и геометрию базы. Проектировщик фундаментов проверяет основание, бетонную часть, армирование и анкеры как единый узел. Производство выпускает анкерные элементы по рабочим чертежам, а стройка обеспечивает положение до и после бетонирования.

Коммерческий контур решения представлен на странице фундаментов; статья объясняет интерфейсы, которые следует проверить заказчику.

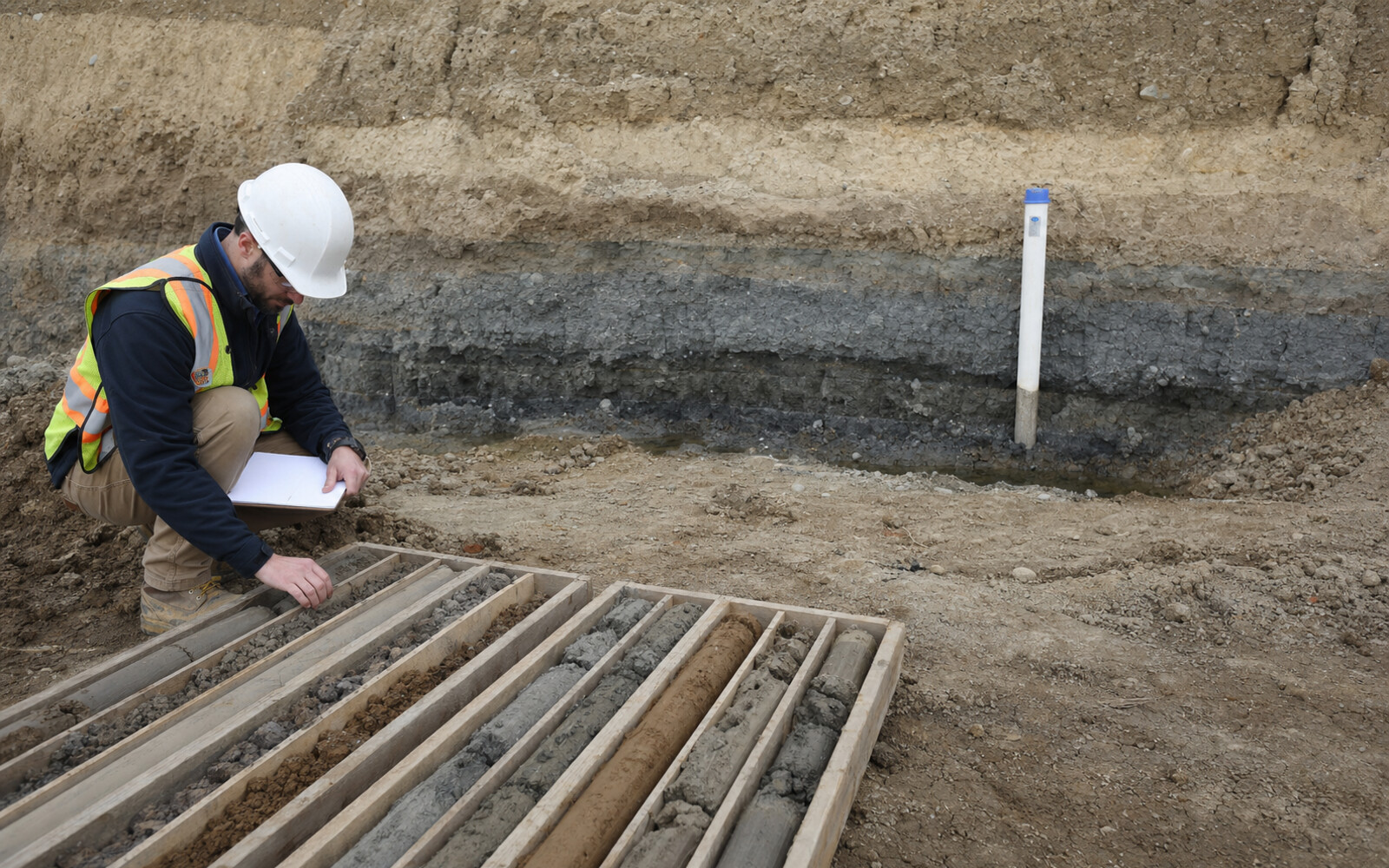

Фундамент выбирают по фактической модели основания. Отчёт должен покрывать пятно и глубину влияния проектируемого объекта, описывать слои, грунтовые воды, физико-механические характеристики и особые процессы. Старые материалы или данные соседнего участка могут использоваться только в обоснованном объёме, а не как автоматическая замена изысканий.

Что проверяет проектировщик

• положение выработок относительно принятой посадки;
• достаточность глубины и состава исследований;
• неоднородность слоёв и слабые прослойки;
• уровень и возможные колебания подземных вод;
• просадочность, набухание, морозные и другие особые свойства;
• агрессивность среды к бетону и металлу;
• влияние соседних сооружений, котлованов и коммуникаций.

Отметки и рельеф

Высотное положение чистого пола, планировки и подошвы фундамента должно быть согласовано с вертикальной планировкой и водоотводом. Нельзя независимо изменить отметку здания, сохранив прежнюю длину колонн и глубину анкеров.

Существующие сети

Подземные коммуникации могут ограничить размеры подошвы, положение свай и рабочую зону техники. Их координаты сверяют по актуальной топосъёмке и при необходимости уточняют на месте. Проект также учитывает будущие вводы, заземление и закладные.

Исходные данные полезно собрать до передачи в услугу проектирования фундаментов, иначе принципиальная схема останется предварительной.

Фундамент рассчитывают по сочетаниям усилий в базе колонны. Для каждого сочетания одновременно указывают продольную силу, сдвиги и моменты с принятой системой знаков. Отдельные максимумы нельзя складывать произвольно: они могут не возникать вместе.

Источники усилий

На базу действуют собственный вес, снег, ветер, оборудование, крановые и технологические воздействия, температурные эффекты и монтажные состояния. Для связевой колонны значимым может быть продольное усилие от ветра; для рамной — момент; для лёгкой крайней колонны — отрыв.

Реакции и версии модели

Таблица реакций должна иметь дату и версию расчётной схемы. Изменение шага рам, типа ригеля, связей, высоты или веса ограждений требует проверки реакций. Проектировщик фундаментов не должен продолжать работу по устаревшей таблице, если надземная часть изменилась.

Оборудование и полы

Фундаменты технологического оборудования могут взаимодействовать с каркасом через грунт, ростверк или общую плиту. Динамические воздействия требуют специального задания. Пол по грунту не следует автоматически считать частью фундамента колонны или устройством передачи сдвига.

Для ЛМК-каркаса особенно важно не судить о фундаменте только по небольшой массе: ветровой момент и анкерные усилия могут быть определяющими.

Тип основания выбирают после сопоставления грунтов, реакций, сетки колонн, подземной части, технологии работ и соседних конструкций.

Отдельно стоящие фундаменты

Подходят для сетки колонн, когда грунт позволяет передать нагрузку отдельными подошвами, а пересечение с сетями и соседними фундаментами контролируемо. Между ними могут потребоваться фундаментные балки или другие связи, предусмотренные расчётом.

Ленты и плиты

Ленточное решение объединяет ряд опор и может использоваться при близко расположенных колоннах или стенах. Плита распределяет нагрузки по площади и взаимодействует со всей системой, но требует детальной координации с технологическими приямками, полами и сетями.

Сваи и ростверки

Свайное решение применяют по геотехническому обоснованию, когда нагрузку нужно передать на подходящие слои или ограничить деформации. Проверяют работу свайной группы, ростверка, сопряжение с колонной и технологию устройства.

Вариант сравнивают по полному объёму земляных, бетонных, арматурных и монтажных работ без универсальных расценок.

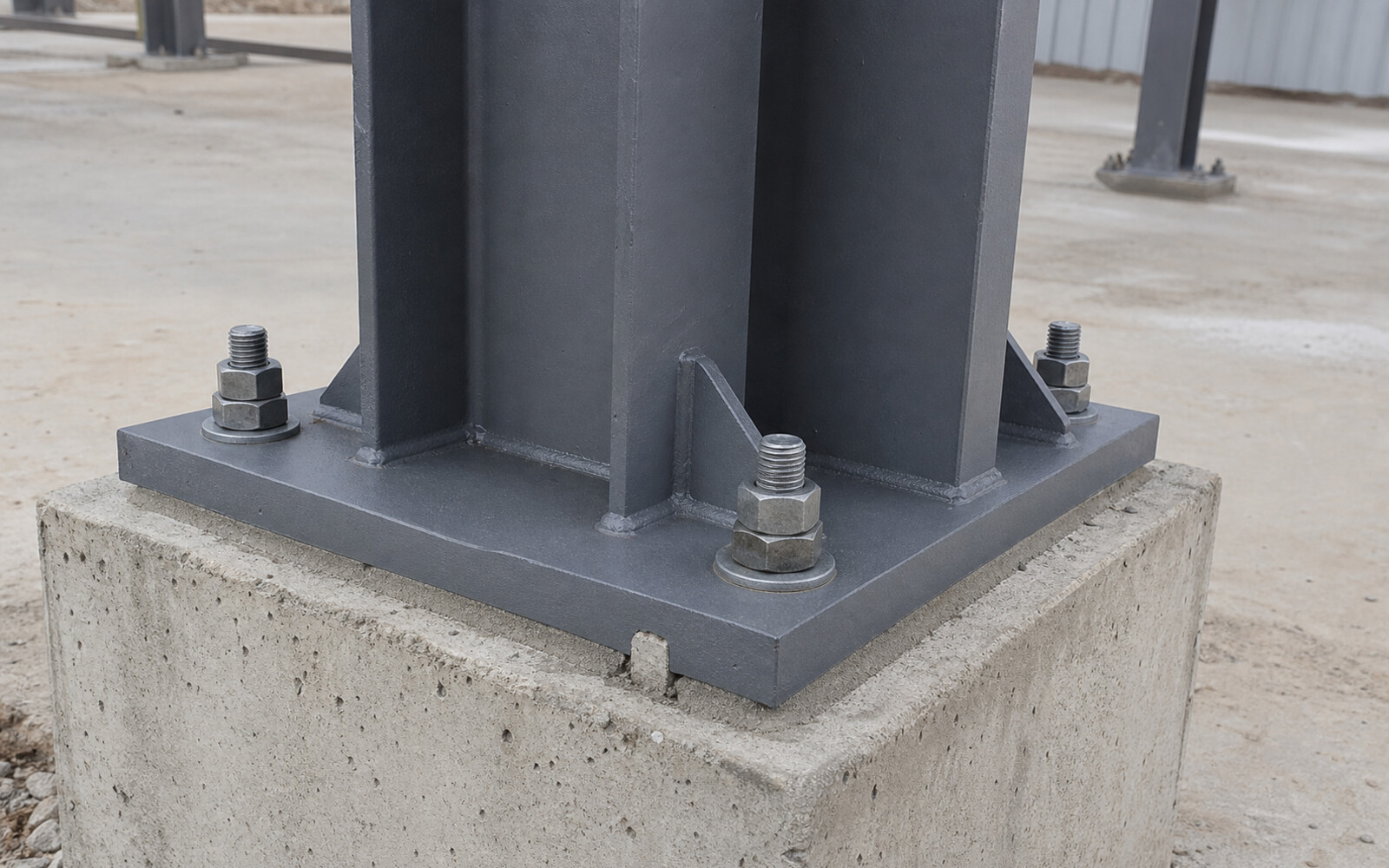

База распределяет усилия от сравнительно компактного стального сечения на бетон. Её элементы рассчитывают совместно: опорную плиту, траверсы или рёбра, сварные швы, анкеры, бетон под плитой и устройства передачи сдвига.

Опорная плита

Геометрия плиты зависит от усилий, марки стали, размеров колонны, прочности бетона и принятой модели контакта. Утолщение плиты не исправляет недостаточную работу анкеров или бетона. Рёбра должны быть доступны для сварки и контроля.

Сжатие и отрыв

Сжатие передаётся через контакт и подливку в бетон. При моменте часть базы может отрываться, и растяжение воспринимают анкеры. Распределение усилий зависит от жёсткости плиты и положения болтов; равномерно делить общую силу на их число допустимо не всегда.

Горизонтальная сила

Сдвиг может передаваться трением, анкерами, упором или специальной шпонкой — согласно расчётной схеме. Нельзя одновременно учитывать несколько механизмов без обоснования их совместной работы.

Подливка

Материал подливки, толщина слоя, подготовка поверхности и последовательность нагружения задаются проектом. Она должна заполнить опорную зону и передать усилие без пустот. Выверочные гайки или подкладки не заменяют проектный контакт.

Принципиальный узел фиксируют в МК-технологии и согласуют с бетонной частью до выпуска КМД.

Фундаментные болты предназначены для крепления и фиксации конструкций. Их конструкции и размеры рассматривает ГОСТ 24379.1-2012, однако выбор типа, диаметра, стали, заделки и расположения выполняет проектировщик по усилиям и бетонному узлу.

Не только диаметр резьбы

Проверяют растяжение и срез болта, заделку, работу анкерной плиты или другого устройства, край бетона, взаимодействие с арматурой и циклический характер нагрузок, если он применим. Резьбовая часть должна обеспечивать проектное положение гаек с учётом подливки и выверки.

Кондуктор

Анкеры объединяют кондуктором, который сохраняет межосевые расстояния и вертикальность во время бетонирования. Кондуктор не должен конфликтовать с базой колонны и арматурой. Его жёсткость и крепление должны выдерживать воздействие бетонной смеси и работы на площадке.

Координация с армированием

Расположение анкеров, анкерных плит и рёбер проверяют на модели или совмещённом чертеже с арматурой. Перерезать рабочие стержни для установки болта нельзя. Если возникает конфликт, корректируют проект до бетонирования.

Комплектность

Анкерные блоки маркируют по осям и типам, комплектуют гайками, шайбами и защитой резьбы. Приёмка сверяет не только количество, но и материал, геометрию, сварку кондуктора и положение деталей.

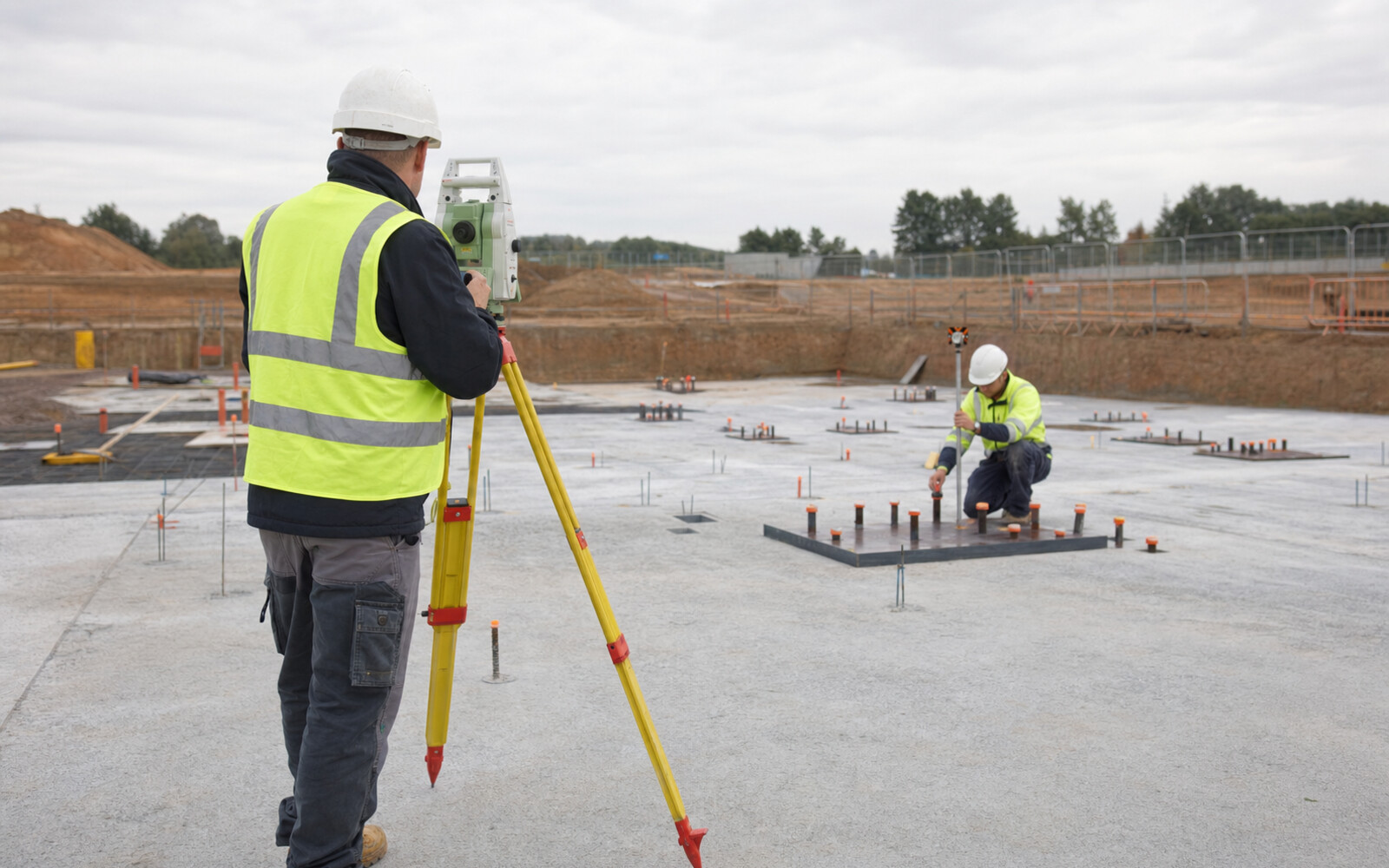

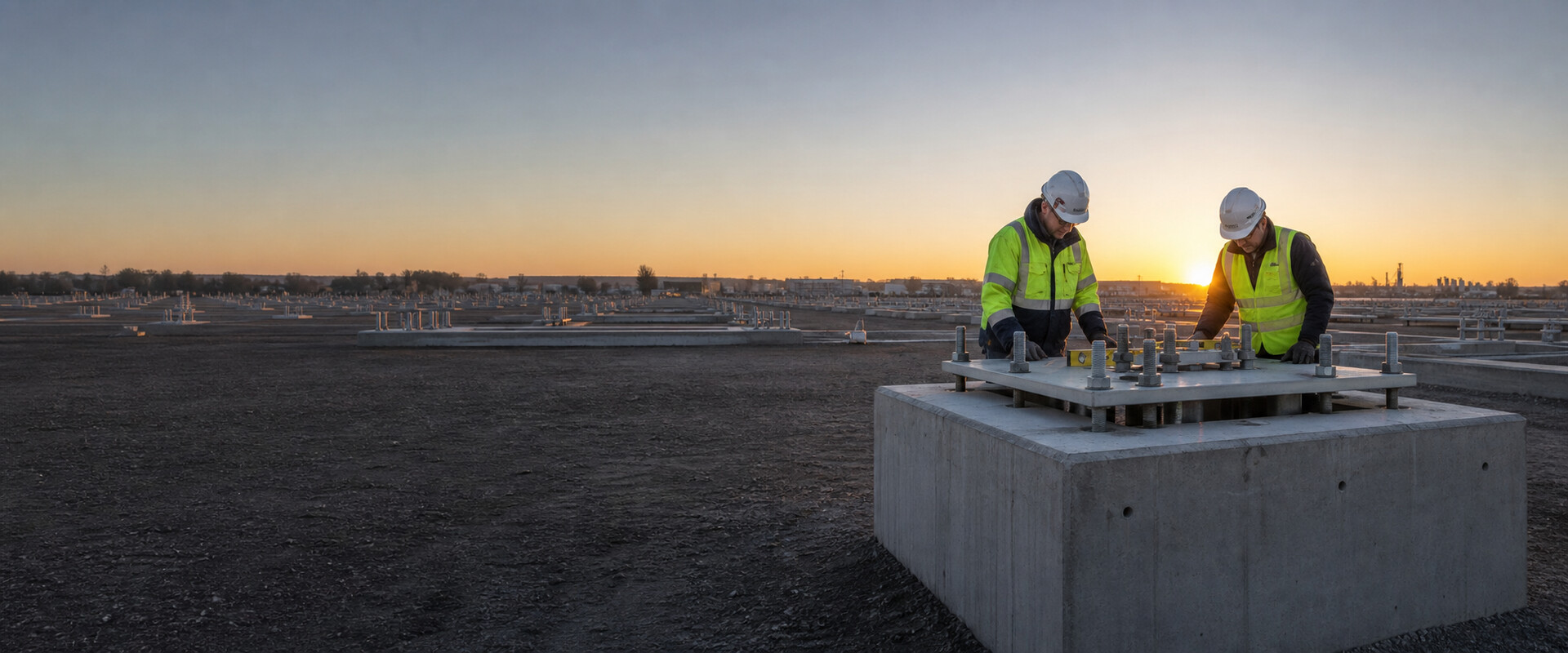

Точность анкеров формируется до заливки, но проверяется на нескольких этапах. Разбивочные оси и отметки переносят от закреплённой геодезической основы. Кондуктор фиксируют независимо от случайных перемещений арматурного каркаса и рабочих настилов.

До бетонирования

• подтверждают оси и отметку верха бетона;
• измеряют межосевые расстояния и диагонали группы;
• проверяют вертикальность и длину выпуска резьбы;
• сверяют марку блока и ориентацию базы;
• защищают резьбу и исключают загрязнение;
• оформляют скрытые работы по проектной процедуре.

Во время и после бетонирования

Подача и уплотнение смеси не должны смещать блок. Положение контролируют в процессе, а после набора необходимого состояния бетона выполняют исполнительную съёмку. Результаты передают монтажной организации до доставки колонн.

Приёмка основания

Требования к производству и приёмке бетонных и стальных работ содержит СП 70.13330.2012. Конкретные допуски берут из применимой документации и рабочих чертежей, а не из универсальной памятки.

После геодезической приёмки переходят к строительству фундаментов и подготовке монтажного фронта как к одной управляемой последовательности.

Смещённый болт нельзя исправлять выбранным на площадке способом. Расточка отверстия, изгиб анкера, подрезка базы или приварка новой детали меняют расчётную работу и защиту.

Порядок действий

1. Выполнить исполнительные измерения и зафиксировать фактическое положение.
2. Сопоставить отклонение с рабочей документацией.
3. Передать данные проектировщику стальной и бетонной частей.
4. Разработать решение с проверкой базы, анкеров, бетона и монтажа.
5. Выпустить оформленное изменение и проконтролировать выполнение.

Возможные направления решения

В зависимости от расчёта могут корректироваться отверстия и шайбы, база колонны, локальное усиление, анкерное решение или бетонная часть. Перечень не является разрешением применять любой способ: каждое решение зависит от величины и направления отклонения, усилий и доступной геометрии.

Профилактика

Основные меры — рабочий кондуктор, совмещённый чертёж анкеров и арматуры, промежуточный геодезический контроль и ранняя исполнительная съёмка. Стоимость контроля мала относительно остановки монтажа металлоконструкций из-за несовпадения баз.

Перед передачей фронта работ полезно пройти единый чек-лист.

Документация

• актуальные КМ, КЖ и спецификации имеют согласованные оси и отметки;
• таблица реакций соответствует текущей версии каркаса;
• изменения анкеров оформлены, а не переданы устно;
• есть исполнительная геодезическая схема;
• подтверждены бетон, арматура и анкерные изделия.

Фактическое состояние

• бетон достиг состояния, необходимого для следующей операции;
• поверхность базы подготовлена к подливке по проекту;
• анкеры чистые, резьба защищена и комплектна;
• оси, отметки, вертикальность и расстояния проверены;
• вода, мусор и непринятые дефекты удалены;
• обеспечен доступ крана и безопасная зона монтажа.

Интерфейс с каркасом

• марки колонн сопоставлены с фундаментами;
• опорные плиты и отверстия сверены с исполнительной съёмкой;
• известна схема выверки и временного закрепления;
• установлен порядок затяжки, подливки и передачи нагрузки;
• подготовлено решение на случай выявленного несоответствия.

Готовность означает, что колонну можно установить по проектной схеме без импровизации и скрытого изменения узла. Такой подход связывает проектирование здания со строительством и сохраняет прослеживаемость усилий до основания.
