Коротко
Что важно запомнить
- Расчёт ЛСТК учитывает не только прочность стали, но и местную, общую и искажённую потерю устойчивости тонкостенного профиля.
- Форма сечения, перфорация, отверстия, длина раскрепления и реальная схема соединений влияют на несущую способность не меньше номинальной толщины.
- Диафрагмы, связи и распорки можно включать в расчётную работу только при документированных характеристиках и проектном креплении.
- Теплопроводные включения и герметичность ограждений проверяют совместно с несущей схемой, особенно для профилей в утеплённом контуре.
- КМ и КМД должны однозначно задавать элементы, ориентацию профилей, крепёж, узлы, временную устойчивость и контроль изменений.
Чем расчёт ЛСТК отличается от подбора обычного проката
ЛСТК выполняют из холодногнутых тонкостенных оцинкованных профилей. Небольшая толщина стенок позволяет эффективно распределять металл по сечению, но делает результат чувствительным к форме профиля, локальной потере устойчивости, отверстиям и условиям закрепления. Поэтому фраза «профиль выдерживает такую нагрузку» без длины, схемы опирания и узлов не имеет инженерного смысла.
Основной нормативный документ для таких систем — СП 260.1325800.2016. Общие требования к стальным конструкциям применяют по СП 16.13330.2017, а нагрузки формируют по СП 20.13330.2016. Используемая редакция и изменения должны быть перечислены в общих данных проекта.
Профиль работает в составе системы
Стоечный или балочный элемент редко работает изолированно. Его расчётная длина зависит от распорок, обшивок, связей и крепления к соседним элементам. Если проектировщик считает боковое раскрепление от листового материала, документация должна определить его тип, направление, шаг крепежа и непрерывность. Заменить обшивку без пересчёта в таком случае нельзя.
Номинальное и эффективное сечение
При сжатии или изгибе часть тонкой стенки может терять устойчивость раньше, чем сталь достигнет расчётного сопротивления. В расчёте учитывают эффективные характеристики сечения, а не автоматически всю геометрическую площадь. Результат меняется при другой марке стали, толщине, форме отгибов или отверстий.
Коммерческие возможности системы описаны на странице ЛСТК-технологии, а здесь предмет — проверяемая расчётная модель.
Исходные данные и расчётные воздействия
До подбора сечений фиксируют геометрию, назначение, температурно-влажностный режим и технологические нагрузки. Особенно важно определить элементы, которые будут подвешены к фермам или стенам: вентиляция, кабельные трассы, потолки, ворота и сервисные площадки.

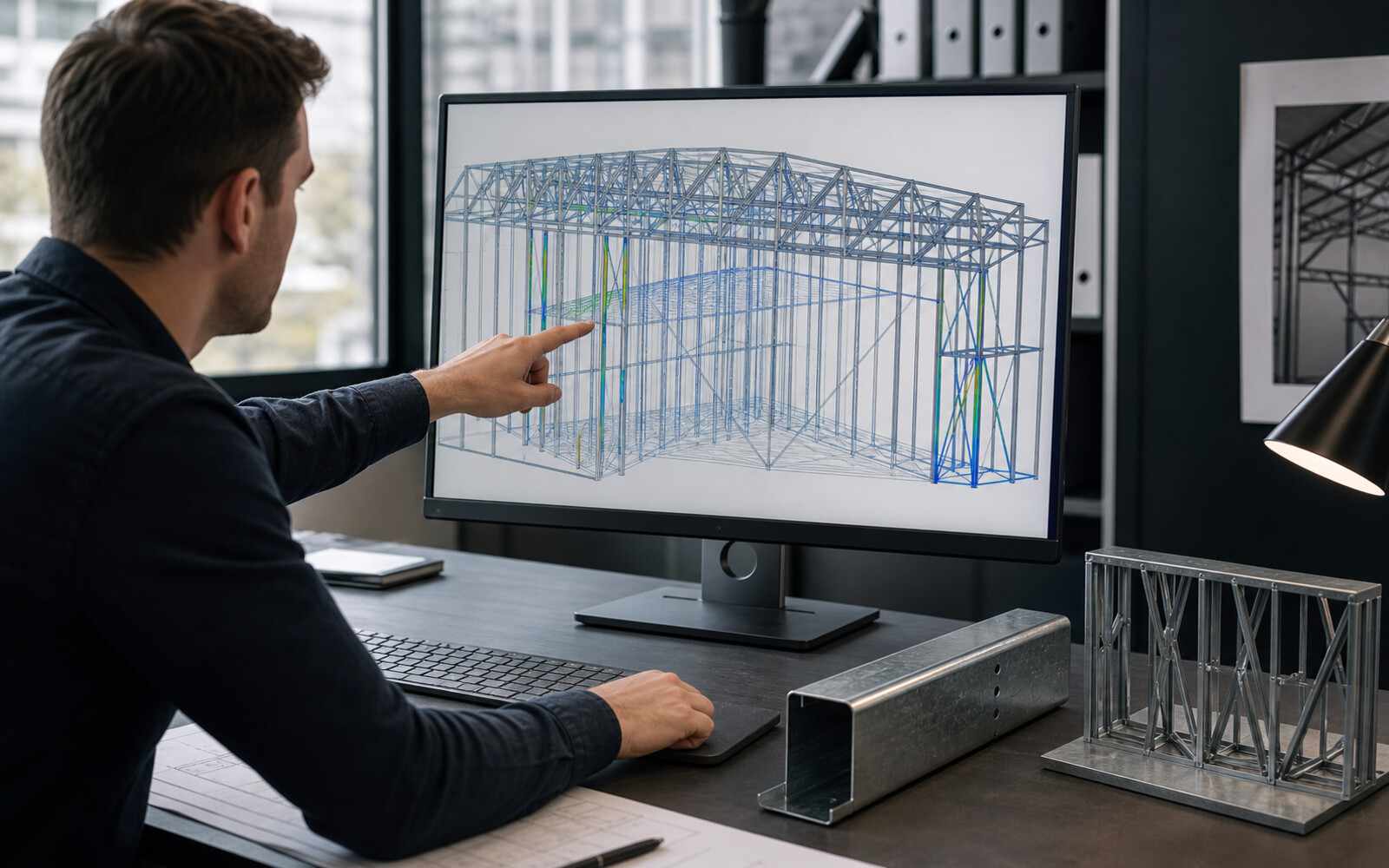

Состав нагрузочной модели
Проверяют постоянные, временные, снеговые и ветровые воздействия, а также их расчётные сочетания. Для кровель учитывают геометрию, перепады высот и зоны возможного перераспределения снега. Для стен — давление и отсос, включая крайние зоны. Монтажные состояния рассматривают отдельно: до установки всех панелей и связей система может иметь меньшую жёсткость.
Данные, которые нельзя заменять аналогами
- фактическая масса и точки подвеса оборудования;
- характеристика конкретного профиля и материала;
- схема и шаг крепления обшивки;
- положение технологических отверстий;
- условия опирания и жёсткость соединений;
- параметры среды для оцинкованной стали и дополнительных покрытий.
Если часть оборудования ещё выбирается, в задании задают согласованный диапазон нагрузок и зоны размещения. После выбора поставщика расчёт проверяют. Не следует равномерно распределять сосредоточенные подвесы только ради удобства модели: местные усилия и узлы могут стать определяющими.
Здание из ЛСТК также передаёт реакции на фундаменты. Для них нужны совместные сочетания вертикальной силы, сдвига и момента, а не набор независимых максимумов.
Устойчивость тонкостенных профилей
Для ЛСТК недостаточно проверить средние напряжения. Форма деформации может быть локальной в пределах стенки, общей для всего стержня или связанной с искажением формы сечения. Эти механизмы взаимодействуют, поэтому замена профиля «на похожий» по высоте не гарантирует равную работу.
Местная потеря устойчивости
Плоские участки стенки и полок работают как тонкие пластины. Их устойчивость зависит от ширины, толщины, закрепления продольных кромок и распределения напряжений. Отгибы повышают жёсткость, но только при фактическом соответствии профиля расчётной геометрии.
Общая устойчивость стержня
Колонну проверяют на изгибную и при необходимости изгибно-крутильную форму потери устойчивости. Для балки важно боковое раскрепление сжатой зоны. Расчётная длина не должна назначаться автоматически равной шагу стоек или прогонов: её подтверждают схемой связей и соединений.
Искажённая форма и несовершенства
Тонкостенное сечение может деформироваться с поворотом или смещением элементов формы. В расчётной методике учитывают предусмотренные нормами несовершенства и особенности холодногнутого профиля. Проектный запас не заменяет корректную постановку задачи.
Перфорация и вырезы
Технологическая перфорация меняет жёсткость и теплопроводность. Отверстия для инженерных сетей уменьшают эффективное сечение и создают концентрацию усилий. Допустимые места, размеры и усиления должны быть заданы документацией. Резать профиль на площадке без согласованного узла нельзя.
Результат расчёта должен ссылаться на конкретный каталог с геометрическими характеристиками либо на проверенные характеристики изготовителя, а при необходимости — на испытания.

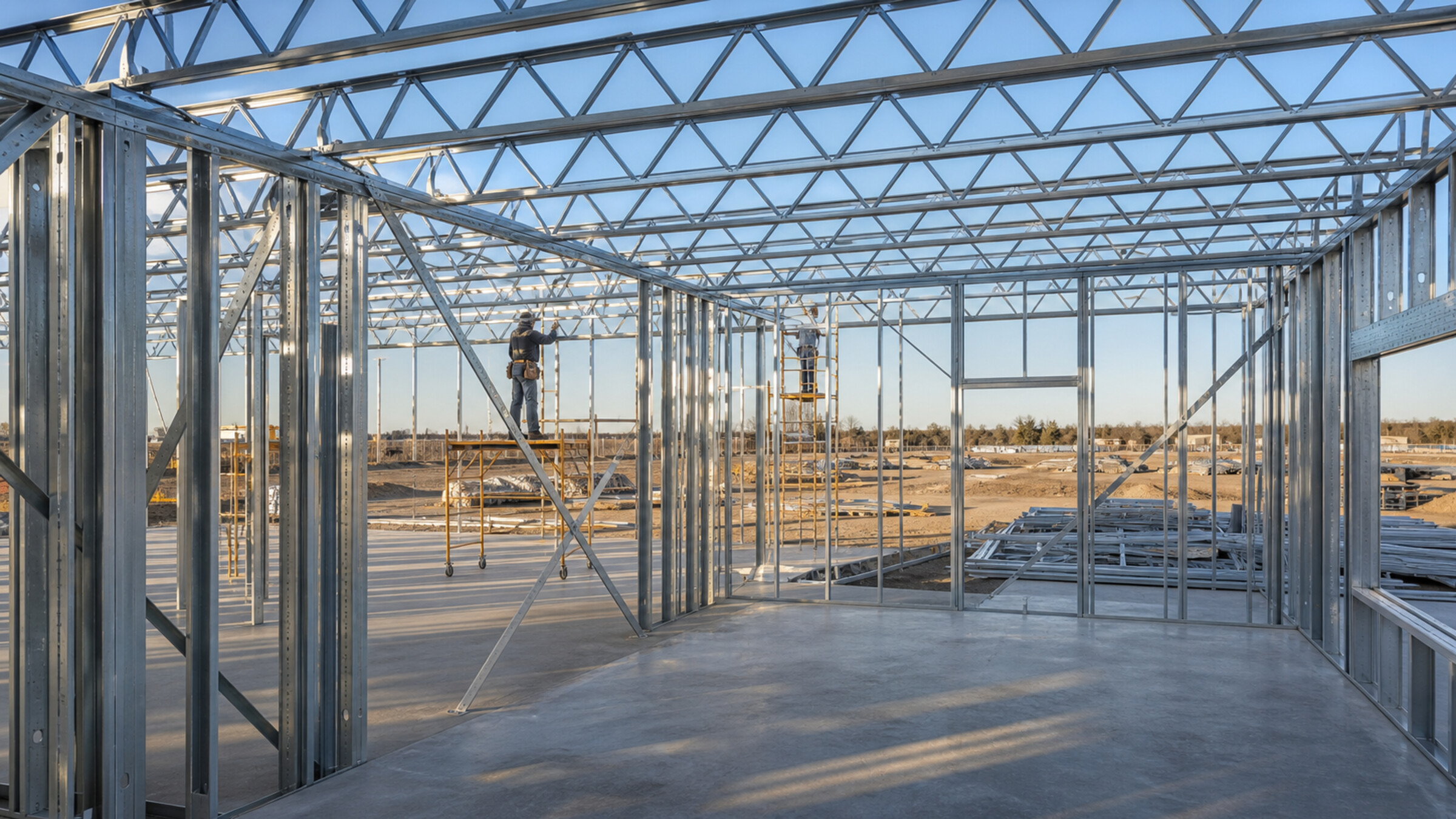

Пространственная схема, связи и диафрагмы
Прочность отдельных стоек не обеспечивает устойчивость здания. Нужна система, которая передаёт горизонтальные нагрузки к связям и основанию, раскрепляет элементы и сохраняет геометрию при монтаже.
Связи и распорки
Диагональные связи рассчитывают на растяжение или на знакопеременную работу в зависимости от принятой схемы. Распорки удерживают элементы и уменьшают их расчётные длины. Их крепление проверяют на усилие, которое требуется для раскрепления, а не назначают конструктивно без обоснования.
Работа обшивки
Профилированный лист или другой листовой материал может образовывать диафрагму жёсткости только при подтверждённой расчётной модели. В ней важны тип листа, ориентация гофров, крепление к каждой опоре, продольные соединения и граничные элементы. Если этих данных нет, обшивку нельзя считать полноценной связью.
Подробнее о расчётной работе листа рассказывает статья о несущей способности профлиста, а системные решения находятся на странице профилированного листа.
Монтажная устойчивость
До замыкания диафрагм и постоянных связей применяют временное раскрепление. В ППР показывают очередность установки, места расчалок, допустимые незавершённые участки и условия снятия временных элементов. Ссылки на «обычную практику бригады» недостаточно: монтажная схема зависит от конкретного каркаса и ветровых условий.
Соединения ЛСТК: что именно проверяют
Соединение тонкостенных элементов часто определяет несущую способность системы. Небольшая толщина делает актуальными не только срез крепежа, но и смятие стенки, вырыв, продавливание шайбы, разрыв по ослабленному сечению и деформацию самого узла.

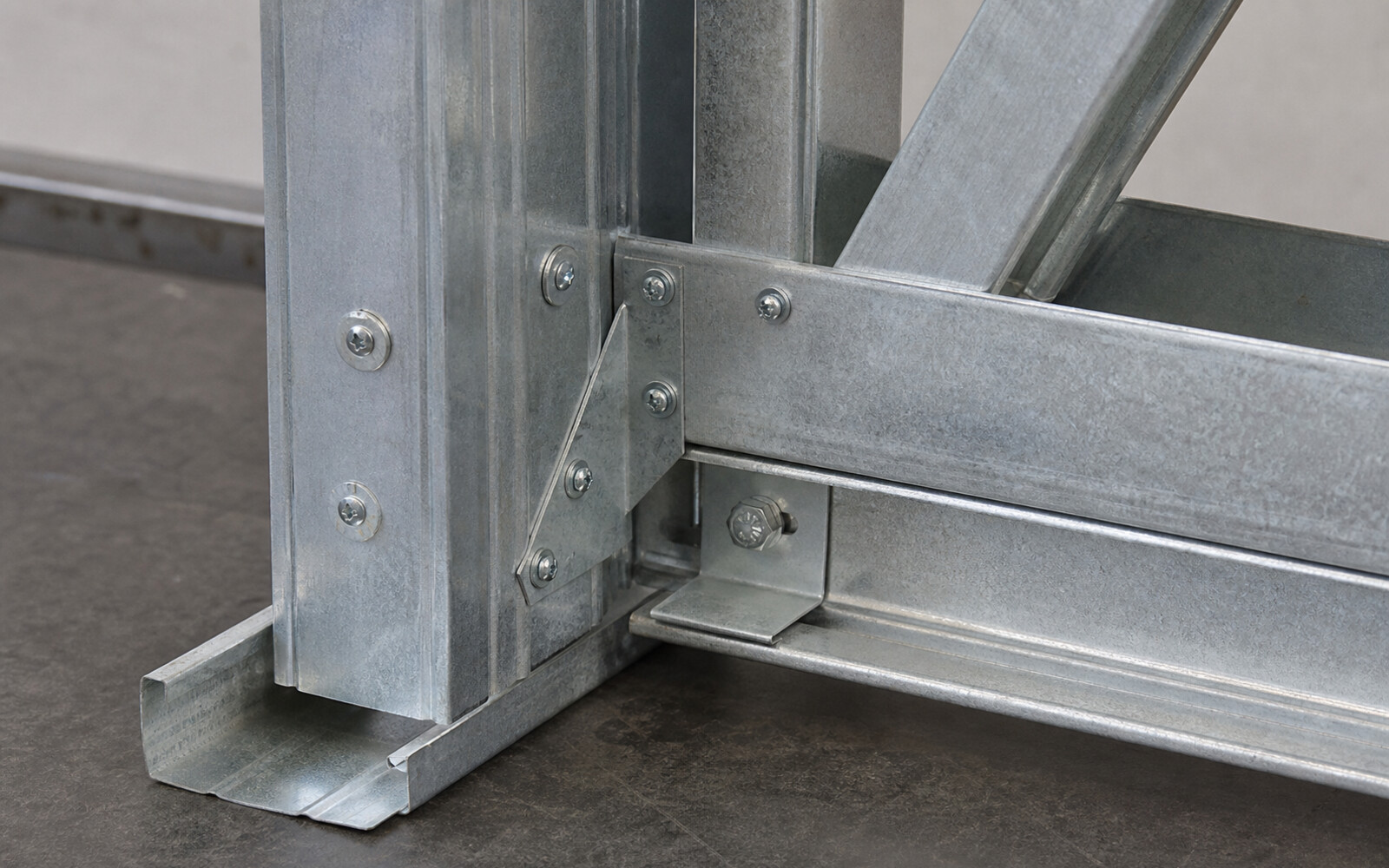

Самонарезающие винты и болты
Для крепежа задают тип, диаметр, материал, защитное покрытие, минимальные расстояния до кромок и шаг. Расчёт использует характеристики конкретной системы и толщины соединяемых деталей. Фраза «саморез по металлу» не является спецификацией.
Эксцентриситет и податливость
Если усилие передаётся не через центр тяжести профиля, возникает дополнительное кручение или изгиб. Податливость группы крепежа влияет на распределение усилий и общую деформативность. Условно жёсткий узел должен иметь соответствующую конструкцию, иначе расчётная схема расходится с фактической.
Стыки, опорные участки и усиления
В узлах ферм проверяют работу фасонок, местную устойчивость стенок и возможность установить крепёж с проектным инструментом. На опорах балок контролируют смятие и устойчивость тонкой стенки. Если предусмотрены вкладыши или спаренные профили, документация задаёт их длину и совместную работу.
Для контроля заказчику нужны:
- расчётное усилие в узле;
- схема передачи усилий;
- полная спецификация крепежа;
- требования к отверстиям и монтажным допускам;
- доступ для установки и визуальной проверки;
- правило замены крепежа при отсутствии проектной позиции.
Производство и сборка должны опираться на однозначную документацию, как и при выпуске обычных металлоконструкций.
Теплотехника и влажностный режим
Несущий расчёт не отвечает на вопрос о теплозащите. Если стальной профиль проходит через слой утепления, он образует теплопроводное включение. Влияние зависит от геометрии, перфорации, расположения слоёв и узлов, поэтому номинальная толщина утеплителя сама по себе не описывает оболочку.
Термопрофиль не отменяет расчёт узлов
Перфорация увеличивает путь теплового потока, но одновременно влияет на механические характеристики профиля. В расчёте несущей способности и теплотехники используют одну и ту же фактическую геометрию. Подмена обычного профиля термопрофилем без проверки обеих моделей недопустима.
Непрерывность контуров
Утеплитель, воздушный барьер, парозащитный слой и внешняя защита должны непрерывно проходить через углы, цоколь, проёмы и стыки. Крепёж и соединительные детали учитывают как теплопроводные включения. Подробно системные риски описаны на странице ограждающих конструкций.
Тепловую защиту проверяют по СП 50.13330.2024 с учётом температурно-влажностного режима конкретного помещения. Для холодного неотапливаемого контура задача отличается от постоянного тёплого режима; одинаковый стеновой пирог использовать автоматически нельзя.
Что закрепляют в КМ и КМД
Расчётная записка не заменяет рабочие чертежи. Все допущения, влияющие на несущую способность, должны превратиться в проверяемые указания: марку и ориентацию профиля, длину, раскрепление, тип соединения и последовательность сборки.
В комплекте КМ
Показывают общую схему, нагрузки, пространственную работу, расположение связей, принципиальные узлы и требования к материалам. Если обшивка работает как диафрагма, это указывают прямо с условиями крепления. Реакции на фундаменты передают по сочетаниям.
В комплекте КМД
Детализируют каждую отправочную или сборочную марку: длины, отверстия, фасонки, вкладыши, крепёж и ведомости. Для спаренных элементов задают шаг объединения. Монтажные схемы должны исключать зеркальную установку профилей и неправильную ориентацию перфорации.
Управление изменениями
Замена поставщика профиля может изменить радиусы гиба, форму отгибов, геометрические характеристики и покрытие. Она требует проверки проектировщика, даже если наружные размеры выглядят одинаково. Изменения фиксируют выпуском документации, а не перепиской без версии.
Систему ЛСТК полезно координировать с общей МК-технологией и услугой проектирования зданий из металлоконструкций.
Контроль производства и монтажа
Качество ЛСТК зависит от сохранения тонкой геометрии профиля и проектной схемы крепления. Входной контроль сопоставляет маркировку, сертификаты, толщину, покрытие и геометрию с документацией. Повреждённые или самовольно доработанные элементы нельзя устанавливать без решения ответственного специалиста.
На производстве
- проверяют настройку профилирования и размеры сечения;
- контролируют положение заводских отверстий и перфорации;
- сохраняют маркировку деталей и комплектность;
- исключают повреждения цинкового слоя при резке и хранении;
- комплектуют крепёж именно тех типов, которые заданы КМД.
На площадке

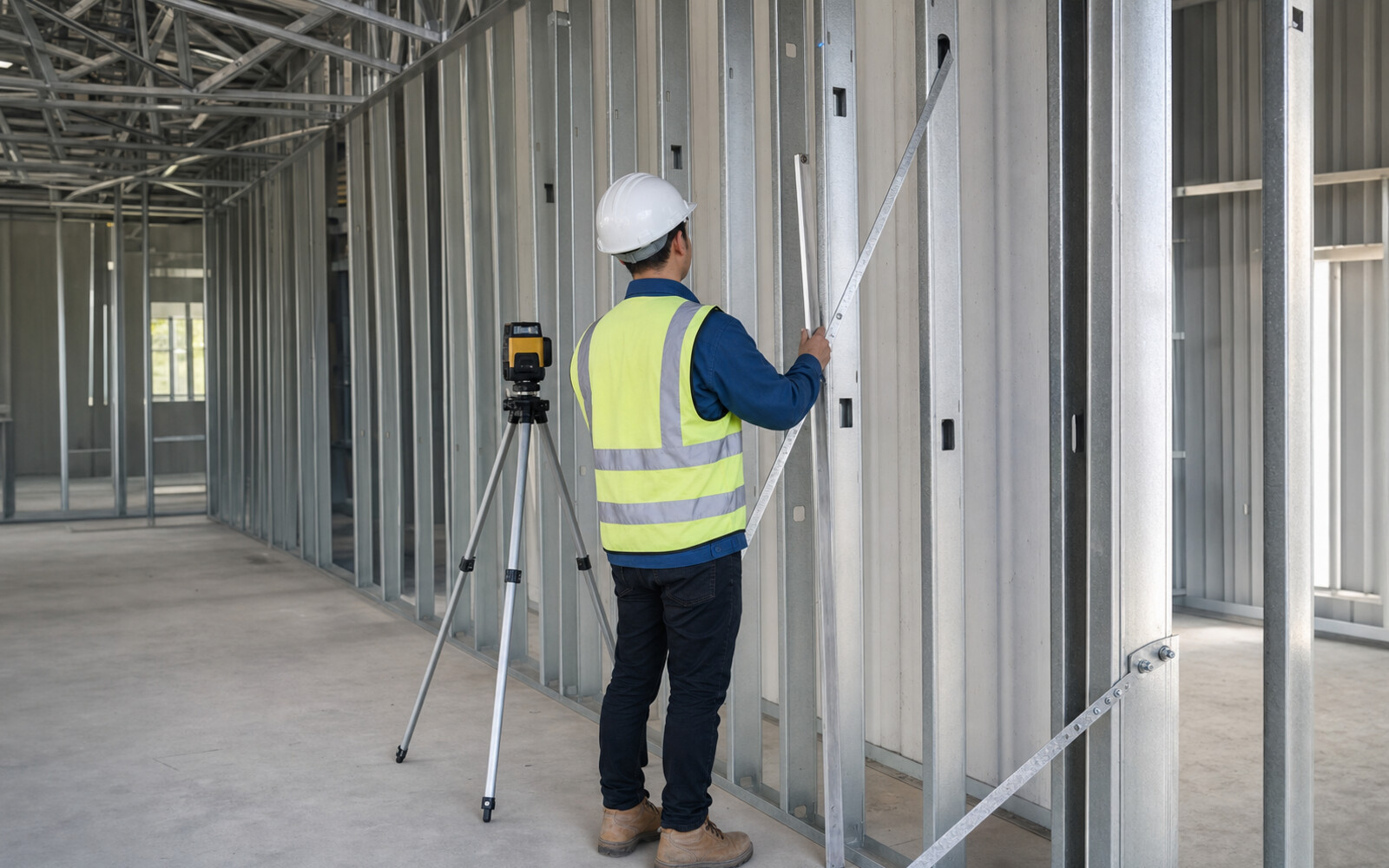

Контролируют отметки опор, ориентацию элементов, число и положение крепежа, плотность соединений, связи и временное раскрепление. Пропущенный винт или изменённый шаг — это отклонение от расчётной схемы, а не косметический дефект.
Работы и приёмку стальных конструкций ведут с учётом СП 70.13330.2012. Состав исполнительной документации и объём контроля определяют проект, ППР и применимые нормативные требования.
После замыкания каркаса проверяют геометрию до монтажа чувствительных ограждений. Деформации, которые ещё допустимы для несущей системы, могут мешать замкам панелей или воротам. Поэтому монтаж металлоконструкций и монтаж оболочки координируют по одной геодезической основе.
Чек-лист заказчика перед запуском в производство
Проект ЛСТК готов к производству, когда расчётные предпосылки можно однозначно найти в чертежах и спецификациях.
Исходные данные
- нагрузки от ограждений, оборудования и коммуникаций подтверждены;
- климатические параметры относятся к конкретной площадке;
- отверстия, проёмы и подвесы нанесены на координационные схемы;
- режим эксплуатации и требования к защите зафиксированы.
Расчёт
- использована фактическая геометрия профилей;
- проверены эффективные сечения и применимые формы устойчивости;
- определены расчётные длины и все раскрепления;
- проверены узлы, опорные зоны и крепёж;
- рассмотрены эксплуатационные и монтажные состояния;
- теплотехническая модель соответствует фактическим профилям.
Документация
- марки КМД связаны с расчётными элементами;
- указан полный тип крепежа, а не общее наименование;
- запрещённые и допустимые отверстия обозначены;
- связи и временное раскрепление имеют понятную схему;
- установлен порядок согласования замен.
Если хотя бы одно ключевое условие существует только в расчётной записке или устном пояснении, его нужно перенести в выпускаемый комплект. Проверяемость снижает риск не потому, что устраняет все изменения, а потому, что делает влияние каждого изменения видимым до изготовления.
